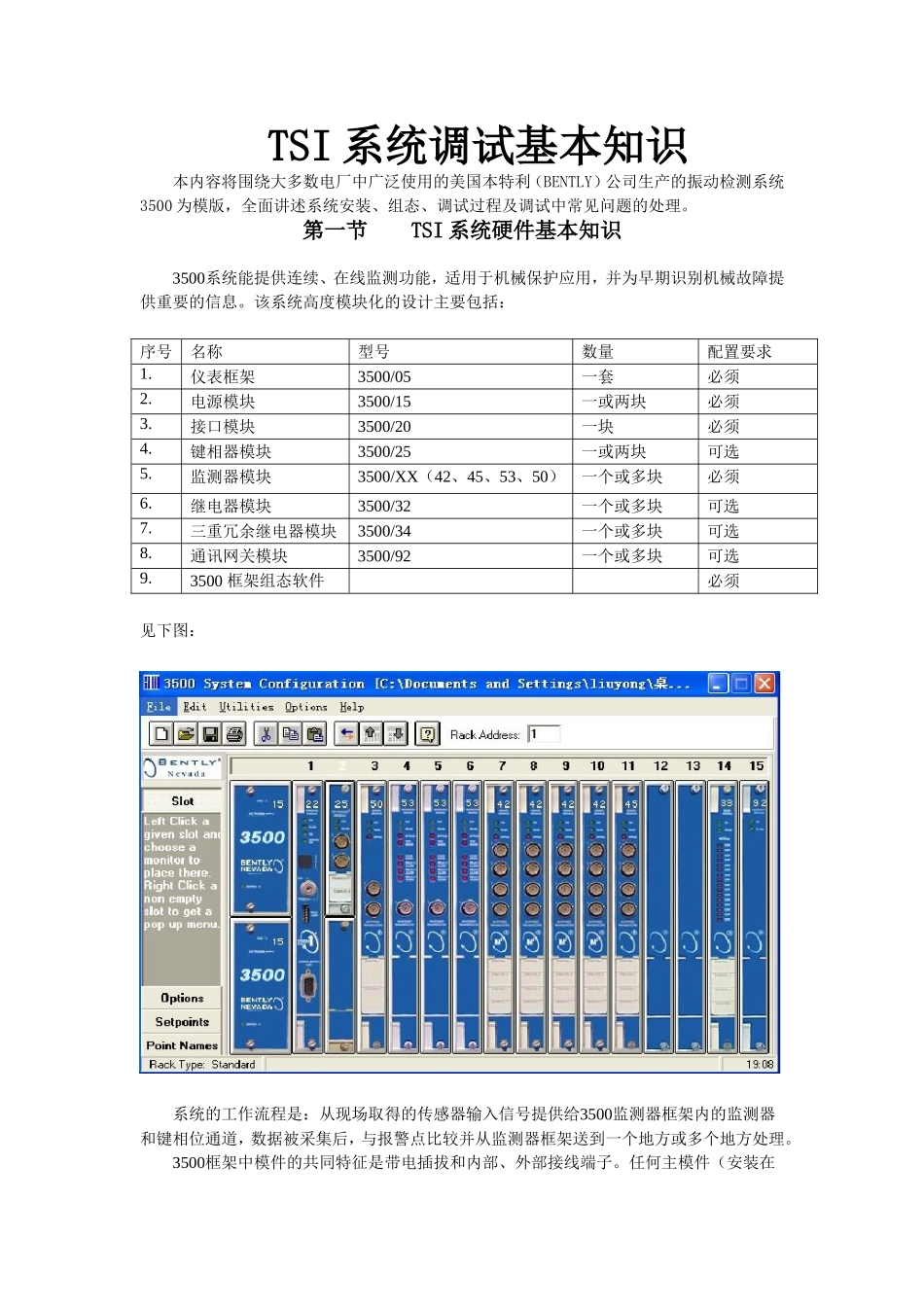

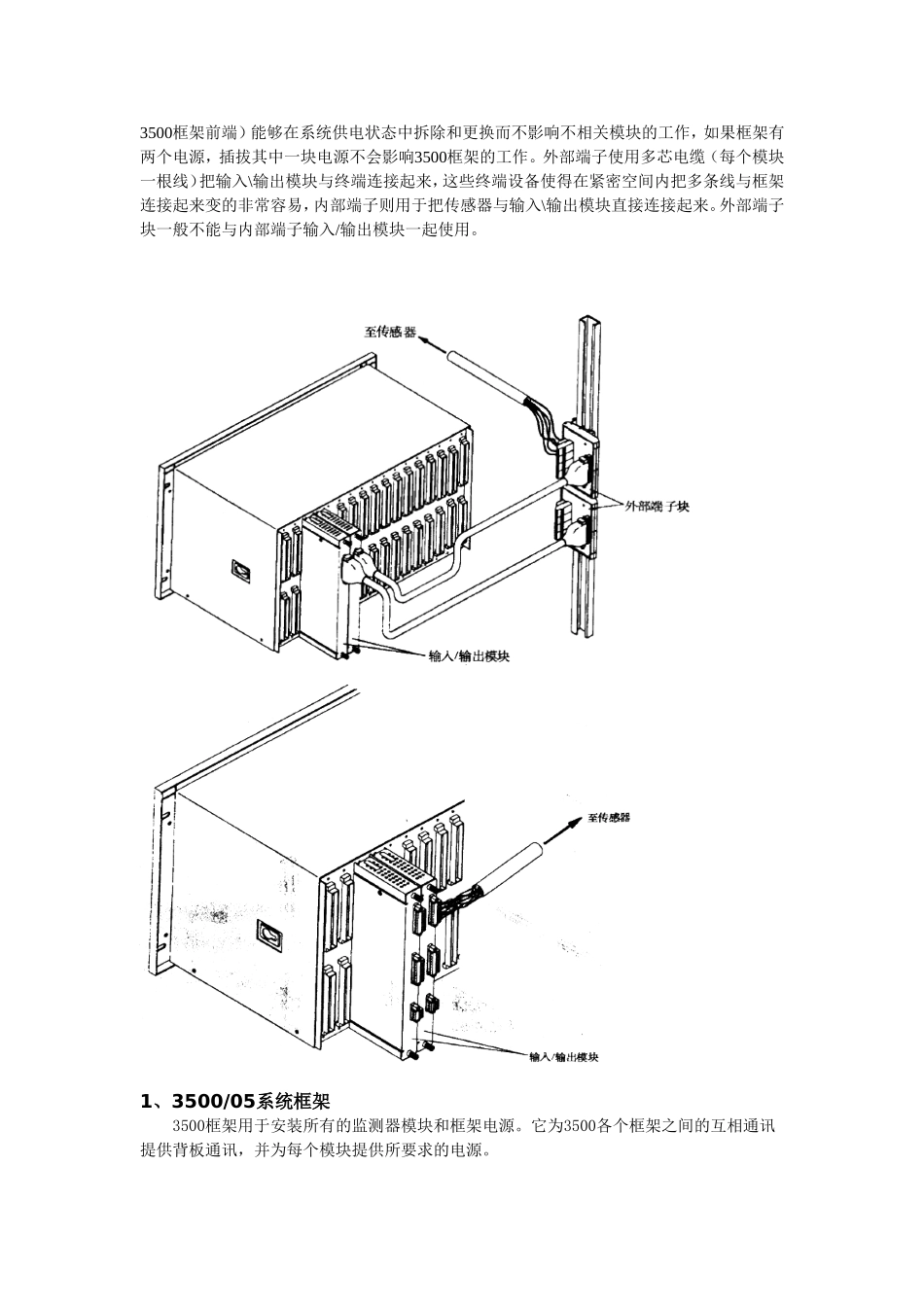

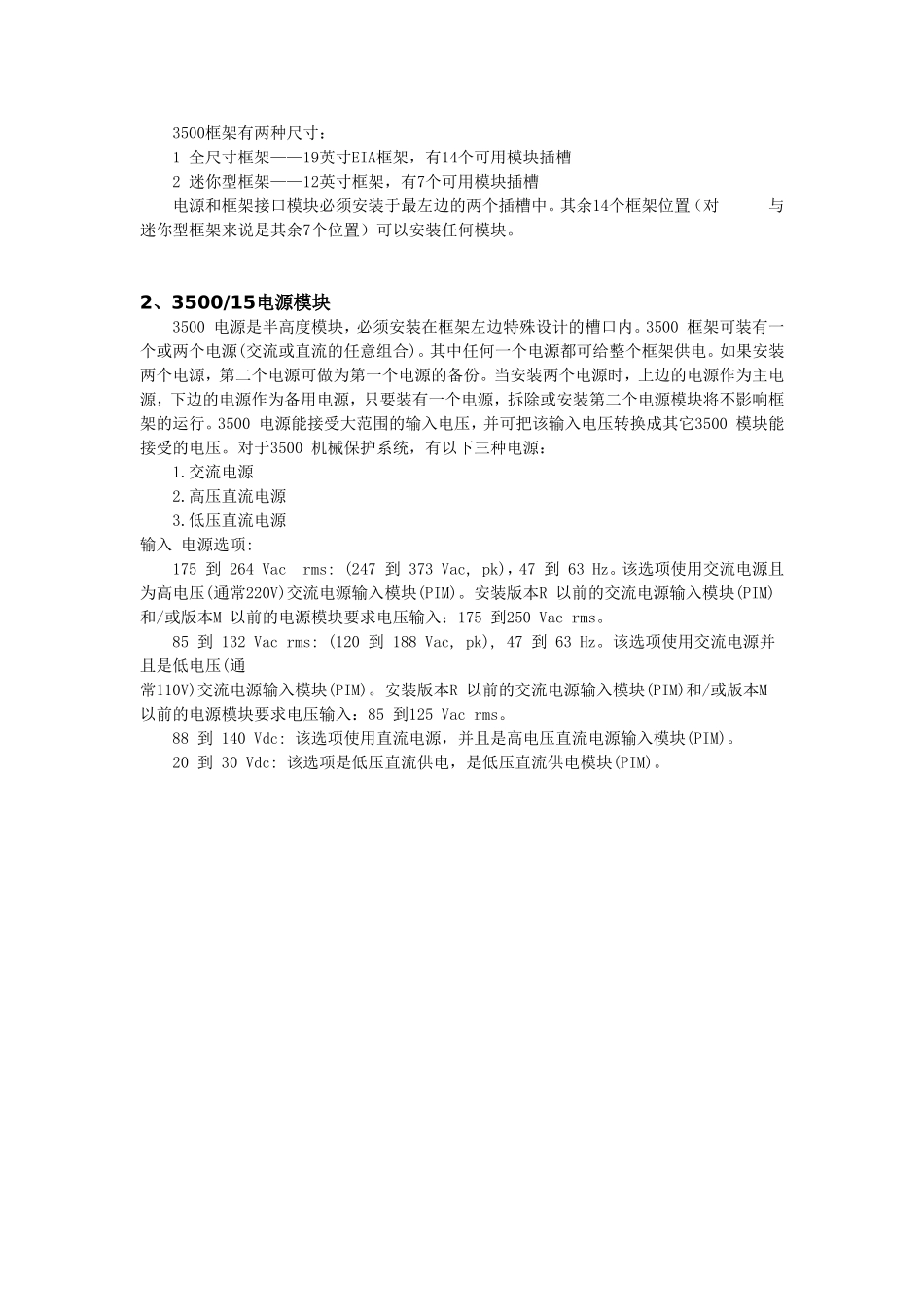

TSI系统调试基本知识本内容将围绕大多数电厂中广泛使用的美国本特利（BENTLY）公司生产的振动检测系统3500为模版，全面讲述系统安装、组态、调试过程及调试中常见问题的处理。第一节TSI系统硬件基本知识3500系统能提供连续、在线监测功能，适用于机械保护应用，并为早期识别机械故障提供重要的信息。该系统高度模块化的设计主要包括：序号名称型号数量配置要求1.仪表框架3500/05一套必须2.电源模块3500/15一或两块必须3.接口模块3500/20一块必须4.键相器模块3500/25一或两块可选5.监测器模块3500/XX（42、45、53、50）一个或多块必须6.继电器模块3500/32一个或多块可选7.三重冗余继电器模块3500/34一个或多块可选8.通讯网关模块3500/92一个或多块可选9.3500框架组态软件必须见下图：系统的工作流程是：从现场取得的传感器输入信号提供给3500监测器框架内的监测器和键相位通道，数据被采集后，与报警点比较并从监测器框架送到一个地方或多个地方处理。3500框架中模件的共同特征是带电插拔和内部、外部接线端子。任何主模件（安装在3500框架前端）能够在系统供电状态中拆除和更换而不影响不相关模块的工作，如果框架有两个电源，插拔其中一块电源不会影响3500框架的工作。外部端子使用多芯电缆（每个模块一根线）把输入\输出模块与终端连接起来，这些终端设备使得在紧密空间内把多条线与框架连接起来变的非常容易，内部端子则用于把传感器与输入\输出模块直接连接起来。外部端子块一般不能与内部端子输入/输出模块一起使用。1、3500/05系统框架3500框架用于安装所有的监测器模块和框架电源。它为3500各个框架之间的互相通讯提供背板通讯，并为每个模块提供所要求的电源。3500框架有两种尺寸：1全尺寸框架——19英寸EIA框架，有14个可用模块插槽2迷你型框架——12英寸框架，有7个可用模块插槽电源和框架接口模块必须安装于最左边的两个插槽中。其余14个框架位置（对与迷你型框架来说是其余7个位置）可以安装任何模块。2、3500/15电源模块3500电源是半高度模块，必须安装在框架左边特殊设计的槽口内。3500框架可装有一个或两个电源(交流或直流的任意组合)。其中任何一个电源都可给整个框架供电。如果安装两个电源，第二个电源可做为第一个电源的备份。当安装两个电源时，上边的电源作为主电源，下边的电源作为备用电源，只要装有一个电源，拆除或安装第二个电源模块将不影响框架的运行。3500电源能接受大范围的输入电压，并可把该输入电压转换成其它3500模块能接受的电压。对于3500机械保护系统，有以下三种电源：1.交流电源2.高压直流电源3.低压直流电源输入电源选项:175到264Vacrms:(247到373Vac,pk)，47到63Hz。该选项使用交流电源且为高电压(通常220V)交流电源输入模块(PIM)。安装版本R以前的交流电源输入模块(PIM)和/或版本M以前的电源模块要求电压输入：175到250Vacrms。85到132Vacrms:(120到188Vac,pk),47到63Hz。该选项使用交流电源并且是低电压(通常110V)交流电源输入模块(PIM)。安装版本R以前的交流电源输入模块(PIM)和/或版本M以前的电源模块要求电压输入：85到125Vacrms。88到140Vdc:该选项使用直流电源，并且是高电压直流电源输入模块(PIM)。20到30Vdc:该选项是低压直流供电，是低压直流供电模块(PIM)。超限保护:对于所有电源类型，低电压不会损坏电源或PIM。一个超范围电压将使PIM上的保险丝开路。满框架电流值:175到254Vac输入:2.3Arms(最大)。85到132Vac输入:4.5Arms(最大)。88到140Vdc输入:2.5A(最大)。20到30Vdc输入:10.0A(最大)。输出：前面板发光二极管电源OKLED:当电源工作正常时，灯亮。单点接地线连接：为避免接地回路，系统必须提供一单点接地，电源输入模块为你提供了一个开关，来区别控制系统在哪儿接地。如果装了两个电源，那么两个开关需要调到同一位置。电源输入模块出厂时，开关调到关（CLOSED）；接地系统通过末端（END）引到端子连接器上，如果系统在另一个地方接地，比如用外部安保器，需把开关调到（OPENED）。下图演示了如何把开关跳到（OPENED）位置。1．从端子连接器上拆除导线保护罩；2．拆下边上的十字槽螺钉，该螺钉用来固定电源输入模块的金...
