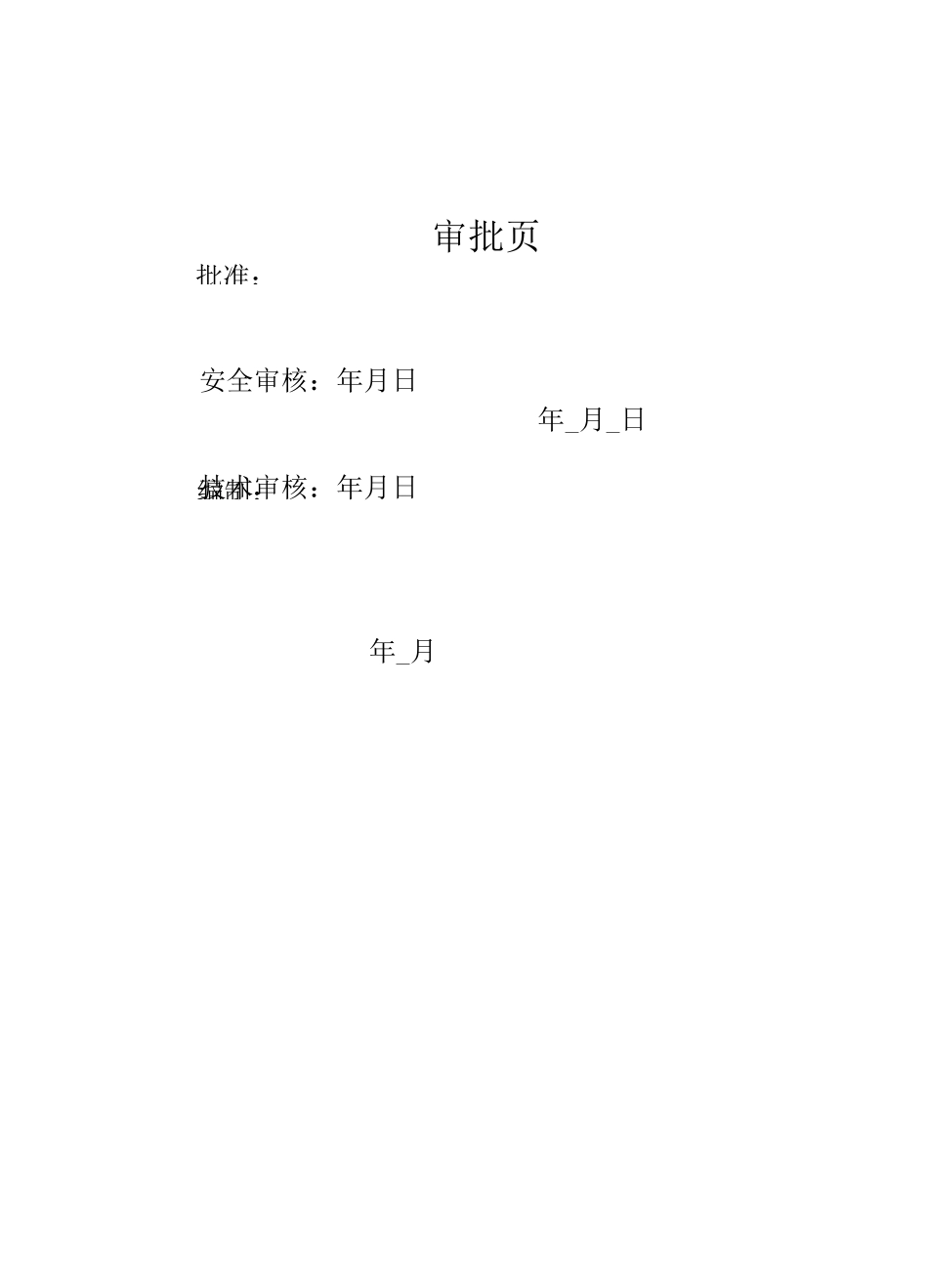

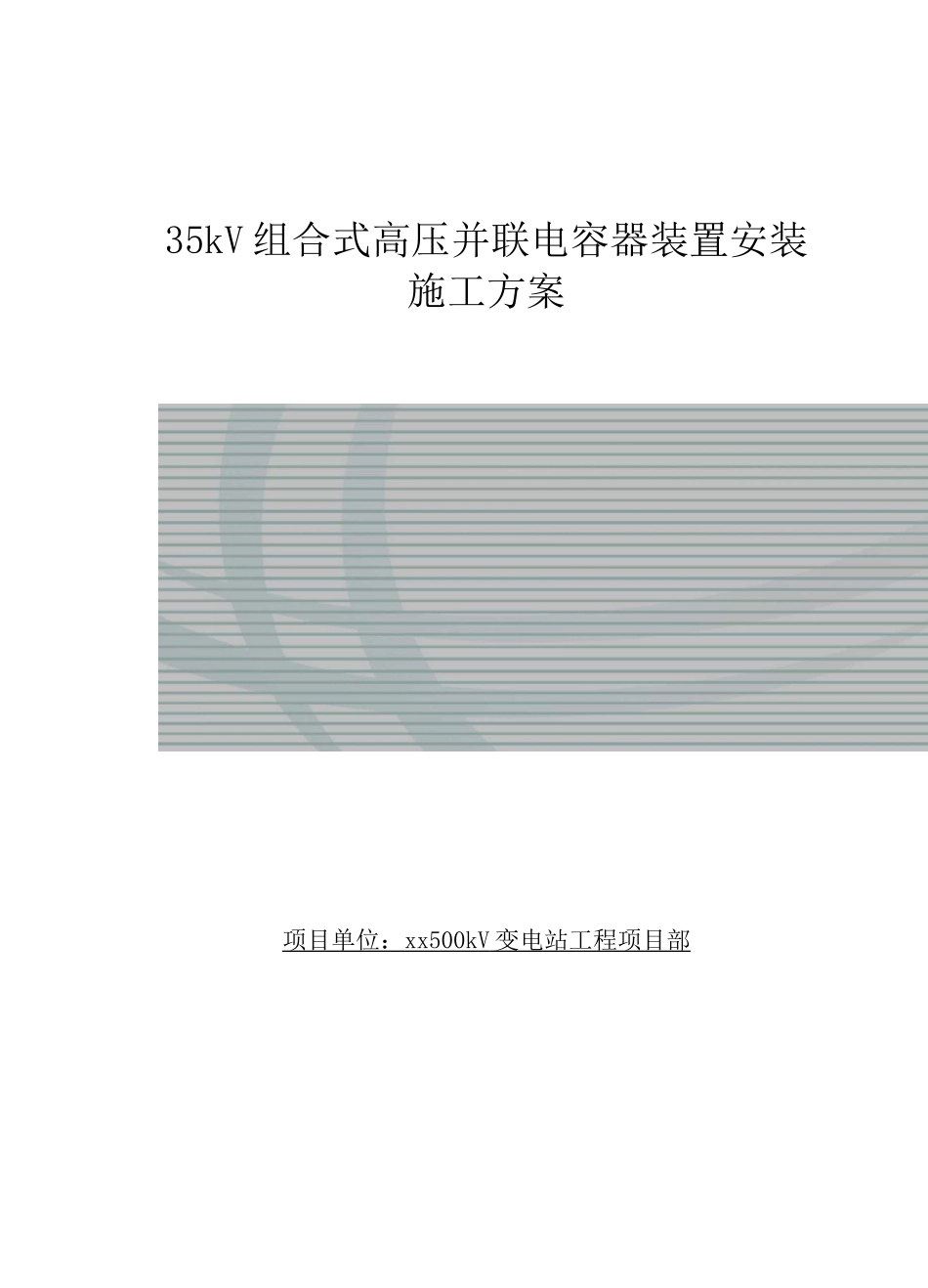

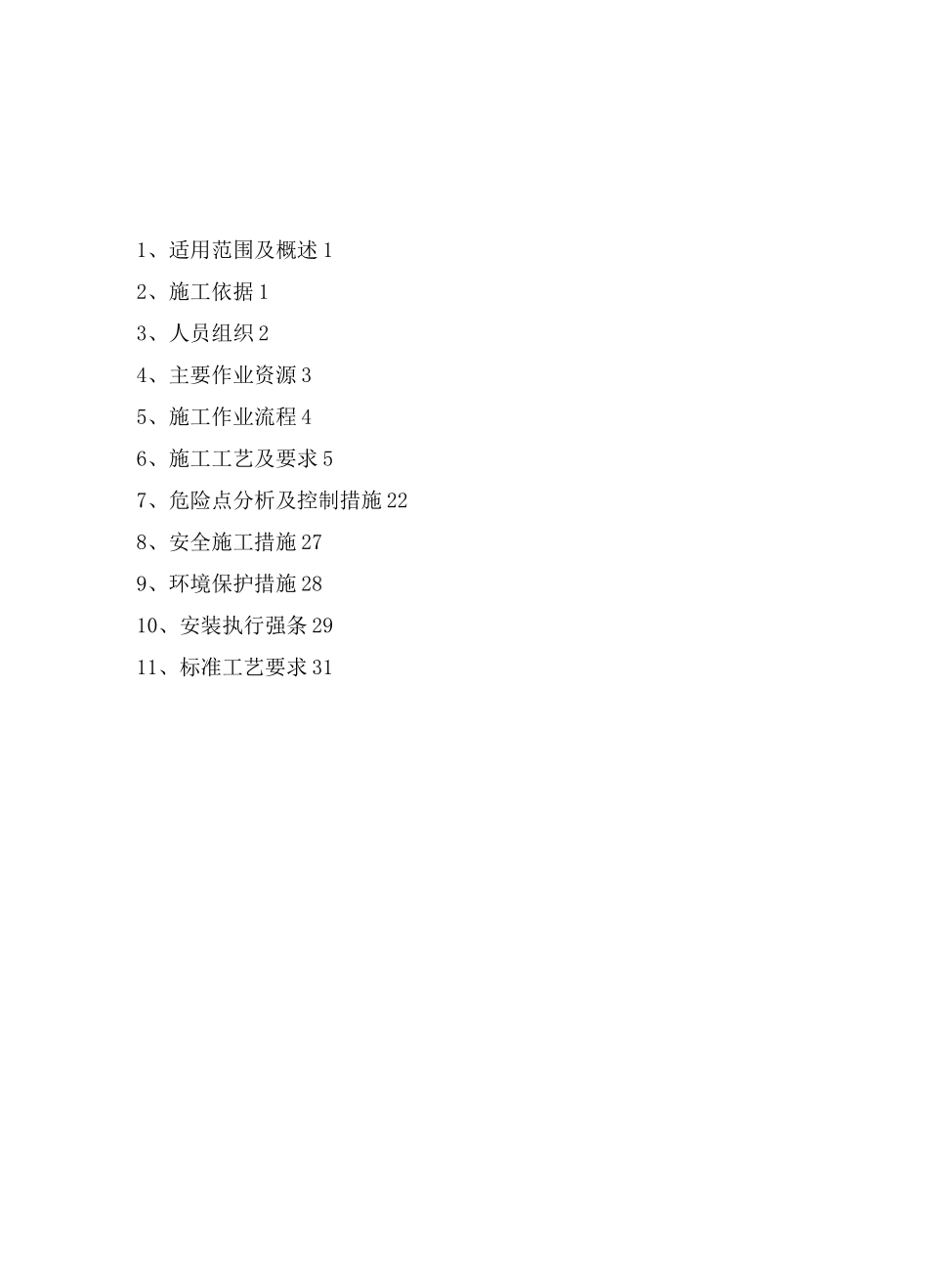

35kV 组合式高压并联电容器装置安装施工方案项目单位： xx500k V 变电站工程项目部 批准：年_月_日编制：审批页安全审核：年月日技术审核：年月日年_月1、适用范围及概述 12、施工依据 13、人员组织 24、主要作业资源 35、施工作业流程 46、施工工艺及要求 57、危险点分析及控制措施 228、安全施工措施 279、环境保护措施 2810、安装执行强条 2911、标准工艺要求 31一、适用范围及概述1.1、本施工方案适用于 xx500kV 变电站工程 35kV 组合式高压并联电容器装置安装作业，并规定了相关施工依据、人员组织、作业资源、作业流程以及作业工序的要求、标准和安全措施等。1.2、本期工程安装 4 组电容器组，#2 母线#1 电容器组、#3 母线#1 电容器组为 TBB38.5/1.732-60000-3ACW，串抗率 5%；#2 母线#2 电容器组、#3 母线#2 电容器组为 TBB41.5/1.732-60000-3ACW，串抗率 12%。生产厂家为日新电机(无锡)有限公司。二、施工依据2.1《电气装置安装工程电力电容器、油浸电容器、互感器施工及验收规范》(GB50148-2010)；2.2《国家电网公司输变电工程质量通病防治工作要求及技术措施》(基建质量〔2010〕19 号)2.3《国家电网公司输变电工程施工工艺示范手册变电工程分册电气部分》2.4《国家电网公司输变电工程标准工艺示范光盘》2.5《国家电网公司十八项电网重大反事故措施(试行)(国家电网生技〔2005〕400 号)2.6《国家电网公司输变电工程工艺标准库》(基建质量〔2010〕100 号)2.7《国家电网公司输变电工程标准化作业手册—变电工程分册》2.8《输变电工程建设标准强制性条文实施管理规程》(Q/GDW248—2008)2.9《电气装置安装工程接地装置施工及验收规范(GB50169-2006)2.10《电气装置安装工程电气设备交接试验标准》(GB50150-2006)2.11《电气装置安装工程质量检验及评定规程》(DL/T516.1-17-2002)2.12《电气装置安装工程起重机电气装置施工验收规范》(GB50256-96)三、人员组织35kV 组合式高压并联电容器装置安装施工由电气班负责，一次队内配备施工人员 10 人，项目副经理张学凯，项目总工刘林田，技术负责人焦平文，质检负责人彭晋，安全负责人崔青山，施工负责人夏志明。各人员职责及组织机构图如下：。xx500kV 变电站工程 35kV 组合式高压并联电容器装置安装主要人员职责序号姓名职务负责项目主要工作职责1项目经理安全第一责任人、总协调人负责整体协调本部门负责的所有安装中问题2项目总工技术、质量总负责组织技...
