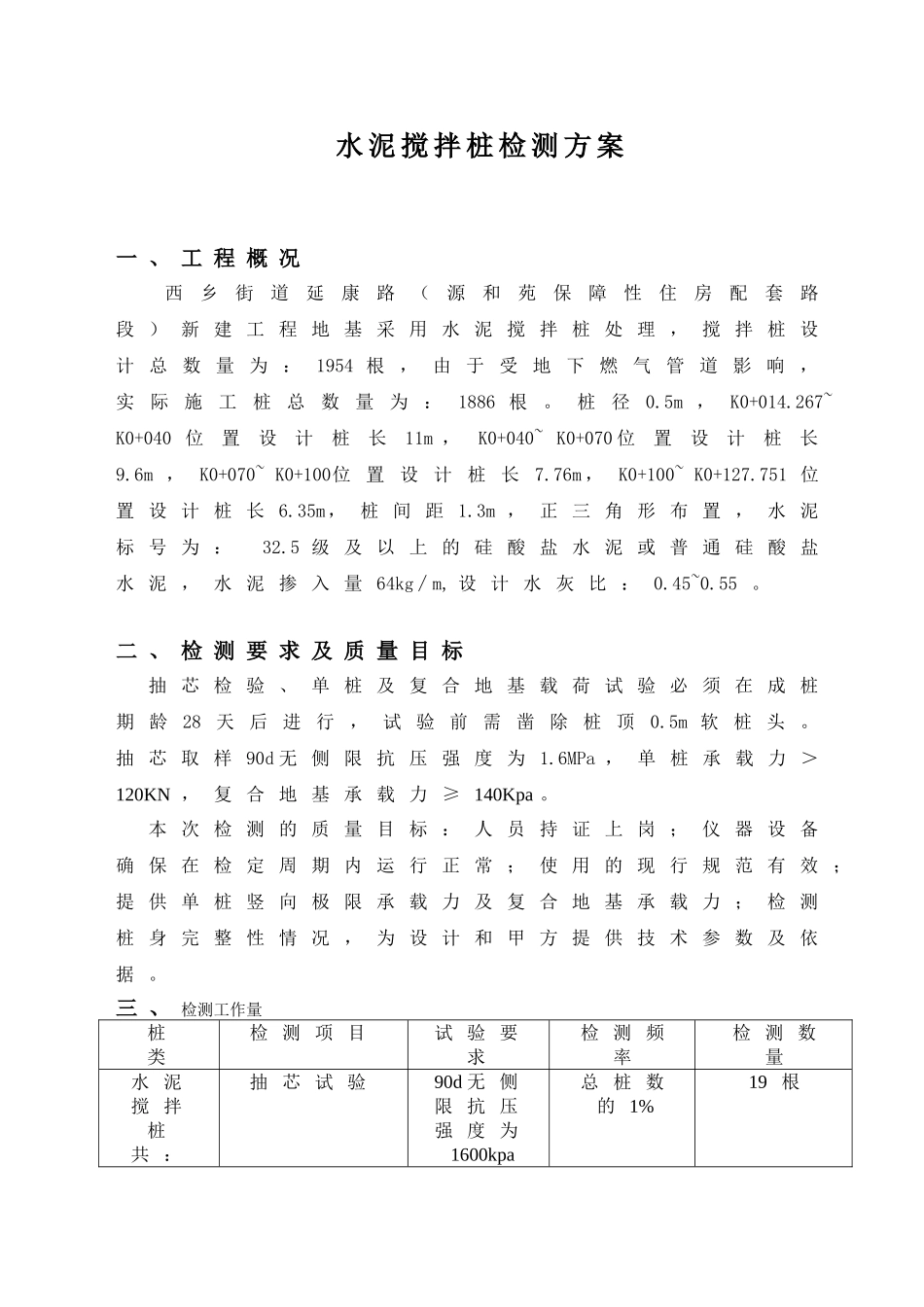

水泥搅拌桩检测方案一、工程概况西乡街道延康路（源和苑保障性住房配套路段）新建工程地基采用水泥搅拌桩处理，搅拌桩设计总数量为：1954根，由于受地下燃气管道影响，实际施工桩总数量为：1886根。桩径0.5m，K0+014.267~K0+040位置设计桩长11m，K0+040~K0+070位置设计桩长9.6m，K0+070~K0+100位置设计桩长7.76m，K0+100~K0+127.751位置设计桩长6.35m，桩间距1.3m，正三角形布置，水泥标号为：32.5级及以上的硅酸盐水泥或普通硅酸盐水泥，水泥掺入量64kg∕m,设计水灰比：0.45~0.55。二、检测要求及质量目标抽芯检验、单桩及复合地基载荷试验必须在成桩期龄28天后进行，试验前需凿除桩顶0.5m软桩头。抽芯取样90d无侧限抗压强度为1.6MPa，单桩承载力＞120KN，复合地基承载力≥140Kpa。本次检测的质量目标：人员持证上岗；仪器设备确保在检定周期内运行正常；使用的现行规范有效；提供单桩竖向极限承载力及复合地基承载力；检测桩身完整性情况，为设计和甲方提供技术参数及依据。三、检测工作量桩类检测项目试验要求检测频率检测数量水泥搅拌桩共：抽芯试验90d无侧限抗压强度为1600kpa总桩数的1%19根1886根单桩载荷试验＞120KN检验数量为总桩数的0.5%，且不少于3根9根复合地基载荷试验机动车道≥140Kpa非机动车道或人行道≥120Kpa检验数量为总桩数的0.5%，且不少于3根9根四、检测方法技术4.1技术方案编制依据：1）《岩土工程勘探规范》（GB50021-2001）2)《建筑地基基础设计规范》（GB50007-2002）3)《建筑地基处理技术规范》（JGJ79-2002）4)《建筑地基基础工程施工质量验收规范》（GB50202-2002）5)《土工试验方法标准》（GB/T50123-1999）6)《深圳地区地基处理技术规范》（SJG04-96）甲方提供的地质资料、图纸及相关文件。4.2抽芯及无侧限抗压强度检测实验目的：检测水泥土搅拌桩桩身质量（抗压强度、含灰量、坚硬程度、搅拌均匀性）。抽芯试验是一种微破损或局部破损的检测方法，具有科学、直观、实用等特点。通过沿桩身自上而下取芯，对取芯率、芯样的连续性及特性进行描述，采取芯样样本进行抗压强度试验，判断桩身质量，如含灰量、搅拌均匀性、坚硬程度及强度等。抽芯试验一般在成桩龄期达28天后进行。（1）、试验方法与要求①桩身抽芯检测采用XY-100型工程钻机，钻进前检查测量取芯钻具；钻机设备安装周正、稳固、底座水平；钻机立轴中心、天轮中心（天车前沿切点）与孔口中心在同一铅垂线上，钻进过程中确保钻孔的垂直度，其误差不大于1%。②采用双管取芯器，钻孔位置在桩直径1/4处，钻进压力、转速、给水要适中，提钻、下钻慢速均匀，清水钻进。③钻孔直径不应小于108mm，取芯直径不应小于100mm，每个回次进尺不大于1.0米，总取芯率保证在80%以上。全桩长抽芯，每2米取一个样芯，桩底下取出20cm原状土，抽出的水泥土芯按深度摆放在一起，并拍照。④对抽取的芯样进行描述，包括钻进回次进尺，芯样的颜色、含灰量、搅拌均匀程度及软硬程度，取样编号及位置等。⑤对芯样和标有工程名称、桩号、钻芯孔号、桩长、孔深、检测单位名称的标示牌的全貌进行拍照。⑥取出的芯样应有效密封，防止水分散失，及时送试验室进行抗压强度试验。（2）抽芯试验分析通过芯样的含灰量的情况、搅拌的均匀程度、芯样坚硬程度、完整性，桩身强度等判断桩身质量。如检测结果达不到设计要求时，应另行选桩加倍抽检，如仍有检测结果达不到设计要求，应进行单桩及复合地基载荷试验，并以此结果作为质量评定的最终依据。4.3、单桩、复合地基承载力检测试验目的：采用接近于竖向抗压桩的实际工作条件的试验方法，确定单桩复合地基竖向抗压极限承载力。4.3.1试验方法与原理复合地基载荷试验用于测定承压板下应力主要影响范围内复合土层的承载力和变形参数。复合地基载荷试验承压板应具有足够刚度。单桩复合地基载荷试验的承压板可用圆形或方形，面积为一根桩承担的处理面积（桩间距1.3m时，承压板的面积1.46ｍ2）；桩的中心（或形心）应与承压板中心保持一致，并与荷载作用点相重合。承压板底面积标高应与桩顶设计标高相适应。承压板底面积下宜铺设粗砂或中砂垫层，垫层厚度取50-150mm，桩身强度高时宜取最...
