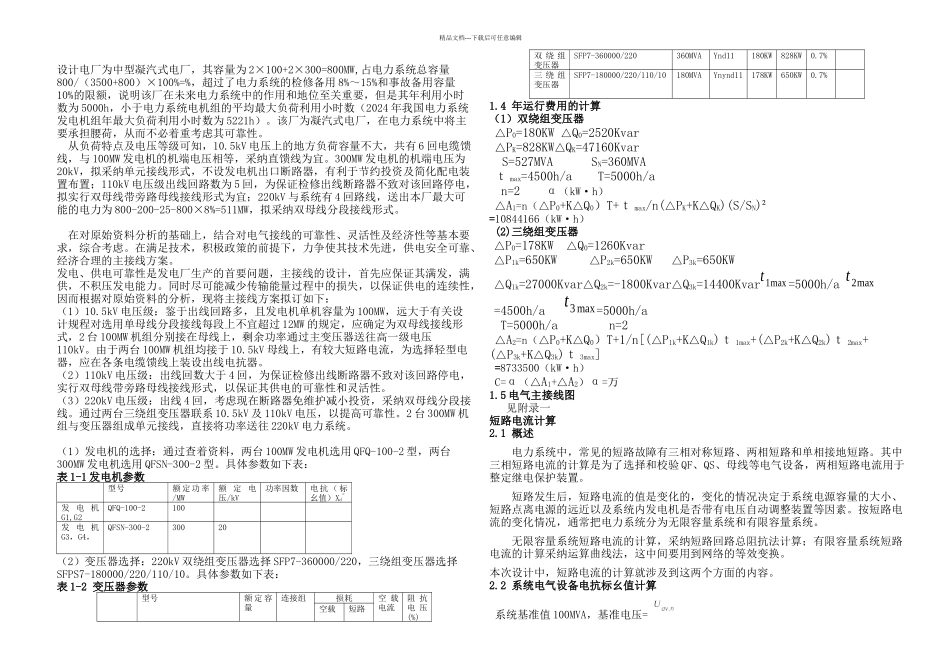

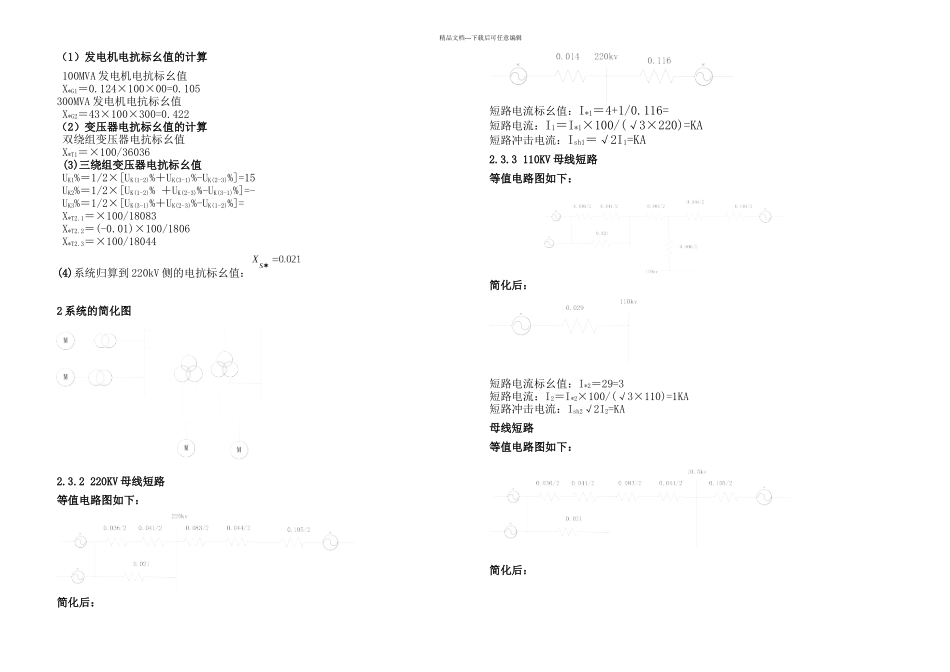

精品文档---下载后可任意编辑设计电厂为中型凝汽式电厂，其容量为 2×100+2×300=800MW,占电力系统总容量800/（3500+800）×100%=%，超过了电力系统的检修备用 8%～15%和事故备用容量10%的限额，说明该厂在未来电力系统中的作用和地位至关重要，但是其年利用小时数为 5000h，小于电力系统电机组的平均最大负荷利用小时数（2024 年我国电力系统发电机组年最大负荷利用小时数为 5221h）。该厂为凝汽式电厂，在电力系统中将主要承担腰荷，从而不必着重考虑其可靠性。 从负荷特点及电压等级可知，10.5kV 电压上的地方负荷容量不大，共有 6 回电缆馈线，与 100MW 发电机的机端电压相等，采纳直馈线为宜。300MW 发电机的机端电压为20kV，拟采纳单元接线形式，不设发电机出口断路器，有利于节约投资及简化配电装置布置；110kV 电压级出线回路数为 5 回，为保证检修出线断路器不致对该回路停电，拟实行双母线带旁路母线接线形式为宜；220kV 与系统有 4 回路线，送出本厂最大可能的电力为 800-200-25-800×8%=511MW，拟采纳双母线分段接线形式。 在对原始资料分析的基础上，结合对电气接线的可靠性、灵活性及经济性等基本要求，综合考虑。在满足技术，积极政策的前提下，力争使其技术先进，供电安全可靠、经济合理的主接线方案。发电、供电可靠性是发电厂生产的首要问题，主接线的设计，首先应保证其满发，满供，不积压发电能力。同时尽可能减少传输能量过程中的损失，以保证供电的连续性，因而根据对原始资料的分析，现将主接线方案拟订如下：（1）10.5kV 电压级：鉴于出线回路多，且发电机单机容量为 100MW，远大于有关设计规程对选用单母线分段接线每段上不宜超过 12MW 的规定，应确定为双母线接线形式，2 台 100MW 机组分别接在母线上，剩余功率通过主变压器送往高一级电压110kV。由于两台 100MW 机组均接于 10.5kV 母线上，有较大短路电流，为选择轻型电器，应在各条电缆馈线上装设出线电抗器。（2）110kV 电压级：出线回数大于 4 回，为保证检修出线断路器不致对该回路停电，实行双母线带旁路母线接线形式，以保证其供电的可靠性和灵活性。（3）220kV 电压级：出线 4 回，考虑现在断路器免维护减小投资，采纳双母线分段接线。通过两台三绕组变压器联系 10.5kV 及 110kV 电压，以提高可靠性。2 台 300MW 机组与变压器组成单元接线，直接将功率送往 220kV 电力系统。（1）发电机的选择：通过查着资料，两...
