中油卡机联接系列加油机地基图

中油卡机联接系列加油机地基图_第1页
1/2
中油卡机联接系列加油机地基图_第2页
2/2

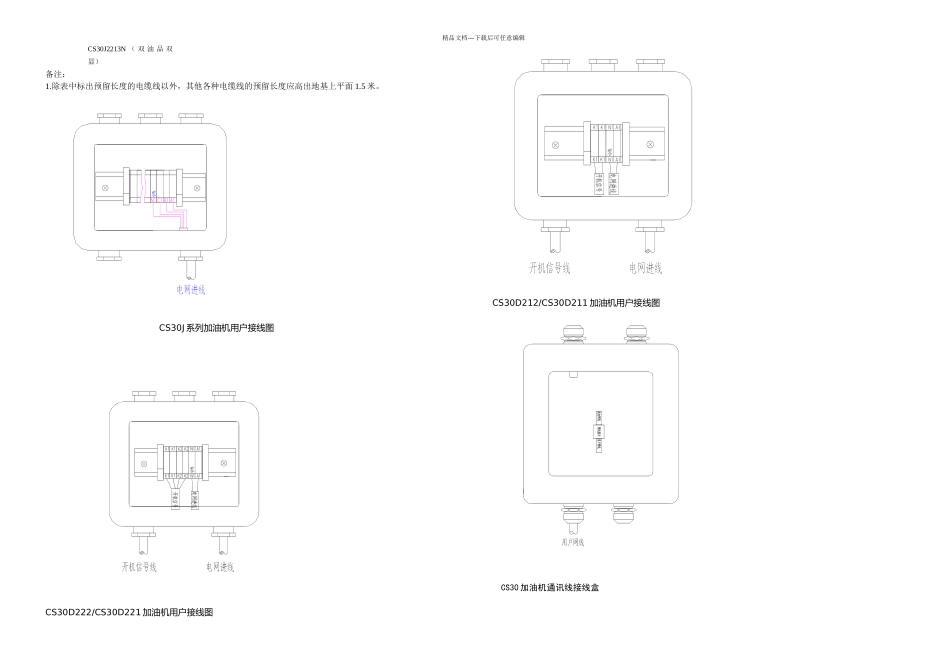

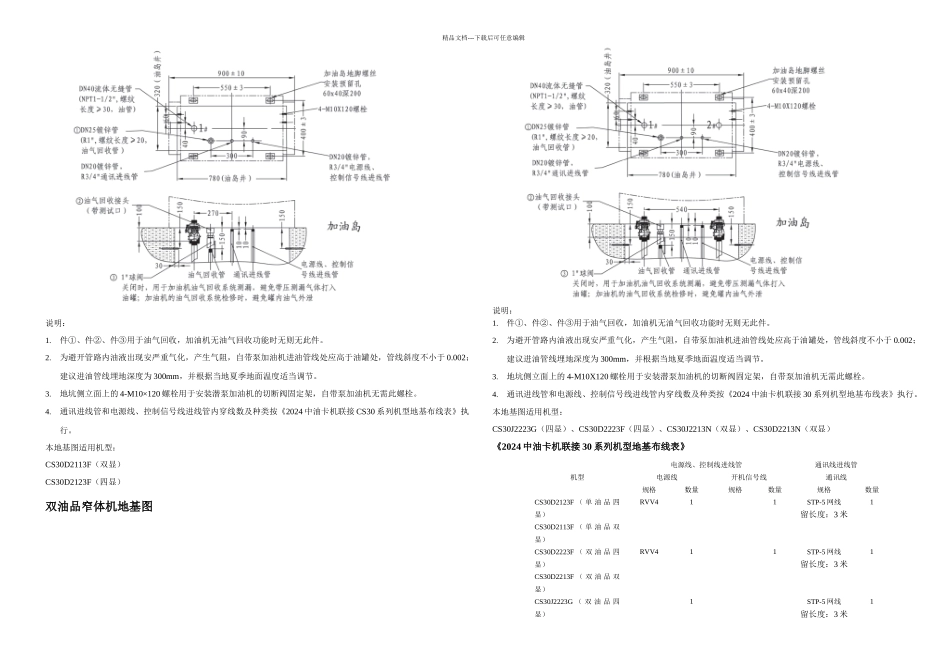

精品文档---下载后可任意编辑说明:1.件①、件②、件③用于油气回收,加油机无油气回收功能时无则无此件。2.为避开管路内油液出现安严重气化,产生气阻,自带泵加油机进油管线处应高于油罐处,管线斜度不小于 0.002;建议进油管线埋地深度为 300mm,并根据当地夏季地面温度适当调节。3.地坑侧立面上的 4-M10×120 螺栓用于安装潜泵加油机的切断阀固定架,自带泵加油机无需此螺栓。4.通讯进线管和电源线、控制信号线进线管内穿线数及种类按《2024 中油卡机联接 CS30 系列机型地基布线表》执行。本地基图适用机型:CS30D2113F(双显)CS30D2123F(四显)双油品窄体机地基图说明:1.件①、件②、件③用于油气回收,加油机无油气回收功能时无则无此件。2.为避开管路内油液出现安严重气化,产生气阻,自带泵加油机进油管线处应高于油罐处,管线斜度不小于 0.002;建议进油管线埋地深度为 300mm,并根据当地夏季地面温度适当调节。3.地坑侧立面上的 4-M10X120 螺栓用于安装潜泵加油机的切断阀固定架,自带泵加油机无需此螺栓。4.通讯进线管和电源线、控制信号线进线管内穿线数及种类按《2024 中油卡机联接 30 系列机型地基布线表》执行。本地基图适用机型:CS30J2223G(四显)、CS30D2223F(四显)、CS30J2213N(双显)、CS30D2213N(双显)《2024 中油卡机联接 30 系列机型地基布线表》机型电源线、控制线进线管通讯线进线管电源线开机信号线通讯线规格数量规格数量规格数量CS30D2123F ( 单 油 品 四显)CS30D2113F ( 单 油 品 双显)RVV411STP-5 网线留长度:3 米1CS30D2223F ( 双 油 品 四显)CS30D2213F ( 双 油 品 双显)RVV411STP-5 网线留长度:3 米1CS30J2223G ( 双 油 品 四显)1STP-5 网线留长度:3 米11 寸外方管堵,1 寸三通,1 寸双丝接头1 寸外方管堵,1 寸三通,1 寸双丝接头精品文档---下载后可任意编辑CS30J2213N ( 双 油 品 双显)备注:1.除表中标出预留长度的电缆线以外,其他各种电缆线的预留长度应高出地基上平面 1.5 米。CS30J 系列加油机用户接线图CS30D222/CS30D221 加油机用户接线图CS30D212/CS30D211 加油机用户接线图 CS30 加油机通讯线接线盒
