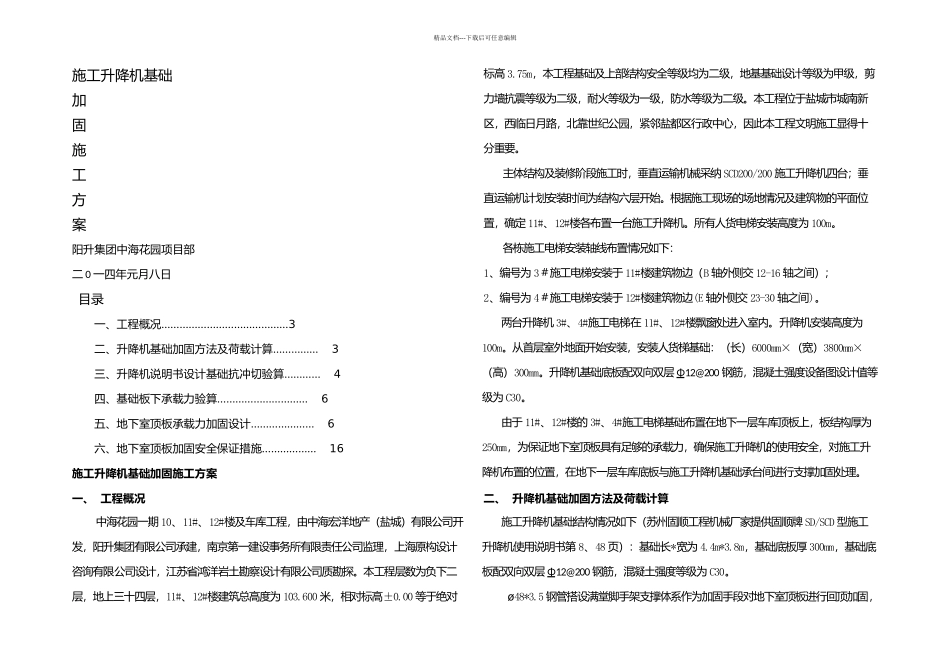

精品文档---下载后可任意编辑施工升降机基础加固施工方案阳升集团中海花园项目部二 0 一四年元月八日目录一、工程概况……………………………………3二、升降机基础加固方法及荷载计算…………… 3三、升降机说明书设计基础抗冲切验算………… 4四、基础板下承载力验算………………………… 6五、地下室顶板承载力加固设计………………… 6六、地下室顶板加固安全保证措施……………… 16施工升降机基础加固施工方案一、 工程概况中海花园一期 10、11#、12#楼及车库工程，由中海宏洋地产（盐城）有限公司开发，阳升集团有限公司承建，南京第一建设事务所有限责任公司监理，上海原构设计咨询有限公司设计，江苏省鸿洋岩土勘察设计有限公司质勘探。本工程层数为负下二层，地上三十四层，11#、12#楼建筑总高度为 103.600 米，相对标高±0.00 等于绝对标高 3.75m，本工程基础及上部结构安全等级均为二级，地基基础设计等级为甲级，剪力墙抗震等级为二级，耐火等级为一级，防水等级为二级。本工程位于盐城市城南新区，西临日月路，北靠世纪公园，紧邻盐都区行政中心，因此本工程文明施工显得十分重要。主体结构及装修阶段施工时，垂直运输机械采纳 SCD200/200 施工升降机四台；垂直运输机计划安装时间为结构六层开始。根据施工现场的场地情况及建筑物的平面位置，确定 11#、12#楼各布置一台施工升降机。所有人货电梯安装高度为 100m。各栋施工电梯安装轴线布置情况如下：1、编号为 3＃施工电梯安装于 11#楼建筑物边（B 轴外侧交 12-16 轴之间）；2、编号为 4＃施工电梯安装于 12#楼建筑物边(E 轴外侧交 23-30 轴之间)。两台升降机 3#、4#施工电梯在 11#、12#楼飘窗处进入室内。升降机安装高度为100m。从首层室外地面开始安装，安装人货梯基础：（长）6000mm×（宽）3800mm×（高）300mm。升降机基础底板配双向双层 Φ12@200 钢筋，混凝土强度设备图设计值等级为 C30。由于 11#、12#楼的 3#、4#施工电梯基础布置在地下一层车库顶板上，板结构厚为250mm，为保证地下室顶板具有足够的承载力，确保施工升降机的使用安全，对施工升降机布置的位置，在地下一层车库底板与施工升降机基础承台间进行支撑加固处理。二、 升降机基础加固方法及荷载计算施工升降机基础结构情况如下（苏州固顺工程机械厂家提供固顺牌 SD/SCD 型施工升降机使用说明书第 8、48 页）：基础长*宽为 4.4m*3.8m，基础底板厚 300mm，基础底板配双...
