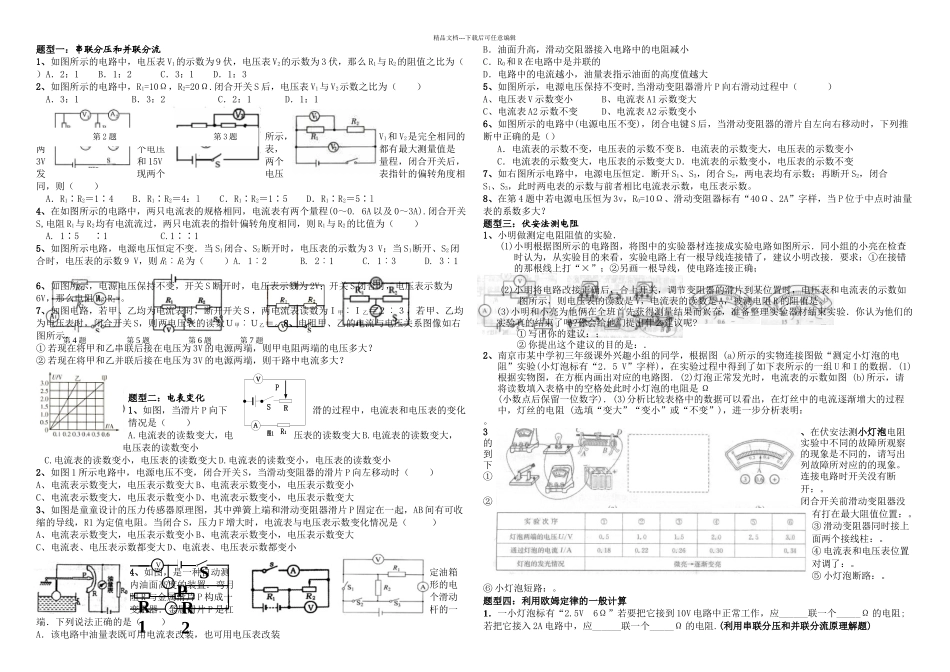

第 4 题第 5 题第 6 题第 7 题SR1A2A1VPR2精品文档---下载后可任意编辑题型一：串联分压和并联分流1、如图所示的电路中，电压表 V1的示数为 9 伏，电压表 V2的示数为 3 伏，那么 R1与 R2的阻值之比为（ ）A．2：1 B．1：2 C．3：1 D．1：32、如图所示的电路中，R1=10Ω，R2=20Ω.闭合开关 S 后，电压表 V1与 V2示数之比为（ ）A．3：1 B．3：2 C．2：1 D．1：13、如图所示，V1和 V2是完全相同的两个电压表，都有最大测量值是3V和 15V两个量程，闭合开关后，发现两个电压表指针的偏转角度相同，则（ ）A．R1∶R2＝1∶4 B．R1∶R2＝4：l C．R1∶R2＝1∶5 D．R1∶R2＝5∶l4、在如图所示的电路中，两只电流表的规格相同，电流表有两个量程(0～0. 6A 以及 0～3A).闭合开关S,电阻 R1与 R2均有电流流过，两只电流表的指针偏转角度相同，则 R1与 R2的比值为（ ）A. 1∶5 ∶1 C.1∶∶15、如图所示电路，电源电压恒定不变．当 S1闭合、S2断开时，电压表的示数为 3 V；当 S1断开、S2闭合时，电压表的示数 9 V，则 R1︰R2为（ ）A. 1︰2 B. 2︰1 C. 1︰3 D. 3︰16、如图所示，电源电压保持不变，开关 S 断开时，电压表示数为 2V；开关 S 闭合时，电压表示数为6V，那么电阻 R1:R2=。7、如图电路，若甲、乙均为电流表时，断开开关Ｓ，两电流表读数为Ｉ甲︰Ｉ乙＝２︰３，若甲、乙均为电压表时，闭合开关 S，则两电压表的读数Ｕ甲︰Ｕ乙＝。8、电阻甲、乙的电流与电压关系图像如右图所示，① 若现在将甲和乙串联后接在电压为 3V 的电源两端，则甲电阻两端的电压多大？② 若现在将甲和乙并联后接在电压为 3V 的电源两端，则干路中电流多大？题型二：电表变化1、如图，当滑片 P 向下滑的过程中，电流表和电压表的变化情况是（ ）A.电流表的读数变大，电压表的读数变大 B.电流表的读数变大，电压表的读数变小C.电流表的读数变小，电压表的读数变大 D.电流表的读数变小，电压表的读数变小2、如图 1 所示电路中，电源电压不变，闭合开关 S，当滑动变阻器的滑片 P 向左移动时（ ）A、电流表示数变大，电压表示数变大 B、电流表示数变小，电压表示数变小C、电流表示数变大，电压表示数变小 D、电流表示数变小，电压表示数变大3、如图是童童设计的压力传感器原理图，其中弹簧上端和滑动变阻器滑片 P 固定在一起，AB 间有可收缩的导线，R1 为定值电阻。当闭合 S，压力 F 增...
