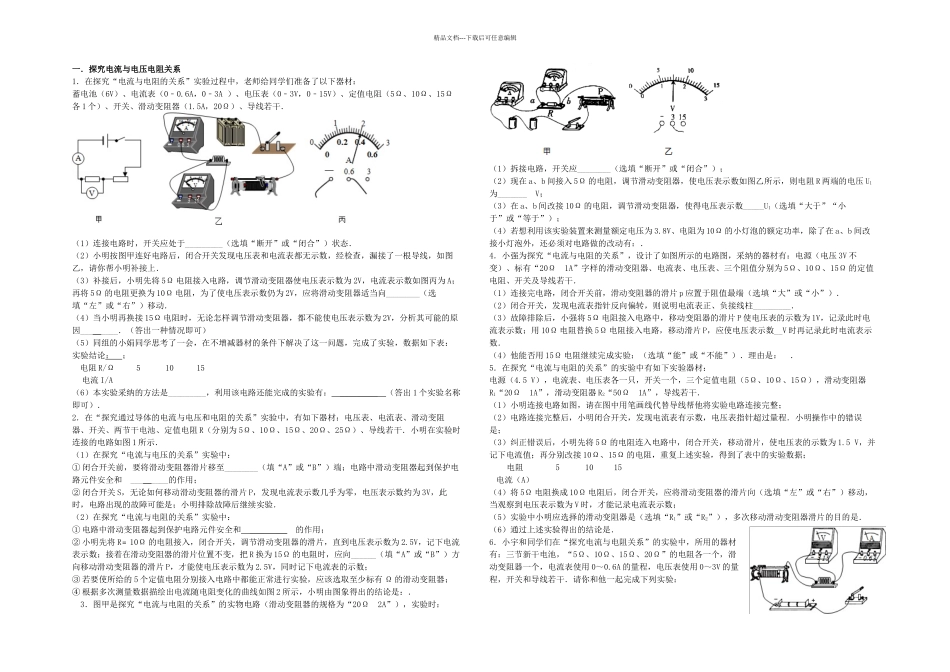

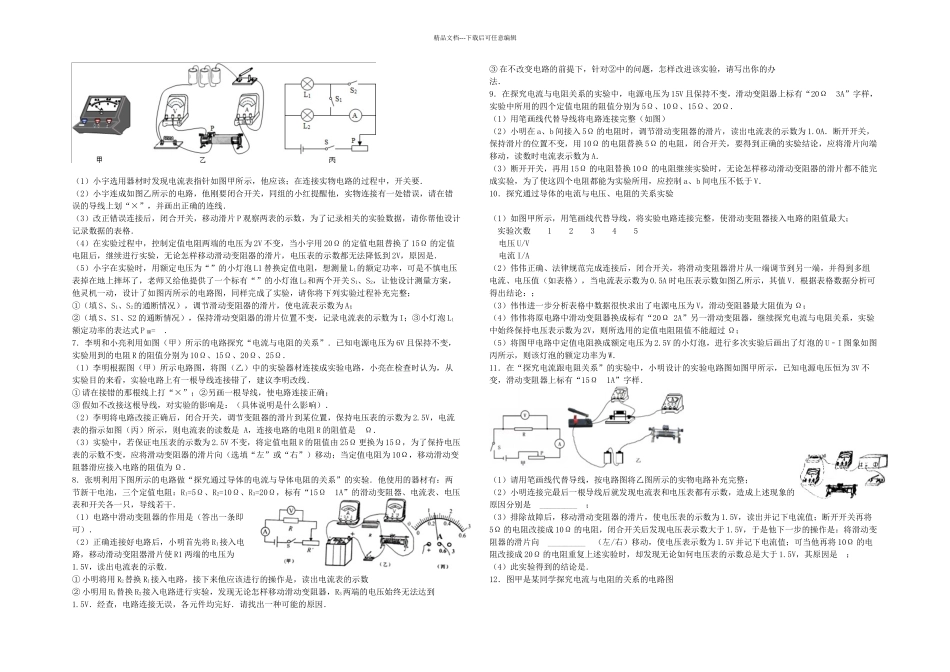

精品文档---下载后可任意编辑一．探究电流与电压电阻关系1．在探究“电流与电阻的关系”实验过程中，老师给同学们准备了以下器材：蓄电池（6V）、电流表（0﹣0.6A，0﹣3A ）、电压表（0﹣3V，0﹣15V）、定值电阻（5Ω、10Ω、15Ω各 1 个）、开关、滑动变阻器（1.5A，20Ω）、导线若干．（1）连接电路时，开关应处于_________（选填“断开”或“闭合”）状态．（2）小明按图甲连好电路后，闭合开关发现电压表和电流表都无示数，经检查，漏接了一根导线，如图乙，请你帮小明补接上．（3）补接后，小明先将 5Ω 电阻接入电路，调节滑动变阻器使电压表示数为 2V，电流表示数如图丙为 A；再将 5Ω 的电阻更换为 10Ω 电阻，为了使电压表示数仍为 2V，应将滑动变阻器适当向________（选填“左”或“右”）移动．（4）当小明再换接 15Ω 电阻时，无论怎样调节滑动变阻器，都不能使电压表示数为 2V，分析其可能的原因_________．（答出一种情况即可）（5）同组的小娟同学思考了一会，在不增减器材的条件下解决了这一问题，完成了实验，数据如下表：实验结论： ；电阻 R/Ω51015电流 I/A（6）本实验采纳的方法是_________，利用该电路还能完成的实验有： _________ （答出 1 个实验名称即可）．2．在“探究通过导体的电流与电压和电阻的关系”实验中，有如下器材：电压表、电流表、滑动变阻器、开关、两节干电池、定值电阻 R（分别为 5Ω、10Ω、15Ω、20Ω、25Ω）、导线若干．小明在实验时连接的电路如图 1 所示．（1）在探究“电流与电压的关系”实验中：① 闭合开关前，要将滑动变阻器滑片移至________（填“A”或“B”）端；电路中滑动变阻器起到保护电路元件安全和 _________的作用；② 闭合开关 S，无论如何移动滑动变阻器的滑片 P，发现电流表示数几乎为零，电压表示数约为 3V，此时，电路出现的故障可能是；小明排除故障后继续实验．（2）在探究“电流与电阻的关系”实验中：① 电路中滑动变阻器起到保护电路元件安全和 _________ 的作用；② 小明先将 R﹦10Ω 的电阻接入，闭合开关，调节滑动变阻器的滑片，直到电压表示数为 2.5V，记下电流表示数；接着在滑动变阻器的滑片位置不变，把 R 换为 15Ω 的电阻时，应向______（填“A”或“B”）方向移动滑动变阻器的滑片 P，才能使电压表示数为 2.5V，同时记下电流表的示数；③ 若要使所给的 5 个定值电阻分别接入电路中都能正常进行实验，应该选取...
