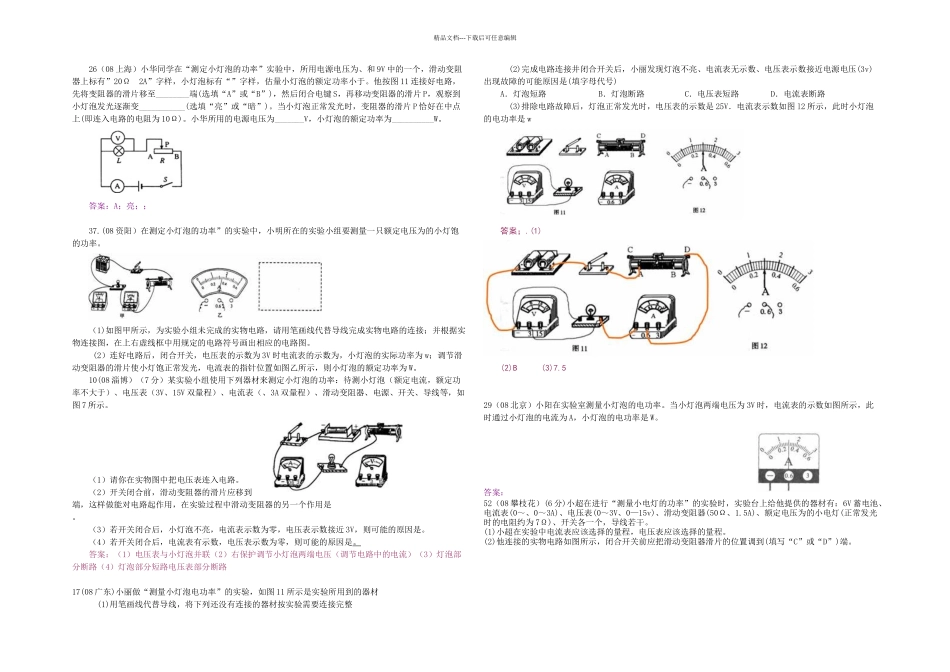

精品文档---下载后可任意编辑26（08 上海）小华同学在“测定小灯泡的功率”实验中，所用电源电压为、和 9V 中的一个，滑动变阻器上标有”20Ω 2A”字样，小灯泡标有“”字样，估量小灯泡的额定功率小于。他按图 11 连接好电路，先将变阻器的滑片移至________端(选填“A”或“B”)，然后闭合电键 S，再移动变阻器的滑片 P，观察到小灯泡发光逐渐变___________(选填“亮”或“暗”)。当小灯泡正常发光时，变阻器的滑片 P 恰好在中点上(即连入电路的电阻为 10Ω)。小华所用的电源电压为_______V，小灯泡的额定功率为__________W。答案：A；亮；； 37.(08 资阳）在测定小灯泡的功率”的实验中，小明所在的实验小组要测量一只额定电压为的小灯饱的功率。（1)如图甲所示，为实验小组未完成的实物电路，请用笔画线代替导线完成实物电路的连接；并根据实物连接图，在上右虚线框中用规定的电路符号画出相应的电路图。 (2）连好电路后，闭合开关，电压表的示数为 3V 时电流表的示数为，小灯泡的实际功率为 w；调节滑动变阻器的滑片使小灯饱正常发光，电流表的指针位置如图乙所示，则小灯泡的额定功率为 W。10(08 淄博）（7 分）某实验小组使用下列器材来测定小灯泡的功率：待测小灯泡（额定电流，额定功率不大于）、电压表（3V、15V 双量程）、电流表（、3A 双量程）、滑动变阻器、电源、开关、导线等，如图 7 所示。 （1）请你在实物图中把电压表连入电路。（2）开关闭合前，滑动变阻器的滑片应移到端，这样做能对电路起作用，在实验过程中滑动变阻器的另一个作用是。（3）若开关闭合后，小灯泡不亮，电流表示数为零，电压表示数接近 3V，则可能的原因是。（4）若开关闭合后，电流表有示数，电压表示数为零，则可能的原因是。答案：（1）电压表与小灯泡并联（2）右保护调节小灯泡两端电压（调节电路中的电流）（3）灯泡部分断路（4）灯泡部分短路电压表部分断路17(08 广东)小丽做“测量小灯泡电功率”的实验，如图 11 所示是实验所用到的器材 (1)用笔画线代替导线，将下列还没有连接的器材按实验需要连接完整 (2)完成电路连接井闭合开关后，小丽发现灯泡不亮、电流表无示数、电压表示数接近电源电压(3v) 出现故障的可能原因是(填字母代号)A．灯泡短路B．灯泡断路C．电压表短路D．电流表断路 (3)排除电路故障后，灯泡正常发光时，电压表的示数是 25V．电流表示数如图 l2 所示，此时小灯泡的电功率是 w答案；.(1) (2)B(...
