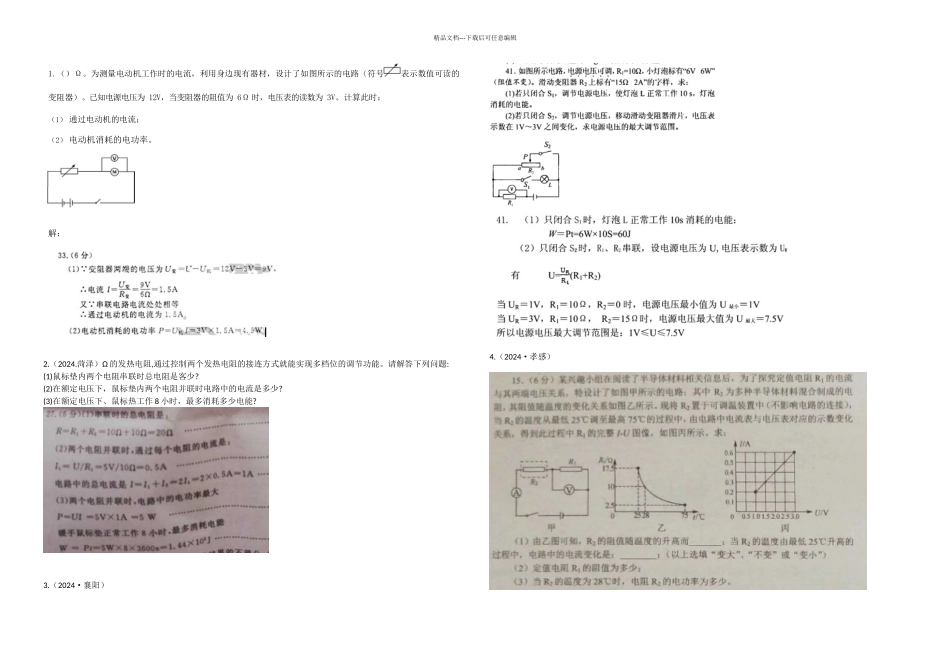

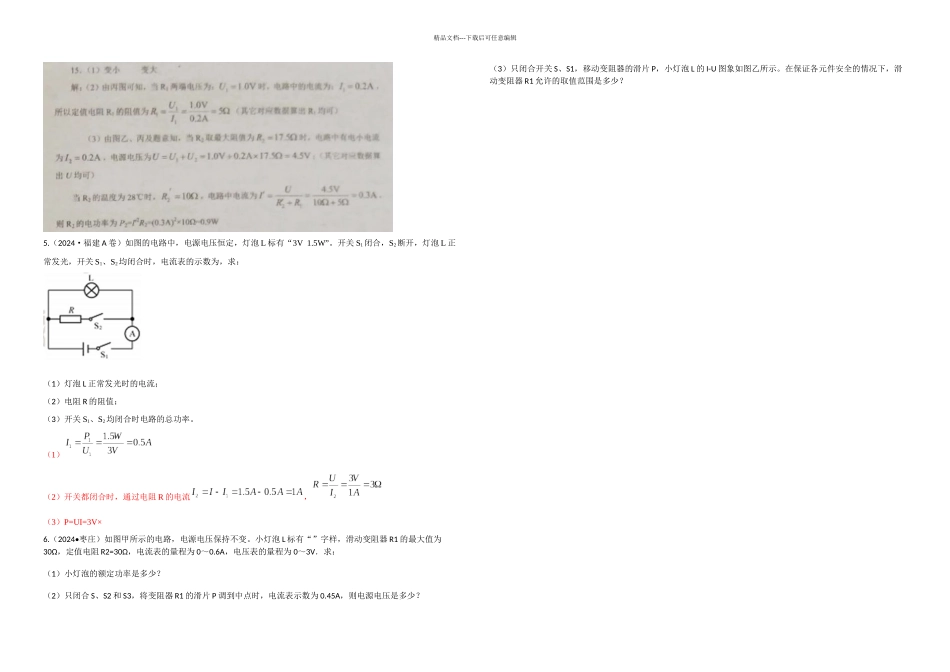

精品文档---下载后可任意编辑1.（）Ω。为测量电动机工作时的电流，利用身边现有器材，设计了如图所示的电路（符号表示数值可读的变阻器）。已知电源电压为 12V，当变阻器的阻值为 6Ω 时，电压表的读数为 3V。计算此时：（1） 通过电动机的电流；（2） 电动机消耗的电功率。解：2.（2024.菏泽）Ω 的发热电阻,通过控制两个发热电阻的接连方式就能实现多档位的调节功能。请解答下列问题: (1)鼠标垫内两个电阻串联时总电阻是客少?(2)在额定电压下，鼠标垫内两个电阻并联时电路中的电流是多少?(3)在额定电压下、鼠标热工作 8 小时，最多消耗多少电能?3.（2024·襄阳）4.（2024·孝感）精品文档---下载后可任意编辑5.（2024·福建 A 卷）如图的电路中，电源电压恒定，灯泡 L 标有“3V 1.5W”。开关 S1闭合，S2断开，灯泡 L 正常发光，开关 S1、S2均闭合时，电流表的示数为，求：（1）灯泡 L 正常发光时的电流；（2）电阻 R 的阻值；（3）开关 S1、S2均闭合时电路的总功率。（1）（2）开关都闭合时，通过电阻 R 的电流，（3）P=UI=3V×6.（2024•枣庄）如图甲所示的电路，电源电压保持不变。小灯泡 L 标有“”字样，滑动变阻器 R1 的最大值为30Ω，定值电阻 R2=30Ω，电流表的量程为 0～0.6A，电压表的量程为 0～3V．求：（1）小灯泡的额定功率是多少？（2）只闭合 S、S2 和 S3，将变阻器 R1 的滑片 P 调到中点时，电流表示数为 0.45A，则电源电压是多少？（3）只闭合开关 S、S1，移动变阻器的滑片 P，小灯泡 L 的 I-U 图象如图乙所示。在保证各元件安全的情况下，滑动变阻器 R1 允许的取值范围是多少？
