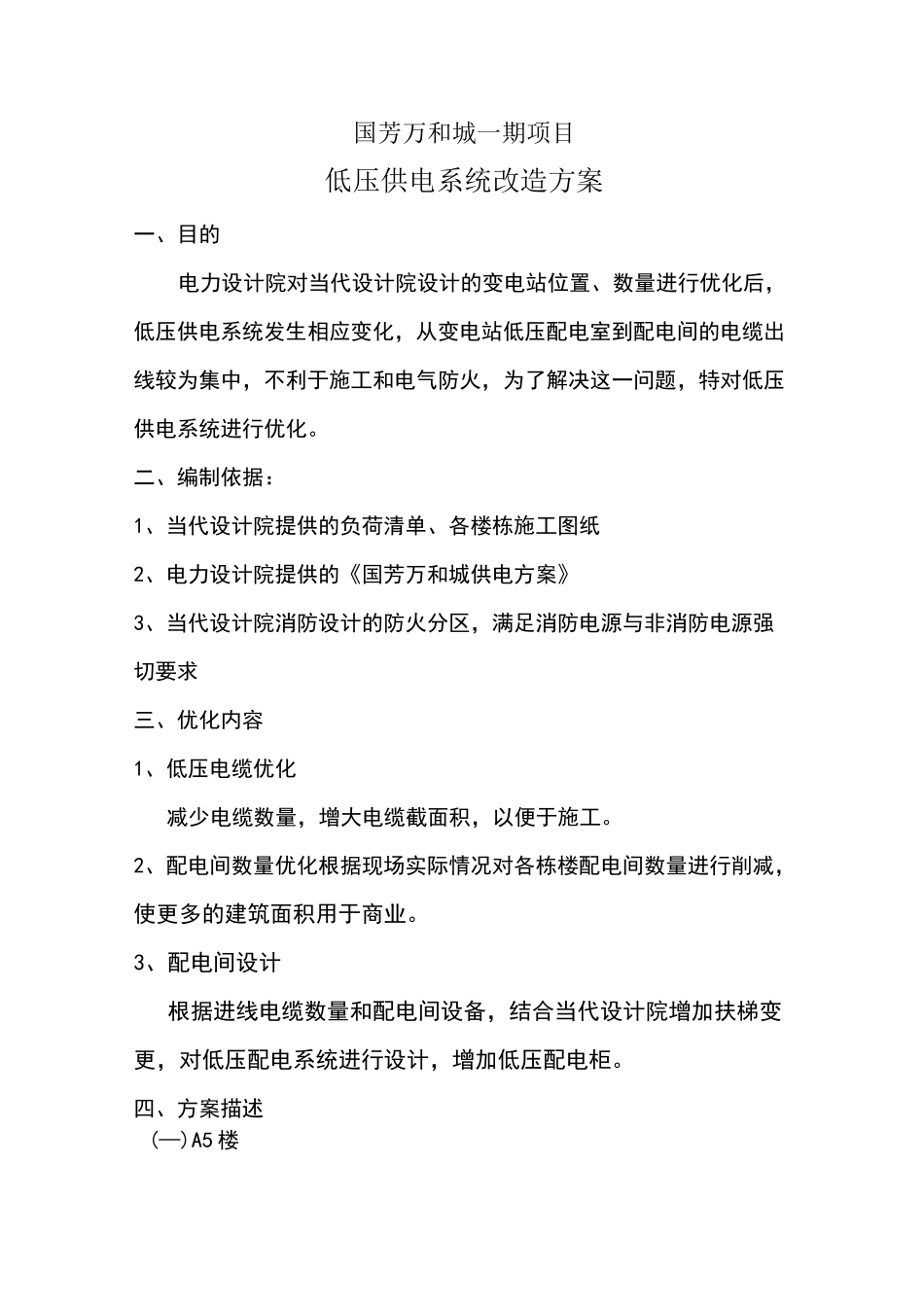

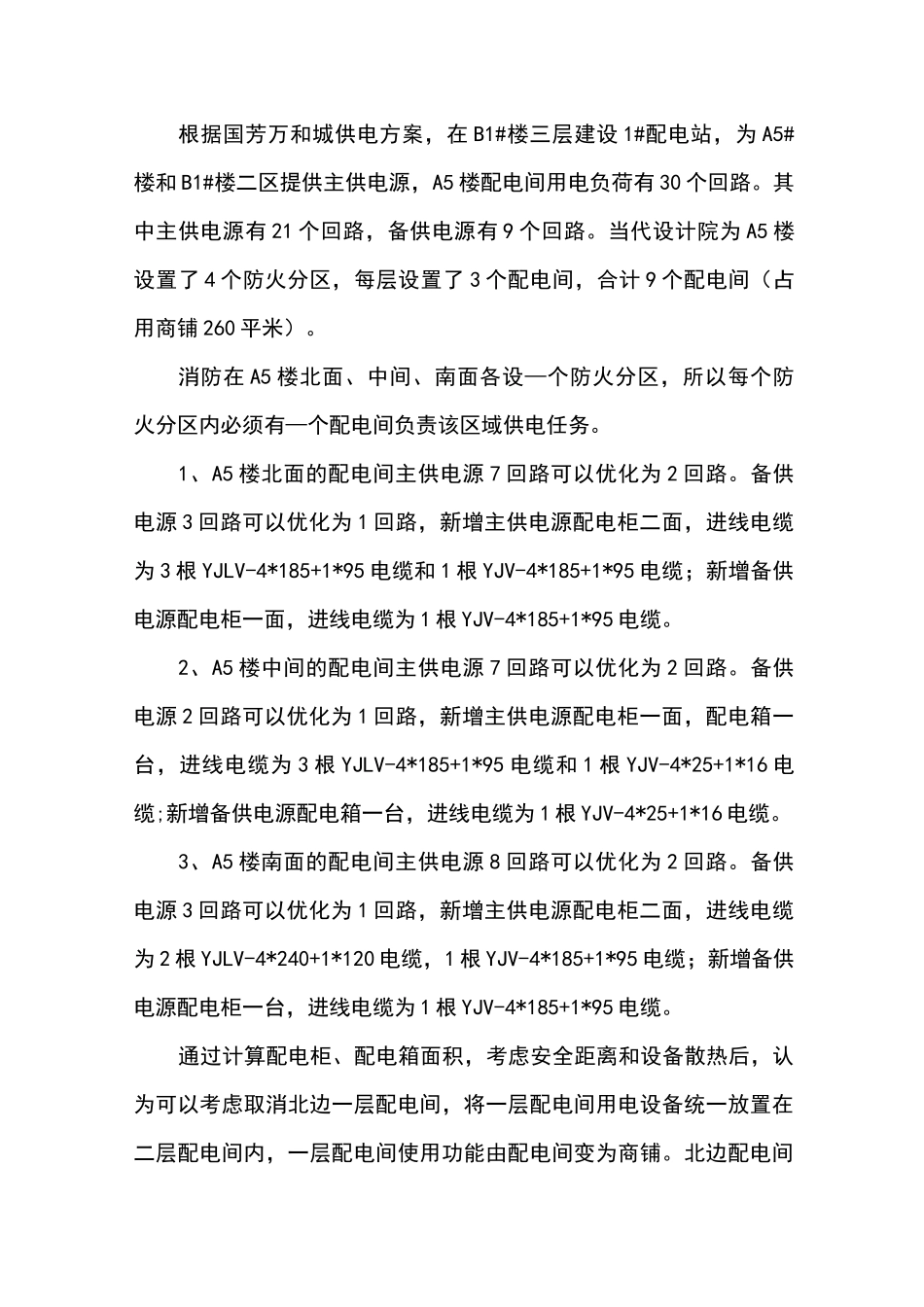

国芳万和城一期项目低压供电系统改造方案一、目的电力设计院对当代设计院设计的变电站位置、数量进行优化后，低压供电系统发生相应变化，从变电站低压配电室到配电间的电缆出线较为集中，不利于施工和电气防火，为了解决这一问题，特对低压供电系统进行优化。二、编制依据：1、当代设计院提供的负荷清单、各楼栋施工图纸2、电力设计院提供的《国芳万和城供电方案》3、当代设计院消防设计的防火分区，满足消防电源与非消防电源强切要求三、优化内容1、低压电缆优化减少电缆数量，增大电缆截面积，以便于施工。2、配电间数量优化根据现场实际情况对各栋楼配电间数量进行削减，使更多的建筑面积用于商业。3、配电间设计根据进线电缆数量和配电间设备，结合当代设计院增加扶梯变更，对低压配电系统进行设计，增加低压配电柜。四、方案描述(—)A5 楼根据国芳万和城供电方案，在 B1#楼三层建设 1#配电站，为 A5#楼和 B1#楼二区提供主供电源，A5 楼配电间用电负荷有 30 个回路。其中主供电源有 21 个回路，备供电源有 9 个回路。当代设计院为 A5 楼设置了 4 个防火分区，每层设置了 3 个配电间，合计 9 个配电间（占用商铺 260 平米）。消防在 A5 楼北面、中间、南面各设—个防火分区，所以每个防火分区内必须有—个配电间负责该区域供电任务。1、A5 楼北面的配电间主供电源 7 回路可以优化为 2 回路。备供电源 3 回路可以优化为 1 回路，新增主供电源配电柜二面，进线电缆为 3 根 YJLV-4*185+1*95 电缆和 1 根 YJV-4*185+1*95 电缆；新增备供电源配电柜一面，进线电缆为 1 根 YJV-4*185+1*95 电缆。2、A5 楼中间的配电间主供电源 7 回路可以优化为 2 回路。备供电源 2 回路可以优化为 1 回路，新增主供电源配电柜一面，配电箱一台，进线电缆为 3 根 YJLV-4*185+1*95 电缆和 1 根 YJV-4*25+1*16 电缆;新增备供电源配电箱一台，进线电缆为 1 根 YJV-4*25+1*16 电缆。3、A5 楼南面的配电间主供电源 8 回路可以优化为 2 回路。备供电源 3 回路可以优化为 1 回路，新增主供电源配电柜二面，进线电缆为 2 根 YJLV-4*240+1*120 电缆，1 根 YJV-4*185+1*95 电缆；新增备供电源配电柜一台，进线电缆为 1 根 YJV-4*185+1*95 电缆。通过计算配电柜、配电箱面积，考虑安全距离和设备散热后，认为可以考虑取消北边一层配电间，将一层配电间用电设备统一放置在二层配电间内，一...
