灌浆工程验收报告

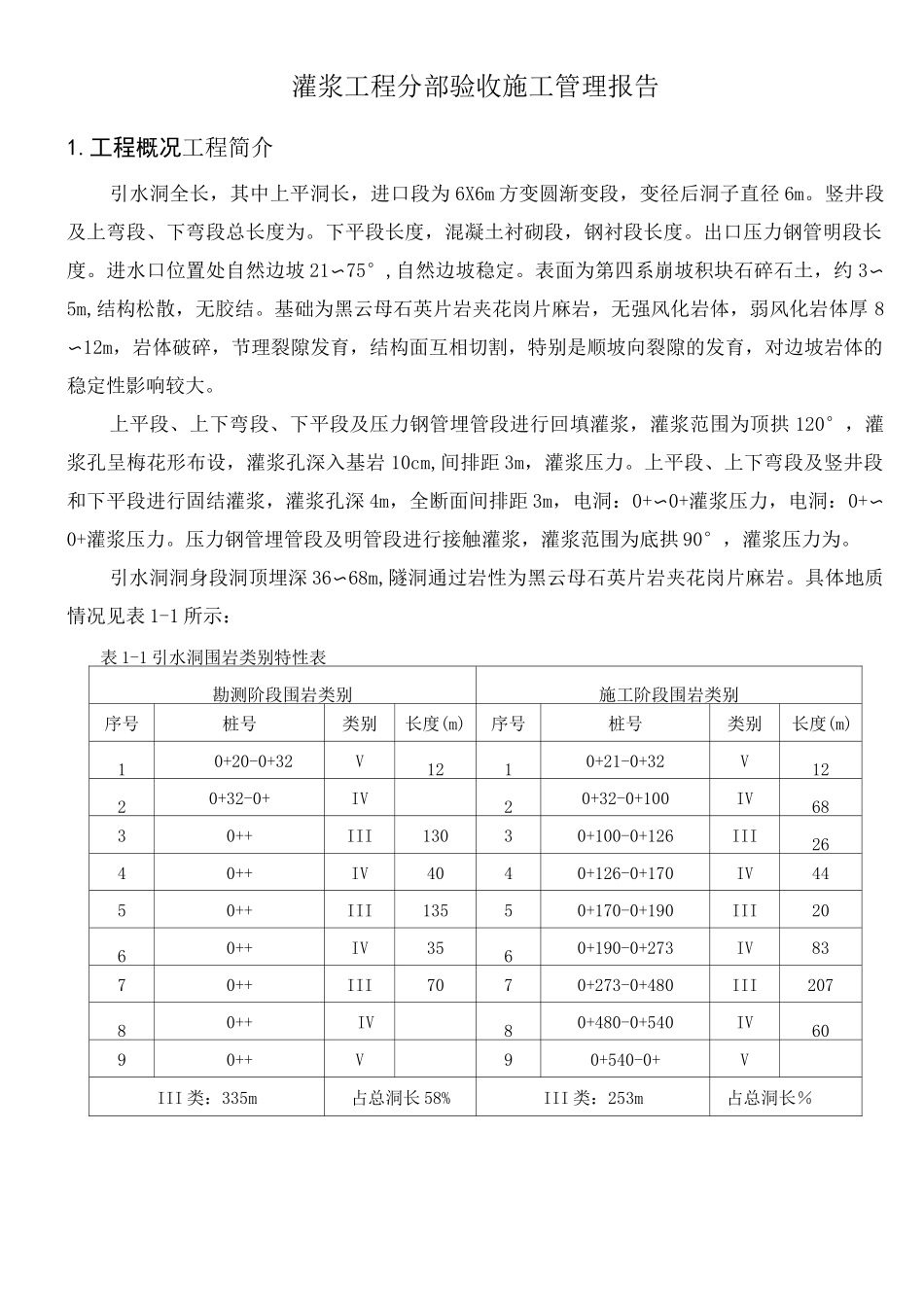

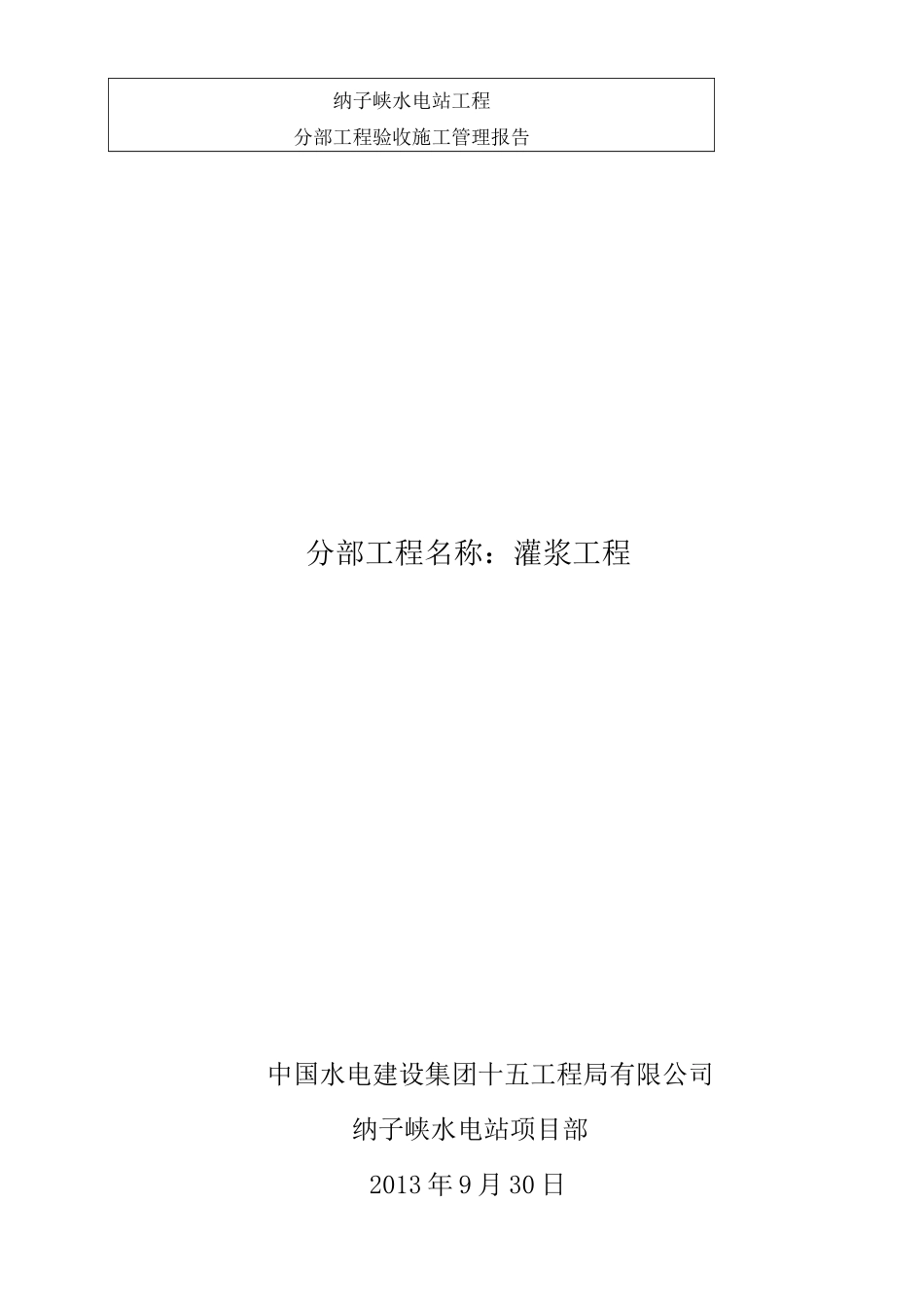

纳子峡水电站工程分部工程验收施工管理报告分部工程名称：灌浆工程中国水电建设集团十五工程局有限公司纳子峡水电站项目部2013 年 9 月 30 日编写：灌浆工程分部验收施工管理报告1.工程概况工程简介引水洞全长，其中上平洞长，进口段为 6X6m 方变圆渐变段，变径后洞子直径 6m。竖井段及上弯段、下弯段总长度为。下平段长度，混凝土衬砌段，钢衬段长度。出口压力钢管明段长度。进水口位置处自然边坡 21〜75°,自然边坡稳定。表面为第四系崩坡积块石碎石土，约 3〜5m,结构松散，无胶结。基础为黑云母石英片岩夹花岗片麻岩，无强风化岩体，弱风化岩体厚 8〜12m，岩体破碎，节理裂隙发育，结构面互相切割，特别是顺坡向裂隙的发育，对边坡岩体的稳定性影响较大。上平段、上下弯段、下平段及压力钢管埋管段进行回填灌浆，灌浆范围为顶拱 120°，灌浆孔呈梅花形布设，灌浆孔深入基岩 10cm,间排距 3m，灌浆压力。上平段、上下弯段及竖井段和下平段进行固结灌浆，灌浆孔深 4m，全断面间排距 3m，电洞：0+〜0+灌浆压力，电洞：0+〜0+灌浆压力。压力钢管埋管段及明管段进行接触灌浆，灌浆范围为底拱 90°，灌浆压力为。引水洞洞身段洞顶埋深 36〜68m,隧洞通过岩性为黑云母石英片岩夹花岗片麻岩。具体地质情况见表 1-1 所示：表 1-1 引水洞围岩类别特性表勘测阶段围岩类别施工阶段围岩类别序号桩号类别长度(m)序号桩号类别长度(m)10+20-0+32V1210+21-0+32V1220+32-0+IV20+32-0+100IV6830++III13030+100-0+126III2640++IV4040+126-0+170IV4450++III13550+170-0+190III2060++IV3560+190-0+273IV8370++III7070+273-0+480III20780++IV80+480-0+540IV6090++V90+540-0+VIII 类：335m占总洞长 58%III 类：253m占总洞长％IV 类：占总洞长 31%IV 类：255m占总洞长％V 类：占总洞长 11%V 类：占总洞长 12%施工依本工程施工依据如下：《引水洞洞身段及压力钢管埋管段二次支护图（》图号：纳子峡—施工图一水一电洞一 11—03）、设计更改通知单《引水洞洞身段及压力钢管埋管段二次支护图》（通知单编号：NZX-YF-2013-02）、《水工建筑物水泥灌浆施工技术规范》（DL/T5148—2001）。主要工程量灌浆工程主要工程量见表 1-2 所示。表 1-2 主要工程量表序号项目单位合同工程量设计图纸工程量实际已完工程量未完成工程量1引水洞及压力管道回填灌浆工程就50284342/2引水洞及压力管道固结灌浆造孔m5394//3引水洞及压力管道固结灌浆m54984072...
