风管保温施工方案

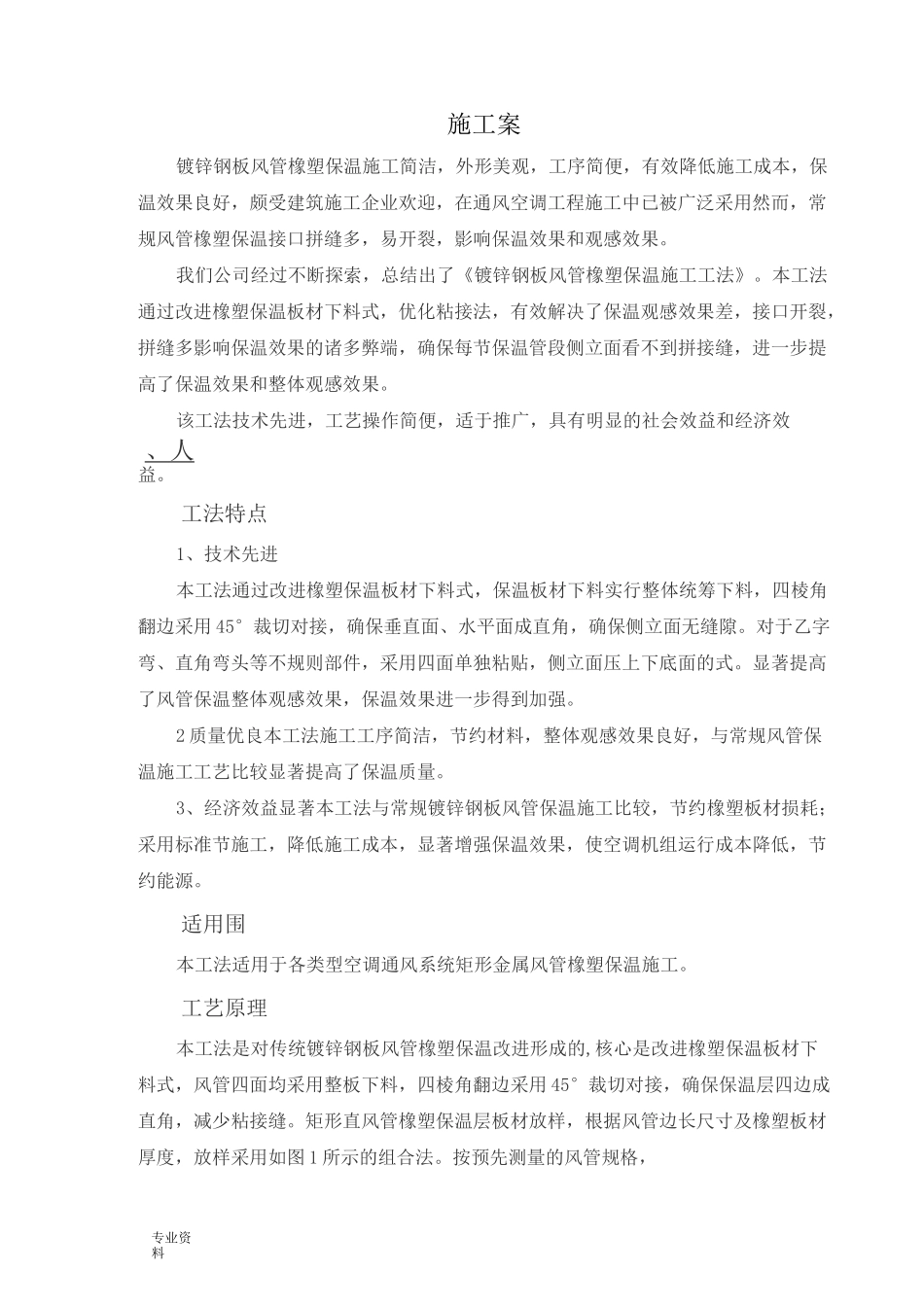

风管保温施工方案_第1页
1/9

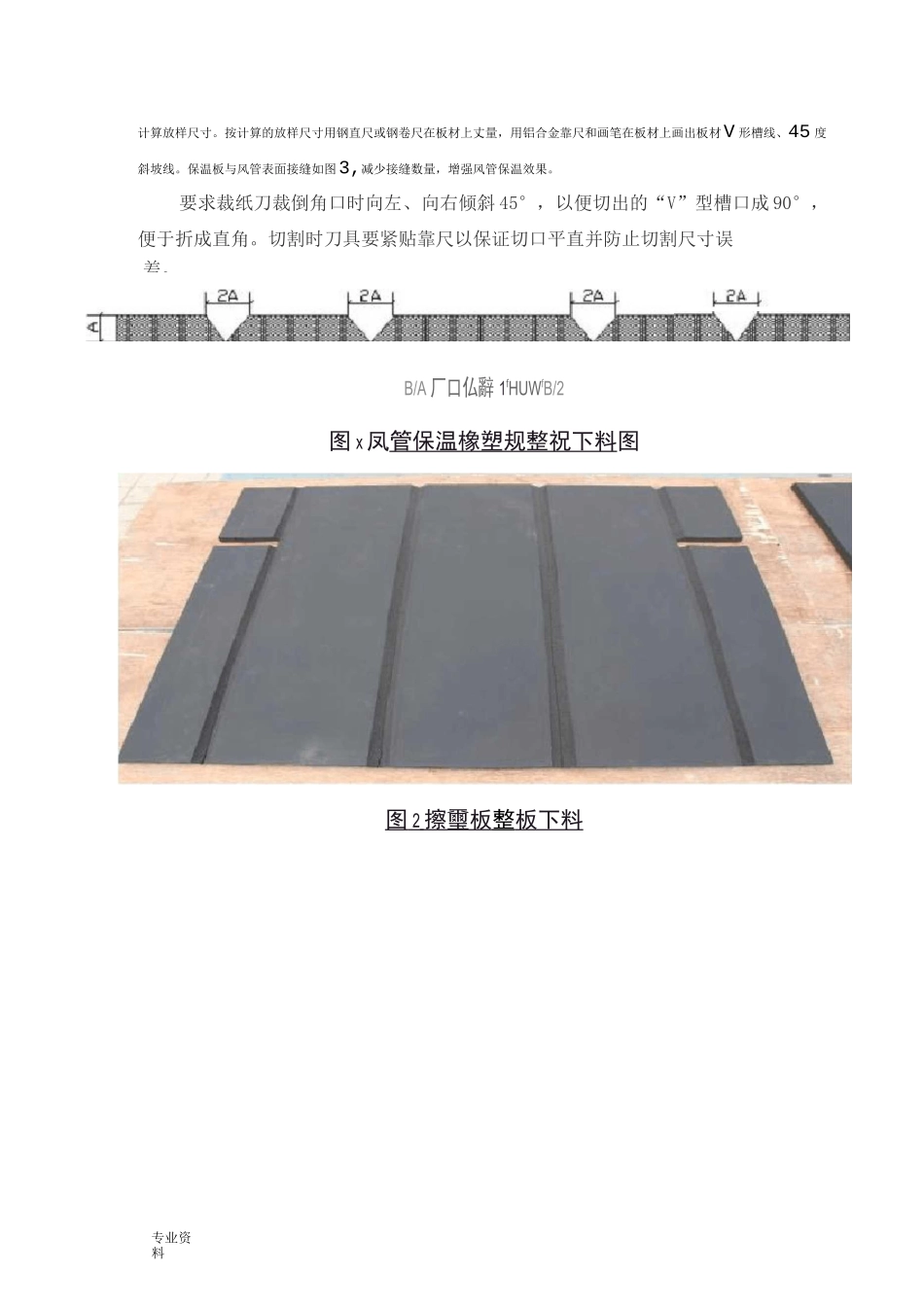

风管保温施工方案_第2页
2/9
风管保温施工方案_第3页
3/9
专业资料施工案镀锌钢板风管橡塑保温施工简洁,外形美观,工序简便,有效降低施工成本,保温效果良好,颇受建筑施工企业欢迎,在通风空调工程施工中已被广泛采用然而,常规风管橡塑保温接口拼缝多,易开裂,影响保温效果和观感效果。我们公司经过不断探索,总结出了《镀锌钢板风管橡塑保温施工工法》。本工法通过改进橡塑保温板材下料式,优化粘接法,有效解决了保温观感效果差,接口开裂,拼缝多影响保温效果的诸多弊端,确保每节保温管段侧立面看不到拼接缝,进一步提高了保温效果和整体观感效果。该工法技术先进,工艺操作简便,适于推广,具有明显的社会效益和经济效、人 益。工法特点1、技术先进本工法通过改进橡塑保温板材下料式,保温板材下料实行整体统筹下料,四棱角翻边采用 45°裁切对接,确保垂直面、水平面成直角,确保侧立面无缝隙。对于乙字弯、直角弯头等不规则部件,采用四面单独粘贴,侧立面压上下底面的式。显著提高了风管保温整体观感效果,保温效果进一步得到加强。2 质量优良本工法施工工序简洁,节约材料,整体观感效果良好,与常规风管保温施工工艺比较显著提高了保温质量。3、经济效益显著本工法与常规镀锌钢板风管保温施工比较,节约橡塑板材损耗;采用标准节施工,降低施工成本,显著增强保温效果,使空调机组运行成本降低,节约能源。适用围本工法适用于各类型空调通风系统矩形金属风管橡塑保温施工。工艺原理本工法是对传统镀锌钢板风管橡塑保温改进形成的,核心是改进橡塑保温板材下料式,风管四面均采用整板下料,四棱角翻边采用 45°裁切对接,确保保温层四边成直角,减少粘接缝。矩形直风管橡塑保温层板材放样,根据风管边长尺寸及橡塑板材厚度,放样采用如图 1 所示的组合法。按预先测量的风管规格,专业资料计算放样尺寸。按计算的放样尺寸用钢直尺或钢卷尺在板材上丈量,用铝合金靠尺和画笔在板材上画出板材V 形槽线、45 度斜坡线。保温板与风管表面接缝如图3,减少接缝数量,增强风管保温效果。要求裁纸刀裁倒角口时向左、向右倾斜 45°,以便切出的“V”型槽口成 90°,便于折成直角。切割时刀具要紧贴靠尺以保证切口平直并防止切割尺寸误B/A 厂口仏辭 1fHUWfB/2图 x 凤管保温橡塑规整祝下料图图 2 擦璽板 整 板下料 差。x・=・-w 二『■二=-■:二■二二二二■二■二二■一 J■■二 K 二二二二二一■二二二二=・|□9=3□-5□□=『-「・n□□□■■-1-□□□「■□□「一□「』□「-□...
