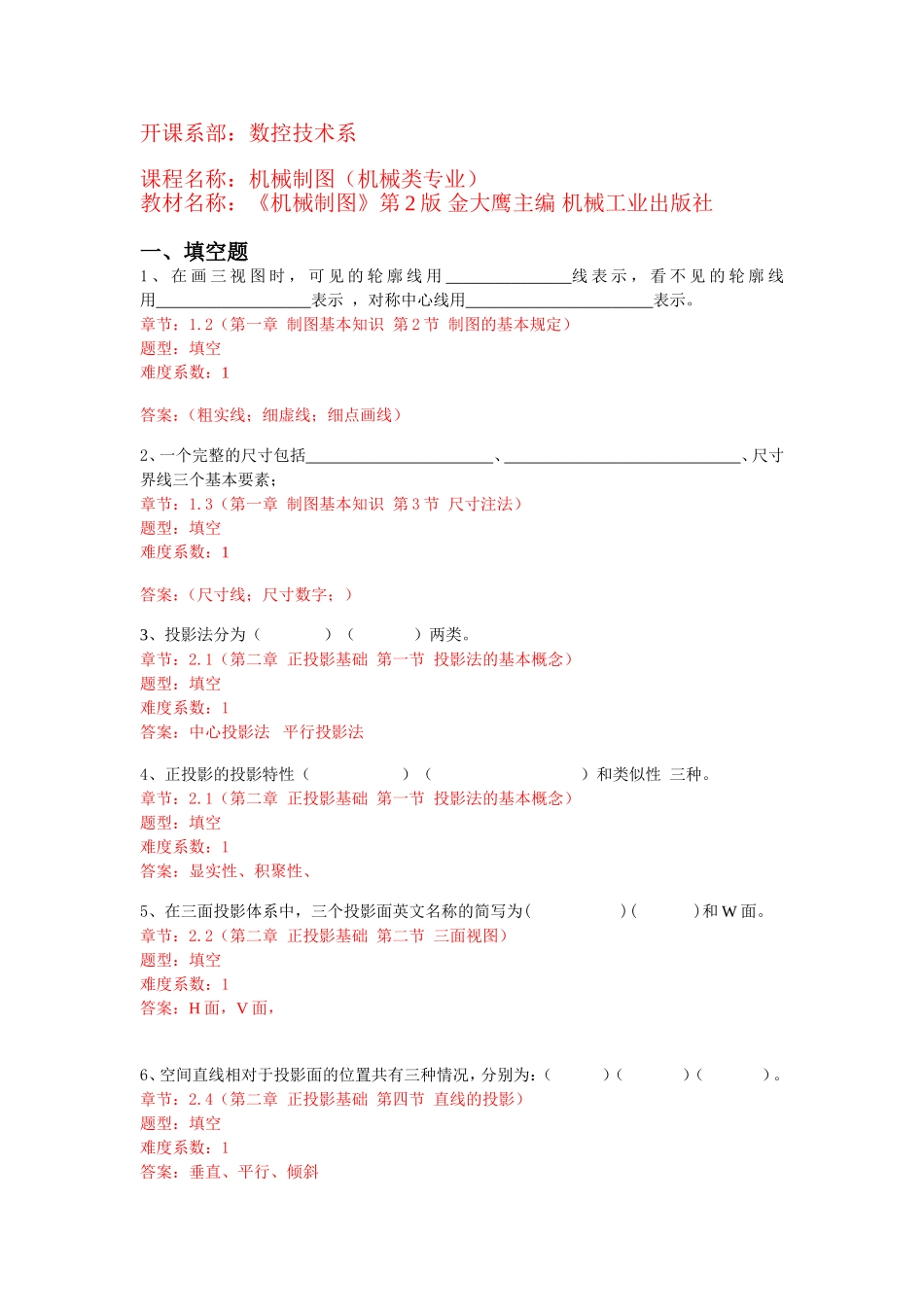

开课系部：数控技术系课程名称：机械制图（机械类专业）教材名称：《机械制图》第2版金大鹰主编机械工业出版社一、填空题1、在画三视图时，可见的轮廓线用线表示，看不见的轮廓线用表示，对称中心线用表示。章节：1.2（第一章制图基本知识第2节制图的基本规定）题型：填空难度系数：1答案：（粗实线；细虚线；细点画线）2、一个完整的尺寸包括、、尺寸界线三个基本要素；章节：1.3（第一章制图基本知识第3节尺寸注法）题型：填空难度系数：1答案：（尺寸线；尺寸数字；）3、投影法分为（）（）两类。章节：2.1（第二章正投影基础第一节投影法的基本概念）题型：填空难度系数：1答案：中心投影法平行投影法4、正投影的投影特性（）（）和类似性三种。章节：2.1（第二章正投影基础第一节投影法的基本概念）题型：填空难度系数：1答案：显实性、积聚性、5、在三面投影体系中，三个投影面英文名称的简写为()()和W面。章节：2.2（第二章正投影基础第二节三面视图）题型：填空难度系数：1答案：H面，V面，6、空间直线相对于投影面的位置共有三种情况，分别为：（）（）（）。章节：2.4（第二章正投影基础第四节直线的投影）题型：填空难度系数：1答案：垂直、平行、倾斜7、投影面垂线中，（）线在V面上的投影积聚为一点。章节：2.5（第二章正投影基础第五节平面的投影）题型：填空难度系数：1答案：正垂8、在投影面平行面中，正平面在（）面上的投影反映实形，在（）和W面上的投影积聚为一条直线。章节：2.5（第二章正投影基础第五节平面的投影）题型：填空难度系数：1答案：Y、V9、在投影面平行线中，侧平线的（）面反映实长，另外投影分别平行于（）轴和Y轴。章节：2.4（第二章正投影基础第四节直线的投影）题型：填空难度系数：1答案：侧Z10、点的X坐标为零时，点在，点的X、Y坐标为零时，点在Z轴上，点的三个坐标均为零时，点在,章节：2.3（第二章正投影基础第三节点的投影）题型：填空难度系数：1答案：W面上坐标原点上11、直线SA是水平线；直线BC是线；直线SB是一般位置线；直线AB是侧平线；平面SBC是面；章节：2.4（第二章正投影基础第四节直线的投影）题型：填空难度系数：2答案：正垂、正垂面、12、组合体的组合形式，一般分为叠加、（）、相贯和（）等。章节：4.1（第四章组合体第一节组合体的形体分析）题型：填空难度系数：1答案：、相切、切割13、表示组合体各组成部分相对位置的尺寸称为（），确定组合体各组成部分的长、宽、高三个方向大小的尺寸称为（）。章节：4.3（第四章组合体第三节组合体的尺寸注法）题型：填空难度系数：1答案：定位尺寸、定形尺寸14、在标注尺寸时，直径的符号为（），球直径的符号为S￠，45°倒角的符号为（）。章节：4.3（第四章组合体第三节组合体的尺寸注法）题型：填空难度系数：1答案：￠C15、剖视图可分为、、和局部剖视图。章节：5.1（第五章机件的表达方法第1节视图）题型：填空题难度系数：1答案：全剖视图、半剖视图、16、断面图分为和。章节：5.3（第五章机件的表达方法第3节断面图）题型：填空题难度系数：1答案：重合断面、移出断面17、在圆柱或圆锥外表面上形成的螺纹称（），在其内孔表面上所形成的螺纹称（）。章节：6.1（第六章常用零件的特殊表示法第一节螺纹）题型：填空难度系数：1答案：外螺纹、内螺纹18、螺纹的要素有牙型、直径、（）（）和旋向。当内外螺纹连接时，上述五要素必须相同。章节：6.1（第六章常用零件的特殊表示法第一节螺纹）题型：填空难度系数：1答案：、螺距、线数、19、螺纹的直径有（）、中径和小径三种，一般情况下，螺纹的公称直径为（）。章节：6.1（第六章常用零件的特殊表示法第一节螺纹）题型：填空难度系数：1答案：大径、、大径20、螺纹有（）和多线之分，沿一条螺旋线所形成的螺纹，称为（）。章节：6.1（第六章常用零件的特殊表示法第一节螺纹）题型：填空难度系数：1答案：单线、、单线螺纹21、螺距P、导程Ph、线数n的关系是：（）；对于单线螺纹：（）章节：6.1（第六章常用零件的特殊表示法第一节螺纹）题型：填空难度系数：1答案：螺距P=导程Ph/线数N；螺距P=导程Ph22、螺纹按用途的不...
