主塔专项施工测量方案

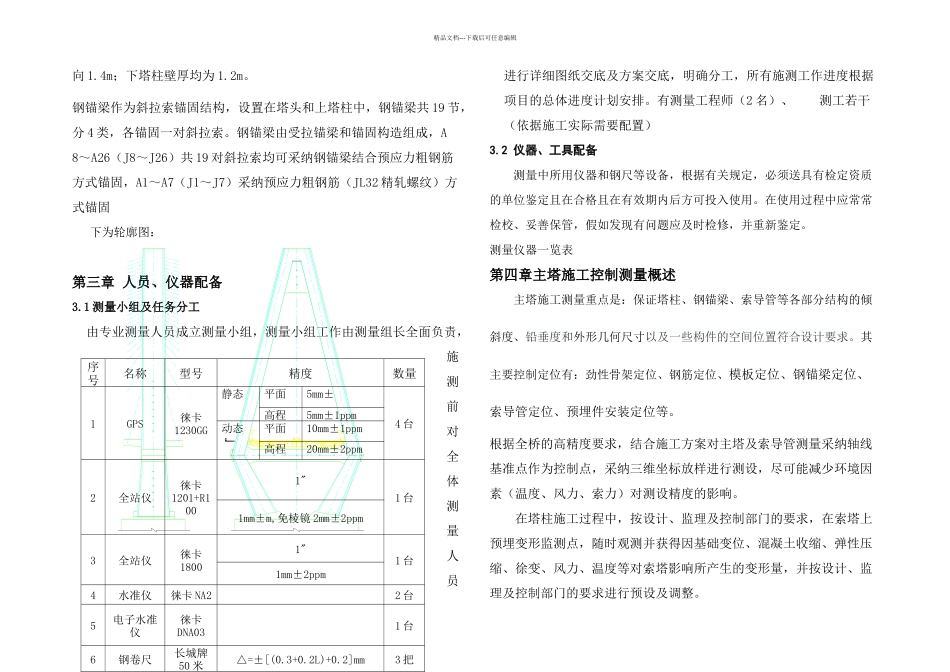

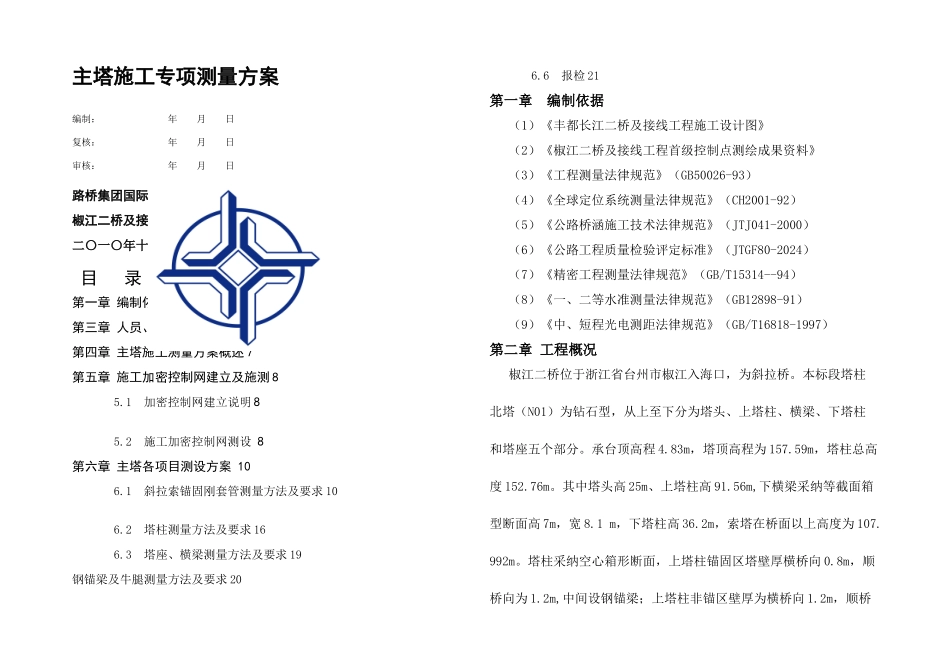

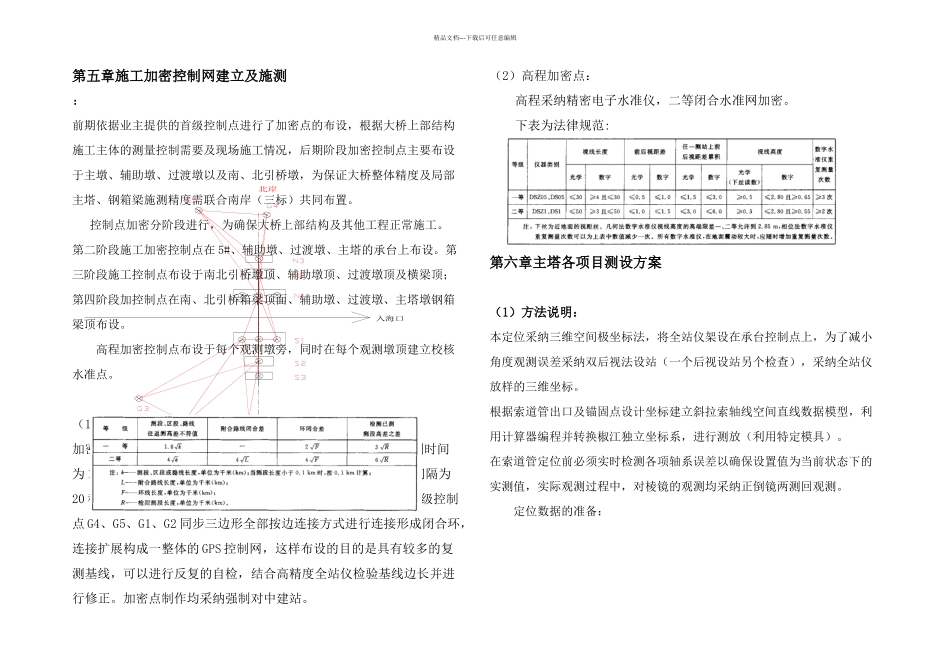

主塔施工专项测量方案编制： 年 月 日复核： 年 月 日审核： 年 月 日路桥集团国际建设股份有限公司椒江二桥及接线工程第 2 标段项目部二〇一〇年十二月目 录第一章 编制依据 2 第二章 工程概况 2第三章 人员、仪器配备 4第四章 主塔施工测量方案概述 7第五章 施工加密控制网建立及施测 8 5.1 加密控制网建立说明 8 5.2 施工加密控制网测设 8第六章 主塔各项目测设方案 10 6.1 斜拉索锚固刚套管测量方法及要求 10 6.2 塔柱测量方法及要求 16 6.3 塔座、横梁测量方法及要求 19钢锚梁及牛腿测量方法及要求 20 6.6 报检 21第一章 编制依据 （1）《丰都长江二桥及接线工程施工设计图》 （2）《椒江二桥及接线工程首级控制点测绘成果资料》 （3）《工程测量法律规范》（GB50026-93） （4）《全球定位系统测量法律规范》（CH2001-92） （5）《公路桥涵施工技术法律规范》（JTJ041-2000） （6）《公路工程质量检验评定标准》（JTGF80-2024） （7）《精密工程测量法律规范》（GB/T15314--94） （8）《一、二等水准测量法律规范》（GB12898-91） （9）《中、短程光电测距法律规范》（GB/T16818-1997）第二章 工程概况椒江二桥位于浙江省台州市椒江入海口，为斜拉桥。本标段塔柱北塔（N01）为钻石型，从上至下分为塔头、上塔柱、横梁、下塔柱和塔座五个部分。承台顶高程 4.83m，塔顶高程为 157.59m，塔柱总高度 152.76m。其中塔头高 25m、上塔柱高 91.56m,下横梁采纳等截面箱型断面高 7m，宽 8.1 m，下塔柱高 36.2m，索塔在桥面以上高度为 107.992m。塔柱采纳空心箱形断面，上塔柱锚固区塔壁厚横桥向 0.8m，顺桥向为 1.2m,中间设钢锚梁；上塔柱非锚区壁厚为横桥向 1.2m，顺桥精品文档---下载后可任意编辑向 1.4m；下塔柱壁厚均为 1.2m。钢锚梁作为斜拉索锚固结构，设置在塔头和上塔柱中，钢锚梁共 19 节，分 4 类，各锚固一对斜拉索。钢锚梁由受拉锚梁和锚固构造组成，A8～A26（J8～J26）共 19 对斜拉索均可采纳钢锚梁结合预应力粗钢筋方式锚固，A1～A7（J1～J7）采纳预应力粗钢筋（JL32 精轧螺纹）方式锚固 下为轮廓图：第三章 人员、仪器配备3.1 测量小组及任务分工 由专业测量人员成立测量小组，测量小组工作由测量组长全面负责，施测前对全体测量人员进行详细图纸交底及方案交底，明确分工，所有施测工作进度根据项目的总体进度计划安排。有测量工程师（2 名）、 测...
