二级减速器的设计过程

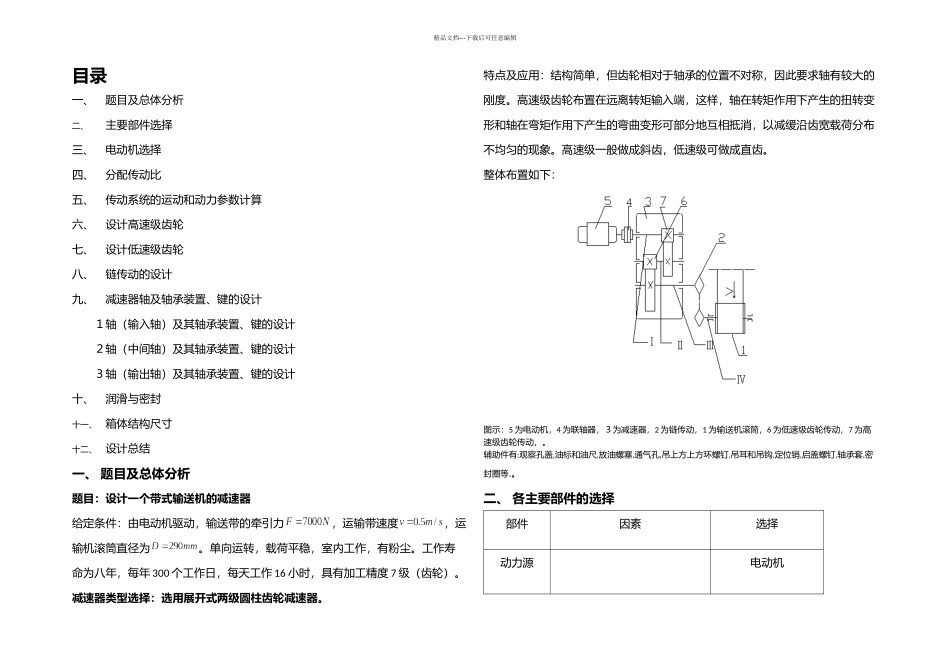

二级减速器的设计过程_第1页
1/18

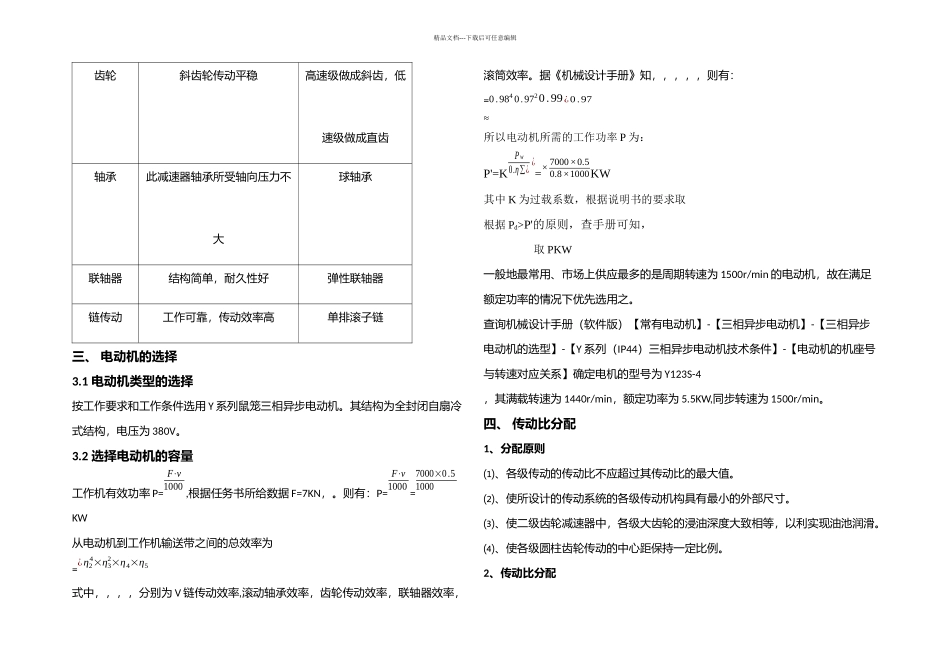

二级减速器的设计过程_第2页
2/18

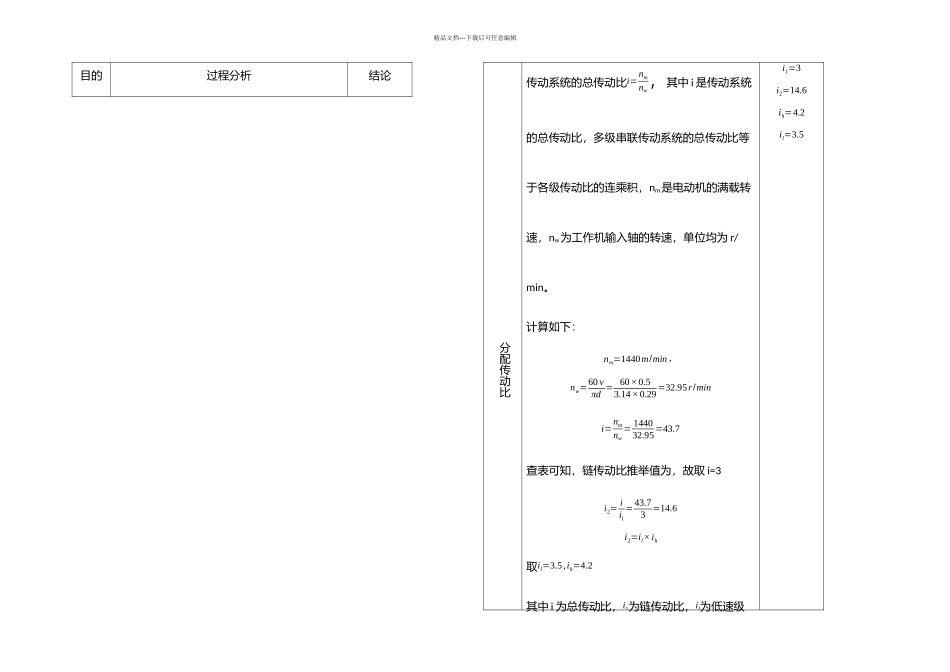

二级减速器的设计过程_第3页
3/18
精品文档---下载后可任意编辑目录一、题目及总体分析二、主要部件选择三、电动机选择四、分配传动比五、传动系统的运动和动力参数计算六、设计高速级齿轮七、设计低速级齿轮八、链传动的设计九、减速器轴及轴承装置、键的设计1轴(输入轴)及其轴承装置、键的设计2轴(中间轴)及其轴承装置、键的设计3轴(输出轴)及其轴承装置、键的设计十、润滑与密封十一、 箱体结构尺寸十二、 设计总结一、 题目及总体分析题目:设计一个带式输送机的减速器给定条件:由电动机驱动,输送带的牵引力,运输带速度,运输机滚筒直径为。单向运转,载荷平稳,室内工作,有粉尘。工作寿命为八年,每年 300 个工作日,每天工作 16 小时,具有加工精度 7 级(齿轮)。减速器类型选择:选用展开式两级圆柱齿轮减速器。特点及应用:结构简单,但齿轮相对于轴承的位置不对称,因此要求轴有较大的刚度。高速级齿轮布置在远离转矩输入端,这样,轴在转矩作用下产生的扭转变形和轴在弯矩作用下产生的弯曲变形可部分地互相抵消,以减缓沿齿宽载荷分布不均匀的现象。高速级一般做成斜齿,低速级可做成直齿。整体布置如下:图示:5 为电动机,4 为联轴器,3为减速器,2 为链传动,1 为输送机滚筒,6 为低速级齿轮传动,7 为高速级齿轮传动,。辅助件有:观察孔盖,油标和油尺,放油螺塞,通气孔,吊上方上方环螺钉,吊耳和吊钩,定位销,启盖螺钉,轴承套,密封圈等.。二、 各主要部件的选择部件因素选择动力源电动机精品文档---下载后可任意编辑齿轮斜齿轮传动平稳高速级做成斜齿,低速级做成直齿轴承此减速器轴承所受轴向压力不大球轴承联轴器结构简单,耐久性好弹性联轴器链传动工作可靠,传动效率高单排滚子链三、 电动机的选择3.1 电动机类型的选择按工作要求和工作条件选用 Y 系列鼠笼三相异步电动机。其结构为全封闭自扇冷式结构,电压为 380V。3.2 选择电动机的容量工作机有效功率 P=F⋅v1000 ,根据任务书所给数据 F=7KN,。则有:P=F⋅v1000 =7000×0.51000KW从电动机到工作机输送带之间的总效率为=¿η24×η32×η4×η5式中,,,,分别为 V 链传动效率,滚动轴承效率,齿轮传动效率,联轴器效率,滚筒效率。据《机械设计手册》知,,,,,则有:=0.984 0.9720.99¿0.97≈所以电动机所需的工作功率 P 为:P'=KP w0.η∑¿¿=× 7000×0.50.8×1000KW 其中 K 为过载系数,根据说明书的要求取根据 Pd>P'的原则,查手册可知,取 PKW一...
