二级泵站设计计算说明书

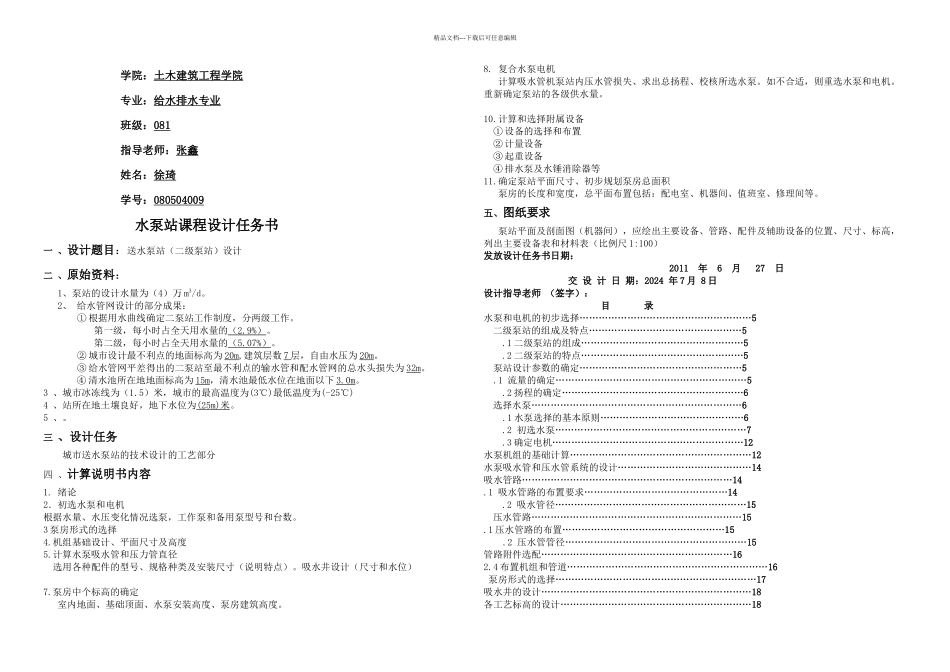

精品文档---下载后可任意编辑学院：土木建筑工程学院专业：给水排水专业班级：081指导老师：张鑫姓名：徐琦学号：080504009水泵站课程设计任务书一 、设计题目：送水泵站（二级泵站）设计二 、原始资料：1、泵站的设计水量为（4）万 m3/d。2、 给水管网设计的部分成果：① 根据用水曲线确定二泵站工作制度，分两级工作。第一级，每小时占全天用水量的（ 2.9% ） 。第二级，每小时占全天用水量的（ 5.07% ） 。② 城市设计最不利点的地面标高为 20m,建筑层数 7 层，自由水压为 20m。③ 给水管网平差得出的二泵站至最不利点的输水管和配水管网的总水头损失为 32m。④ 清水池所在地地面标高为 15m，清水池最低水位在地面以下 3.0m。3 、城市冰冻线为（1.5）米，城市的最高温度为(3℃)最低温度为(-25℃)4 、站所在地土壤良好，地下水位为(25m) 米 。5 、。三 、设计任务城市送水泵站的技术设计的工艺部分四 、计算说明书内容1. 绪论2．初选水泵和电机根据水量、水压变化情况选泵，工作泵和备用泵型号和台数。3 泵房形式的选择4.机组基础设计、平面尺寸及高度5.计算水泵吸水管和压力管直径选用各种配件的型号、规格种类及安装尺寸（说明特点）。吸水井设计（尺寸和水位）7.泵房中个标高的确定 室内地面、基础顶面、水泵安装高度、泵房建筑高度。8. 复合水泵电机 计算吸水管机泵站内压水管损失、求出总扬程、校核所选水泵。如不合适，则重选水泵和电机。重新确定泵站的各级供水量。10.计算和选择附属设备① 设备的选择和布置② 计量设备③ 起重设备④ 排水泵及水锤消除器等11.确定泵站平面尺寸、初步规划泵房总面积 泵房的长度和宽度，总平面布置包括：配电室、机器间、值班室、修理间等。五、图纸要求 泵站平面及剖面图（机器间），应绘出主要设备、管路、配件及辅助设备的位置、尺寸、标高，列出主要设备表和材料表（比例尺 1:100）发放设计任务书日期： 2011 年 6 月 27 日交 设 计 日 期：2024 年 7 月 8 日设计指导老师 （签字）：目 录水泵和电机的初步选择………………………………………………5二级泵站的组成及特点…………………………………………5.1 二级泵站的组成……………………………………………5.2 二级泵站的特点……………………………………………5泵站设计参数的确定……………………………………………5.1 流量的确定……………………………………………………5.2...
