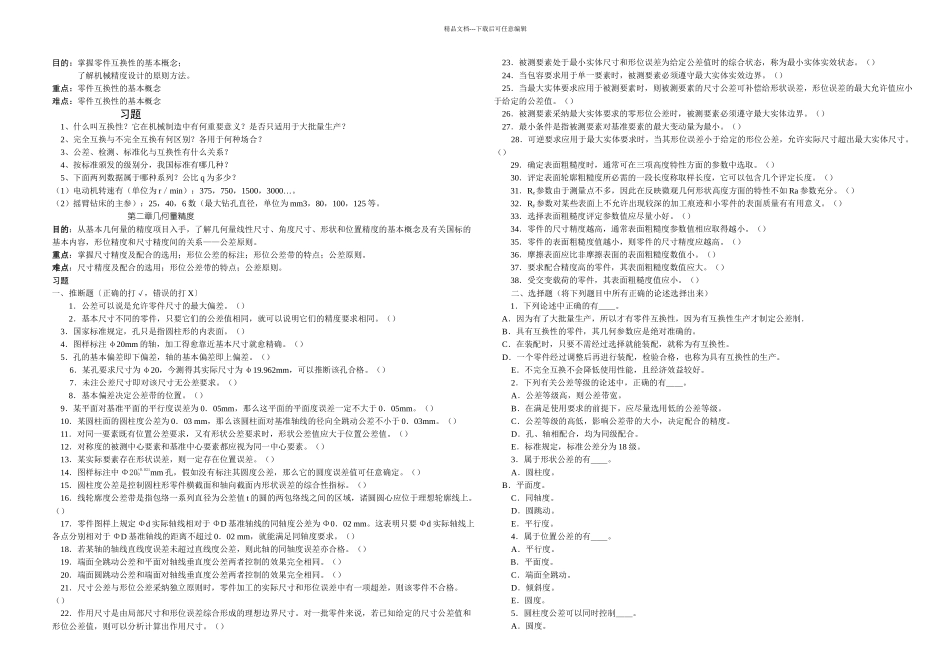

精品文档---下载后可任意编辑目的:掌握零件互换性的基本概念;了解机械精度设计的原则方法。重点:零件互换性的基本概念难点:零件互换性的基本概念习题 1、什么叫互换性?它在机械制造中有何重要意义?是否只适用于大批量生产? 2、完全互换与不完全互换有何区别?各用于何种场合? 3、公差、检测、标准化与互换性有什么关系? 4、按标准颁发的级别分,我国标准有哪几种? 5、下面两列数据属于哪种系列?公比 q 为多少?(1)电动机转速有(单位为 r/min):375,750,1500,3000…。(2)摇臂钻床的主参):25,40,6 数(最大钻孔直径,单位为 mm3,80,100,125 等。第二章几何量精度目的:从基本几何量的精度项目入手,了解几何量线性尺寸、角度尺寸、形状和位置精度的基本概念及有关国标的基本内容,形位精度和尺寸精度间的关系——公差原则。重点:掌握尺寸精度及配合的选用;形位公差的标注;形位公差带的特点;公差原则。难点:尺寸精度及配合的选用;形位公差带的特点;公差原则。习题一、推断题〔正确的打√,错误的打 X〕1.公差可以说是允许零件尺寸的最大偏差。()2.基本尺寸不同的零件,只要它们的公差值相同,就可以说明它们的精度要求相同。() 3.国家标准规定,孔只是指圆柱形的内表面。() 4.图样标注 φ20mm 的轴,加工得愈靠近基本尺寸就愈精确。() 5.孔的基本偏差即下偏差,轴的基本偏差即上偏差。()6.某孔要求尺寸为 φ20,今测得其实际尺寸为 φ19.962mm,可以推断该孔合格。()7.未注公差尺寸即对该尺寸无公差要求。()8.基本偏差决定公差带的位置。() 9.某平面对基准平面的平行度误差为 0.05mm,那么这平面的平面度误差一定不大于 0.05mm。() 10.某圆柱面的圆柱度公差为 0.03 mm,那么该圆柱面对基准轴线的径向全跳动公差不小于 0.03mm。() 11.对同一要素既有位置公差要求,又有形状公差要求时,形状公差值应大于位置公差值。() 12.对称度的被测中心要素和基准中心要素都应视为同一中心要素。() 13.某实际要素存在形状误差,则一定存在位置误差。() 14.图样标注中 Φ20+0.021 0mm 孔,假如没有标注其圆度公差,那么它的圆度误差值可任意确定。() 15.圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。() 16.线轮廓度公差带是指包络一系列直径为公差值 t 的圆的两包络线之间的区域,诸圆圆心应位于理想轮廓线上。...
