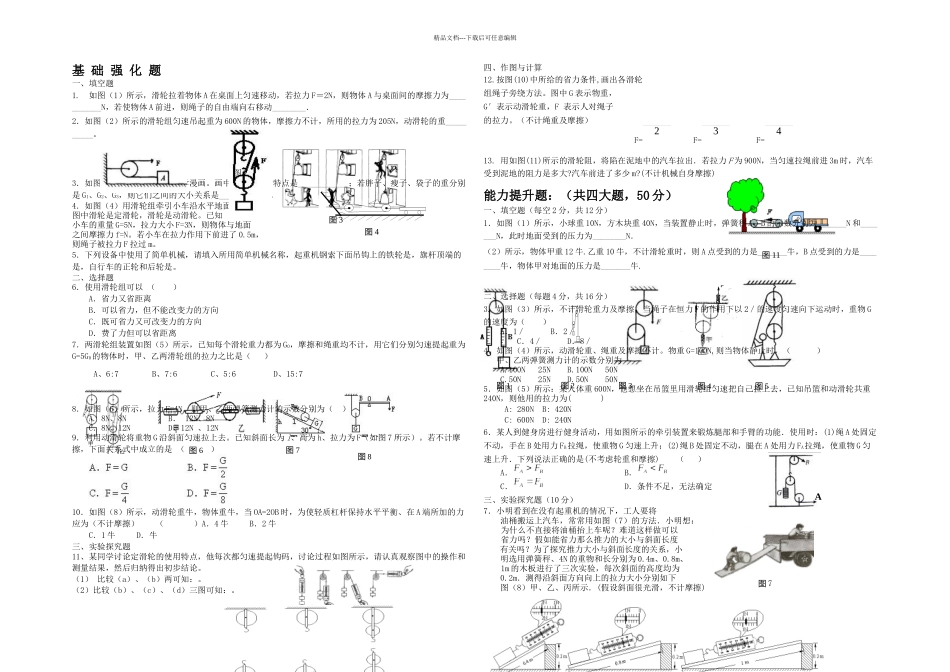

图 3图 4图 5图 6图 7图 8图 9图 11图 1AB乙甲图 2图 3图 4图 5A图 6图 7精品文档---下载后可任意编辑基 础 强 化 题一、填空题1
如图（1）所示，滑轮拉着物体 A 在桌面上匀速移动，若拉力 F＝2N，则物体 A 与桌面间的摩擦力为___________N，若使物体 A 前进，则绳子的自由端向右移动________．2．如图（2）所示的滑轮组匀速吊起重为 600N 的物体，摩擦力不计，所用的拉力为 205N，动滑轮的重__________
3．如图（3）所示的是一幅科学漫画
画中所用机械的特点是____________；若胖子、瘦子、袋子的重分别是 G1、G2、G3，则它们之间的大小关系是____________
4．如图（4）用滑轮组牵引小车沿水平地面匀速前进，图中滑轮是定滑轮，滑轮是动滑轮
已知小车的重量 G=5N，拉力大小 F=3N，则物体与地面之间摩擦力 f=N
若小车在拉力作用下前进了 0
5m，则绳子被拉力 F 拉过 m
5．下列设备中使用了简单机械，请填入所用简单机械名称，起重机钢索下面吊钩上的铁轮是，旗杆顶端的是，自行车的正轮和后轮是
二、选择题6．使用滑轮组可以 （ ）A．省力又省距离 B．可以省力，但不能改变力的方向 C．既可省力又可改变力的方向 D．费了力但可以省距离7．两滑轮组装置如图（5）所示，已知每个滑轮重力都为 G0，摩擦和绳重均不计，用它们分别匀速提起重为G=5G0的物体时，甲、乙两滑轮组的拉力之比是（ ）A、6:7 B、7:6 C、5:6 D、15:78．如图（6）所示，拉力 F=4N，则甲、乙两弹簧测力计的示数分别为（ ）A
8N、8N B． 12N、8NC．8N、12N D、12N 、12N9．利用动滑轮将重物 G 沿斜面匀速拉上去
已知斜面长为 l、高为 h、拉力为 F（如图 7 所示）
