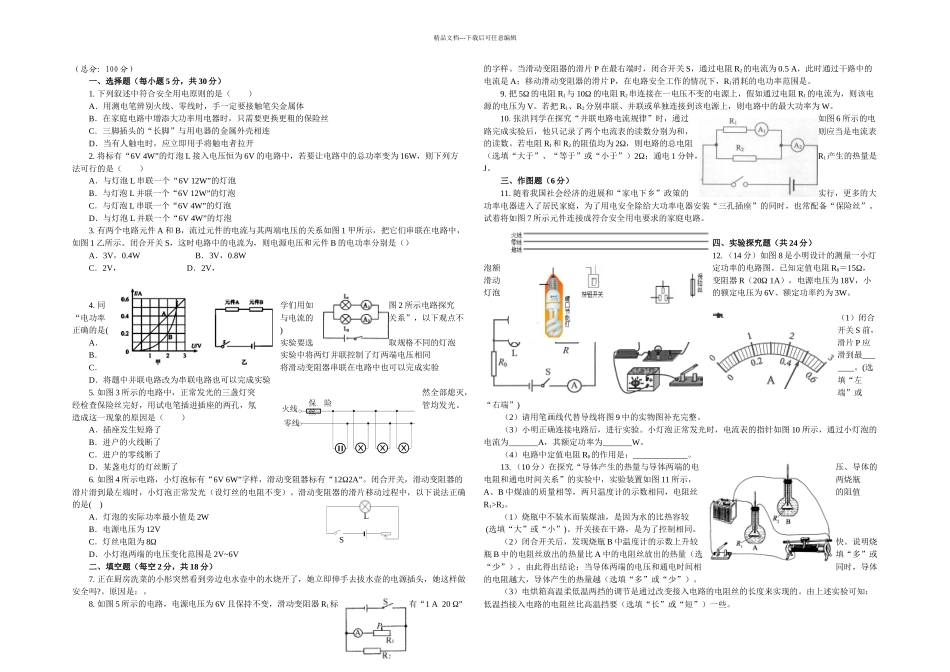

火线零线保险丝SL精品文档---下载后可任意编辑（总分：100 分） 一、选择题（每小题 5 分，共 30 分） 1. 下列叙述中符合安全用电原则的是（ ）A．用测电笔辨别火线、零线时，手一定要接触笔尖金属体B．在家庭电路中增添大功率用电器时，只需要更换更粗的保险丝C．三脚插头的“长脚”与用电器的金属外壳相连D．当有人触电时，应立即用手将触电者拉开2. 将标有“6V 4W”的灯泡 L 接入电压恒为 6V 的电路中，若要让电路中的总功率变为 16W，则下列方法可行的是（ ）A．与灯泡 L 串联一个“6V 12W”的灯泡B．与灯泡 L 并联一个“6V 12W”的灯泡C．与灯泡 L 串联一个“6V 4W”的灯泡D．与灯泡 L 并联一个“6V 4W”的灯泡3. 有两个电路元件 A 和 B，流过元件的电流与其两端电压的关系如图 1 甲所示，把它们串联在电路中，如图 1 乙所示。闭合开关 S，这时电路中的电流为，则电源电压和元件 B 的电功率分别是（）A．3V，0.4W B．3V，0.8W C．2V，D．2V，4. 同学们用如图 2 所示电路探究“电功率与电流的关系”，以下观点不正确的是( )A．实验要选取规格不同的灯泡B．实验中将两灯并联控制了灯两端电压相同C．将滑动变阻器串联在电路中也可以完成实验D．将题中并联电路改为串联电路也可以完成实验5. 如图 3 所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光。造成这一现象的原因是（ ）A．插座发生短路了B．进户的火线断了C．进户的零线断了D．某盏电灯的灯丝断了6. 如图 4 所示电路，小灯泡标有“6V 6W”字样，滑动变阻器标有“12Ω2A”。闭合开关，滑动变阻器的滑片滑到最左端时，小灯泡正常发光（设灯丝的电阻不变）。滑动变阻器的滑片移动过程中，以下说法正确的是( )A．灯泡的实际功率最小值是 2WB．电源电压为 12VC．灯丝电阻为 8ΩD．小灯泡两端的电压变化范围是 2V~6V二、填空题（每空 2 分，共 18 分）7. 正在厨房洗菜的小彤突然看到旁边电水壶中的水烧开了，她立即伸手去拔水壶的电源插头，她这样做安全吗?。原因是：。8. 如图 5 所示的电路，电源电压为 6V 且保持不变，滑动变阻器 R1标有“1 A 20 Ω”的字样。当滑动变阻器的滑片 P 在最右端时，闭合开关 S，通过电阻 R2的电流为 0.5 A，此时通过干路中的电流是 A；移动滑动变阻器的滑片 P，在电路安全工作的情况下，Rl消耗的电功率范围是。9. 把 5Ω...
