四肢格构柱制作加工工艺

四肢格构柱制作加工工艺_第1页
1/26
四肢格构柱制作加工工艺_第2页
2/26
四肢格构柱制作加工工艺_第3页
3/26

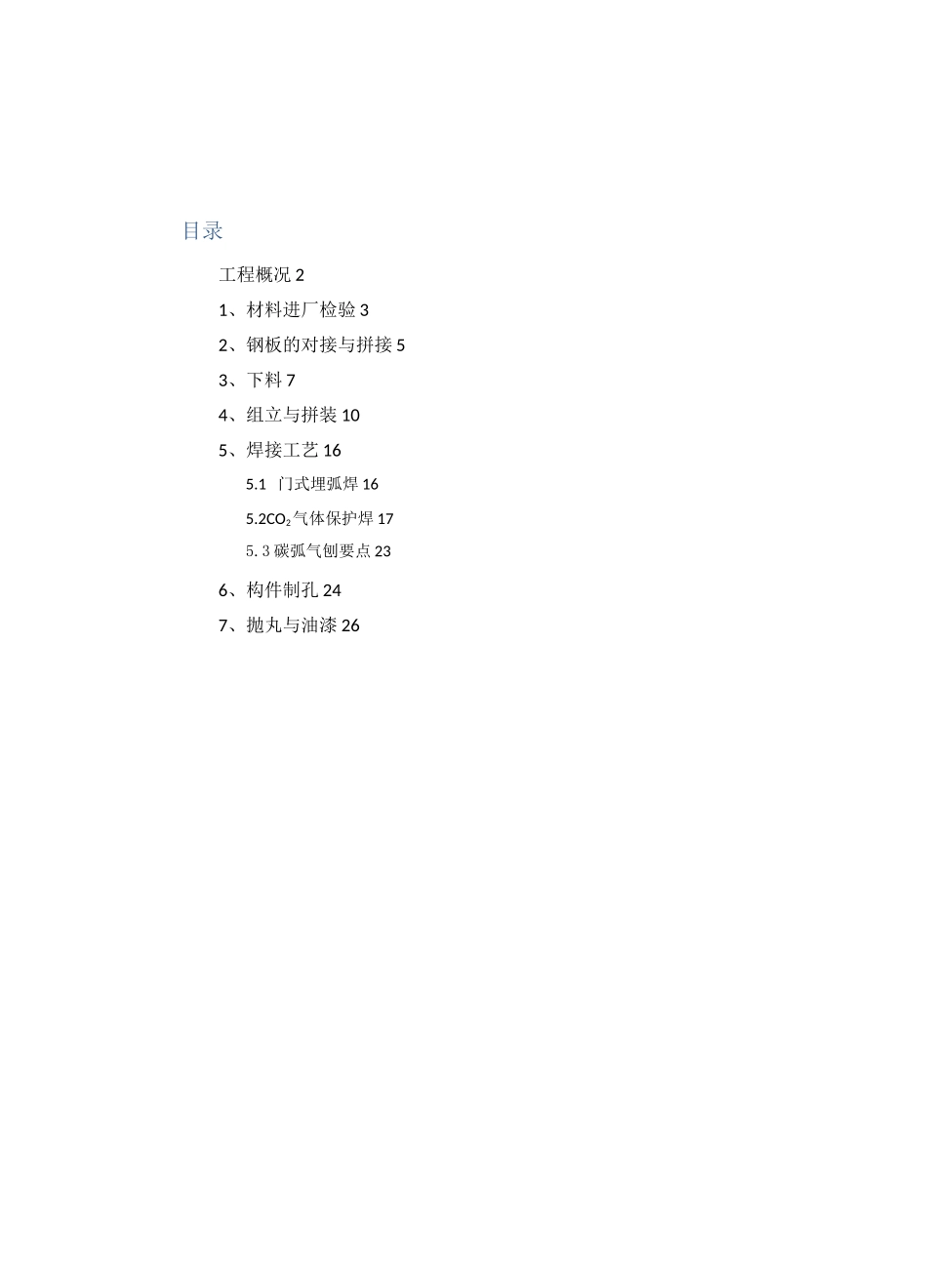

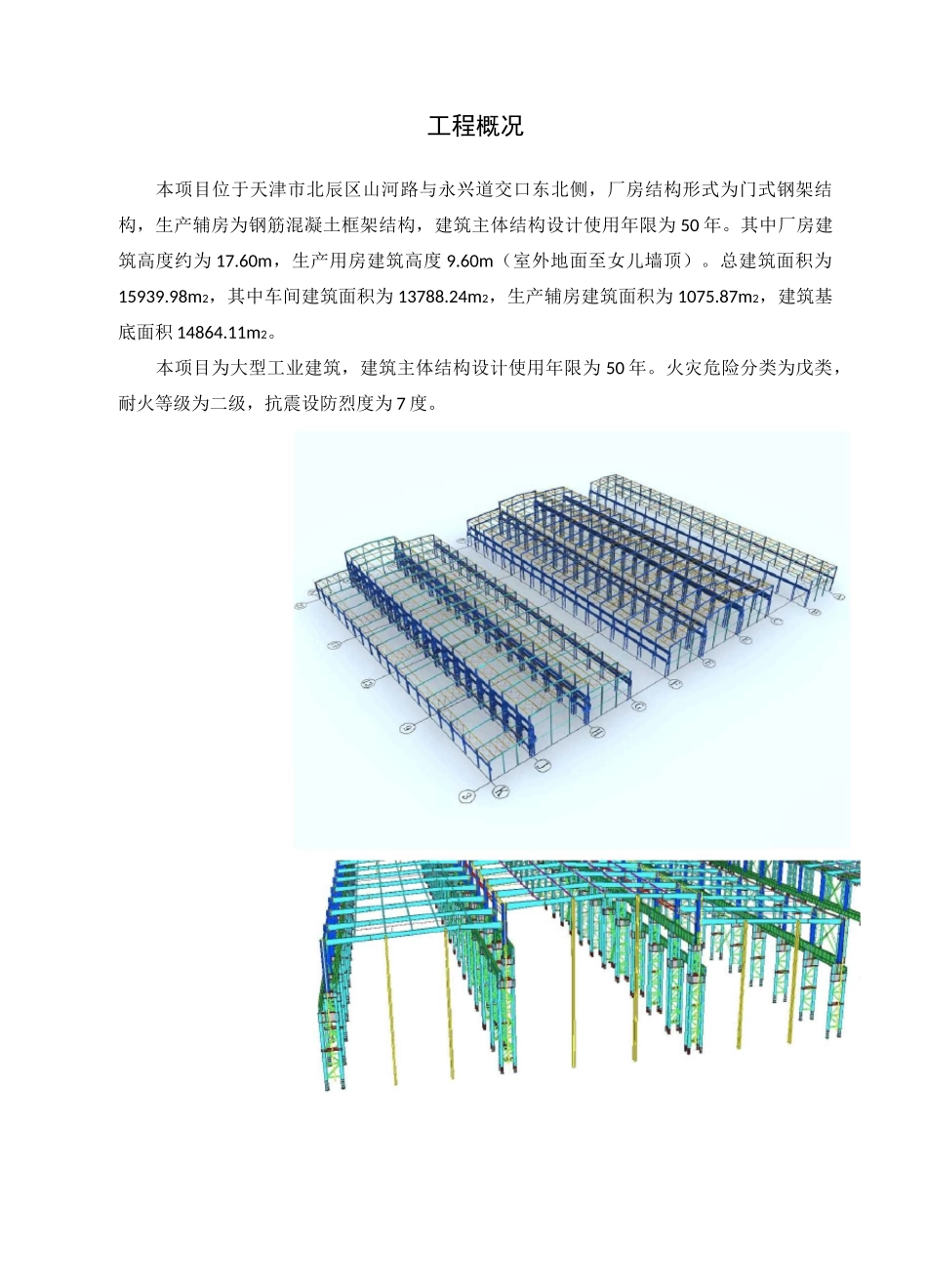

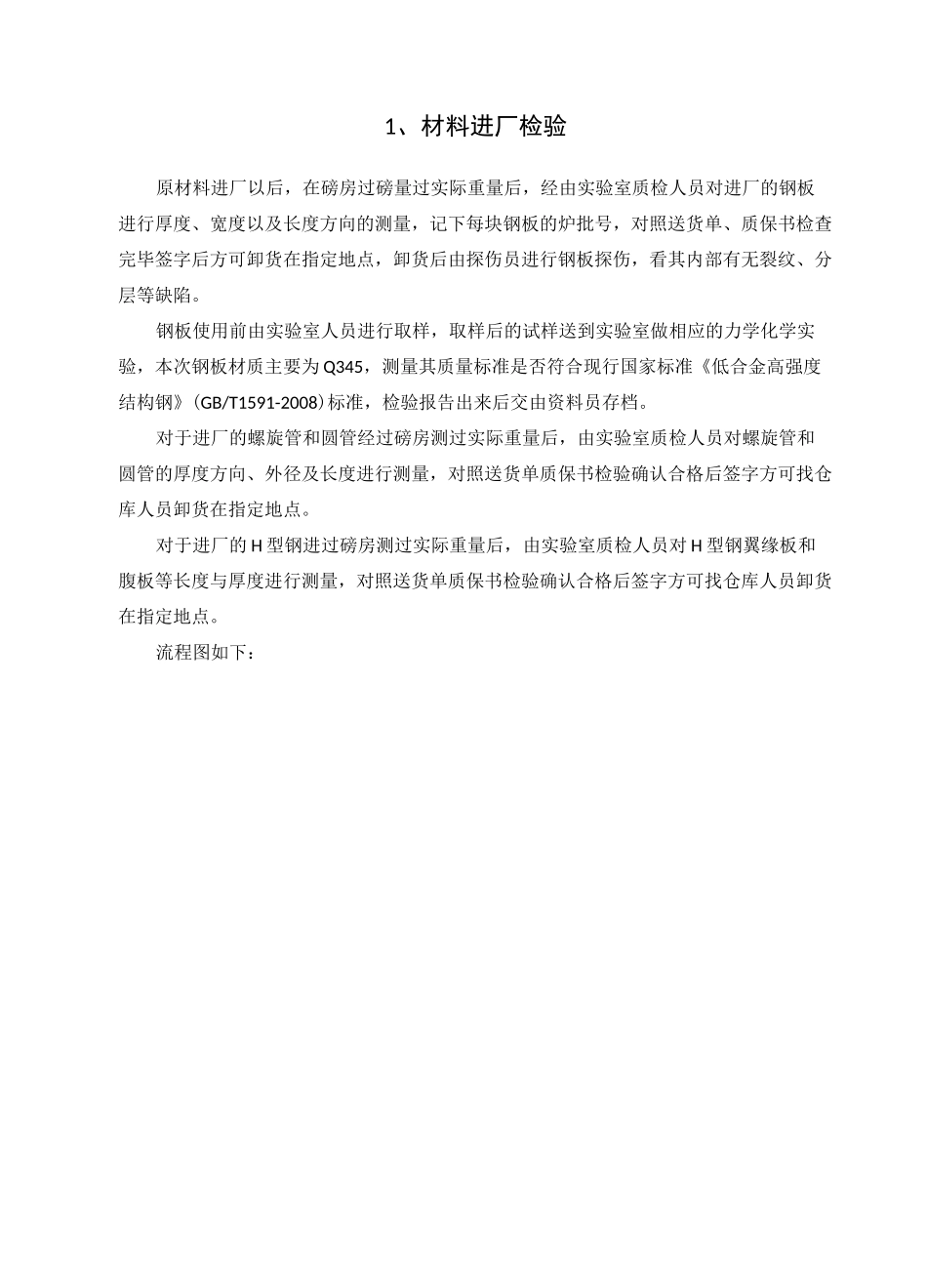

目录工程概况 21、材料进厂检验 32、钢板的对接与拼接 53、下料 74、组立与拼装 105、焊接工艺 165.1 门式埋弧焊 165.2CO2气体保护焊 175.3 碳弧气刨要点 236、构件制孔 247、抛丸与油漆 26工程概况本项目位于天津市北辰区山河路与永兴道交口东北侧,厂房结构形式为门式钢架结构,生产辅房为钢筋混凝土框架结构,建筑主体结构设计使用年限为 50 年。其中厂房建筑高度约为 17.60m,生产用房建筑高度 9.60m(室外地面至女儿墙顶)。总建筑面积为15939.98m2,其中车间建筑面积为 13788.24m2,生产辅房建筑面积为 1075.87m2,建筑基底面积 14864.11m2。本项目为大型工业建筑,建筑主体结构设计使用年限为 50 年。火灾危险分类为戊类,耐火等级为二级,抗震设防烈度为 7 度。1、材料进厂检验原材料进厂以后,在磅房过磅量过实际重量后,经由实验室质检人员对进厂的钢板进行厚度、宽度以及长度方向的测量,记下每块钢板的炉批号,对照送货单、质保书检查完毕签字后方可卸货在指定地点,卸货后由探伤员进行钢板探伤,看其内部有无裂纹、分层等缺陷。钢板使用前由实验室人员进行取样,取样后的试样送到实验室做相应的力学化学实验,本次钢板材质主要为 Q345,测量其质量标准是否符合现行国家标准《低合金高强度结构钢》(GB/T1591-2008)标准,检验报告出来后交由资料员存档。对于进厂的螺旋管和圆管经过磅房测过实际重量后,由实验室质检人员对螺旋管和圆管的厚度方向、外径及长度进行测量,对照送货单质保书检验确认合格后签字方可找仓库人员卸货在指定地点。对于进厂的 H 型钢进过磅房测过实际重量后,由实验室质检人员对 H 型钢翼缘板和腹板等长度与厚度进行测量,对照送货单质保书检验确认合格后签字方可找仓库人员卸货在指定地点。流程图如下:2、钢板的对接与拼接1.1 板在拼接前应检查材质、规格(L*B*H)、数量及各拼接尺寸是否和图纸要求相符。1.2凡是两个接头以上的拼接板,拼接位置应由工艺人员确定,拼接人员不得随意拼接。1.3使用的板材长度不够,需要拼接时,必须按工艺要求进行拼接,确定拼接长度和位置,拼接的板材必须用记号笔在拼接板上标注拼接长度、规格和数量。1.4 各种钢焊接头的预放收缩量见表。名称接头式样预放收缩量(一个接头处)备注5=10-165=18-40钢板对接1)10〜16mm 厚钢板采用单面坡口对接;2)16mm 厚以上钢板采用 X 型双面坡口对接;1.5〜22.5-31.5拼接前注意检查坡口方向和形式是否和...
