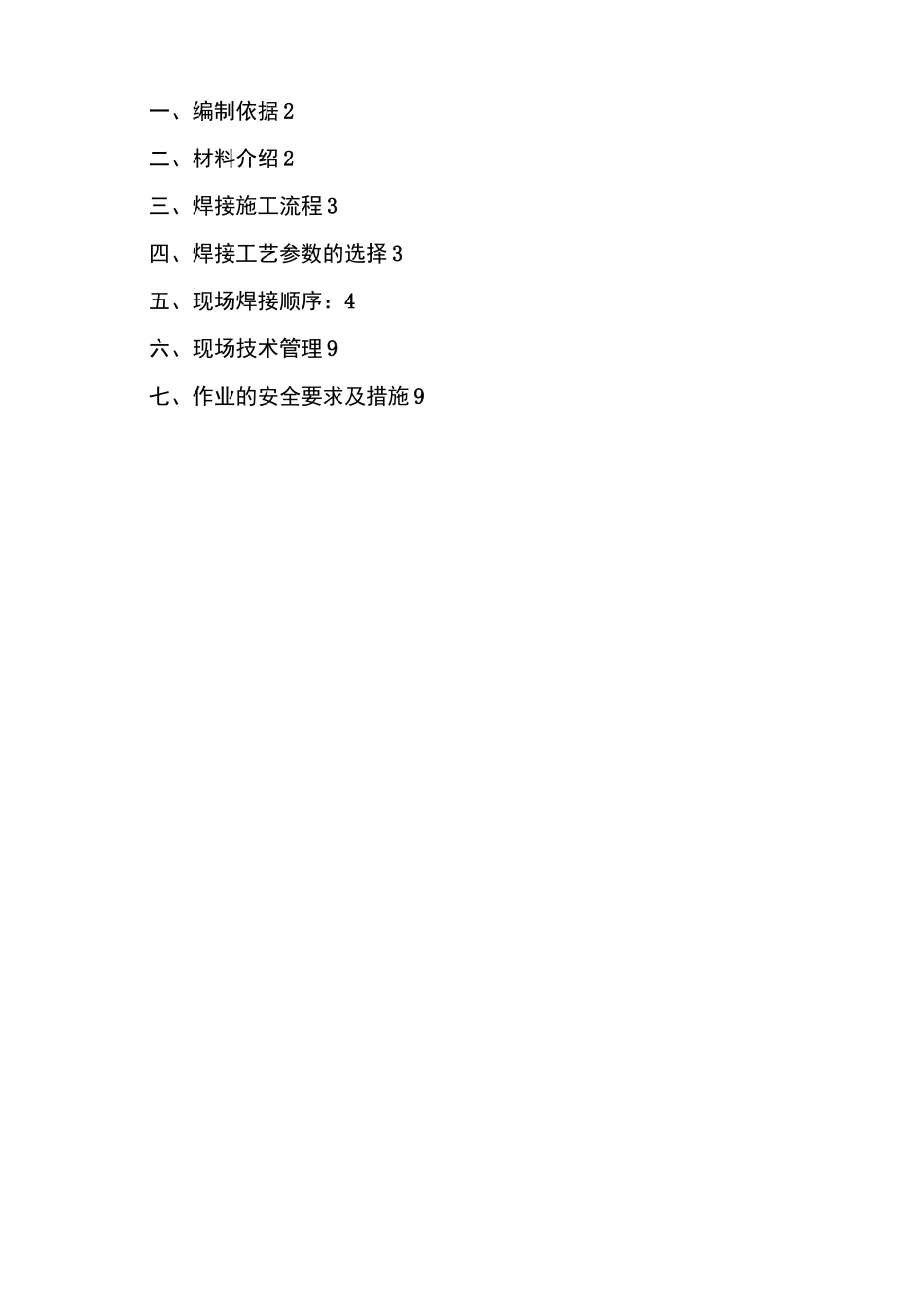

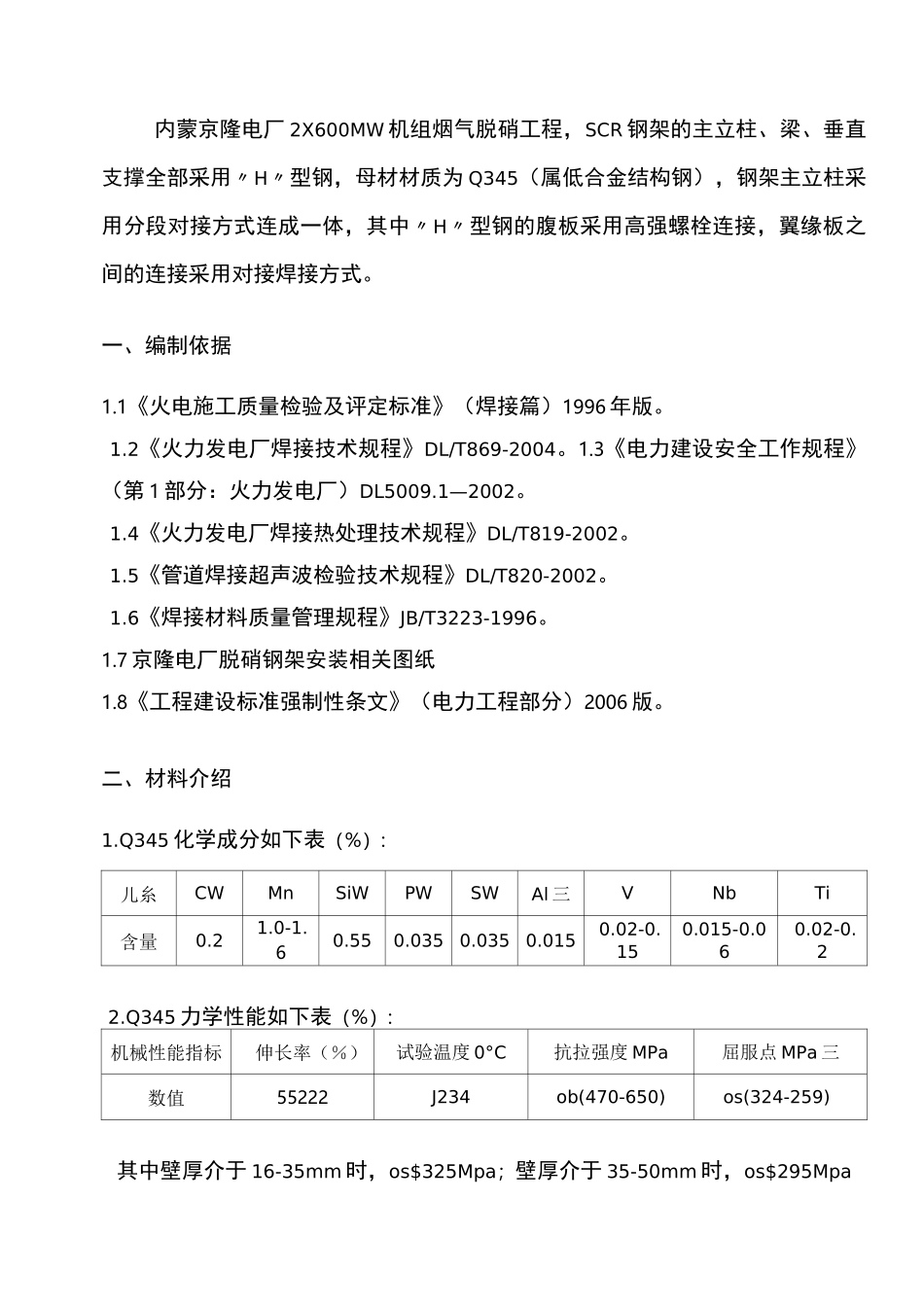

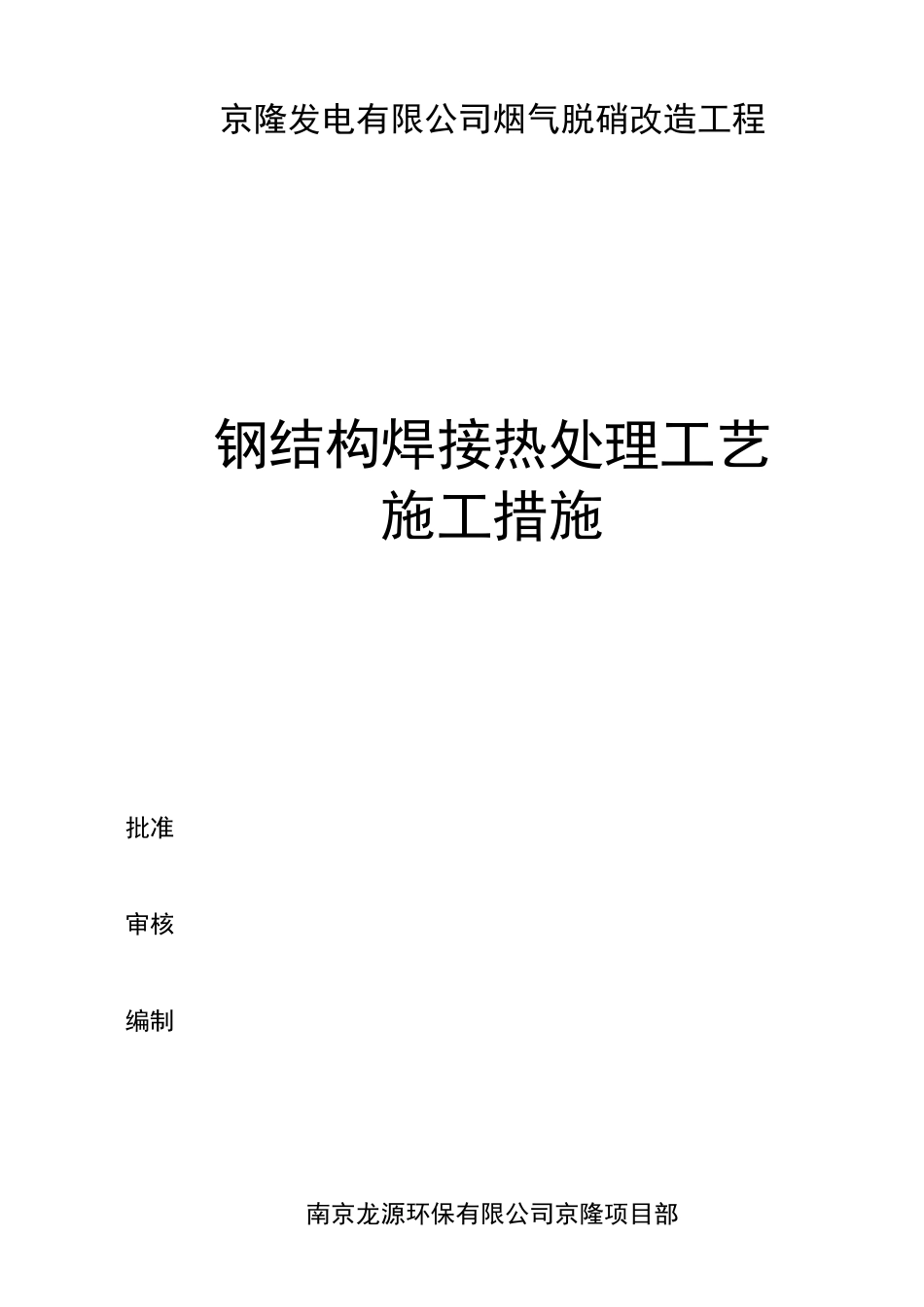

京隆发电有限公司烟气脱硝改造工程钢结构焊接热处理工艺施工措施批准审核编制南京龙源环保有限公司京隆项目部一、编制依据 2二、材料介绍 2三、焊接施工流程 3四、焊接工艺参数的选择 3五、现场焊接顺序:4六、现场技术管理 9七、作业的安全要求及措施 9内蒙京隆电厂 2X600MW 机组烟气脱硝工程,SCR 钢架的主立柱、梁、垂直支撑全部采用〃H〃型钢,母材材质为 Q345(属低合金结构钢),钢架主立柱采用分段对接方式连成一体,其中〃H〃型钢的腹板采用高强螺栓连接,翼缘板之间的连接采用对接焊接方式。一、编制依据1.1《火电施工质量检验及评定标准》(焊接篇)1996 年版。1.2《火力发电厂焊接技术规程》DL/T869-2004。1.3《电力建设安全工作规程》(第 1 部分:火力发电厂)DL5009.1—2002。1.4《火力发电厂焊接热处理技术规程》DL/T819-2002。1.5《管道焊接超声波检验技术规程》DL/T820-2002。1.6《焊接材料质量管理规程》JB/T3223-1996。1.7 京隆电厂脱硝钢架安装相关图纸1.8《工程建设标准强制性条文》(电力工程部分)2006 版。二、材料介绍1.Q345 化学成分如下表(%):儿糸CWMnSiWPWSWAl 三VNbTi含量0.21.0-1.60.550.0350.0350.0150.02-0.150.015-0.060.02-0.22.Q345 力学性能如下表(%):机械性能指标伸长率(%)试验温度 0°C抗拉强度 MPa屈服点 MPa 三数值55222J234ob(470-650)os(324-259)其中壁厚介于 16-35mm 时,os$325Mpa;壁厚介于 35-50mm 时,os$295Mpa3.Q345 钢的焊接特点3.1 碳当量(Ceq)Ceq=0.49%,大于 0.45%,可见 Q345 钢焊接性能不是很好,需要在焊接时制定严格的工艺措施。3.2Q345 钢在焊接时易出现的问题3.2.1热影响区的淬硬倾向Q345 钢在焊接冷却过程中,热影响区容易形成淬火组织-马氏体,使近缝区的硬度提高,塑性下降。结果导致焊后发生裂纹。3.2.2冷裂纹敏感性Q345 钢的焊接裂纹主要是冷裂纹。三、焊接施工流程1、坡口清理准备一点固一焊前预热一焊接一施焊一自检/专检一焊后热处理一无损检验(合格)焊接材料的选用2、由于 Q345 钢的冷裂纹倾向较大,应选用低氢型的焊接材料,同时考虑到焊接接头应与母材等强的原则,选用 E5015(J507)型电焊条。3、对于要求焊接的部位严格按图纸要求施焊,注意坡口角度、间隙及焊角高度。4、焊接过程应注意层间清理和层间检查,确保无裂纹、气孔、夹渣等缺陷,方可继续施焊。5、焊接过程应注意接头和收弧质量,接头应熔合良好,收弧时弧坑应填满,以防...
