伊通河斜拉桥主塔施工技术

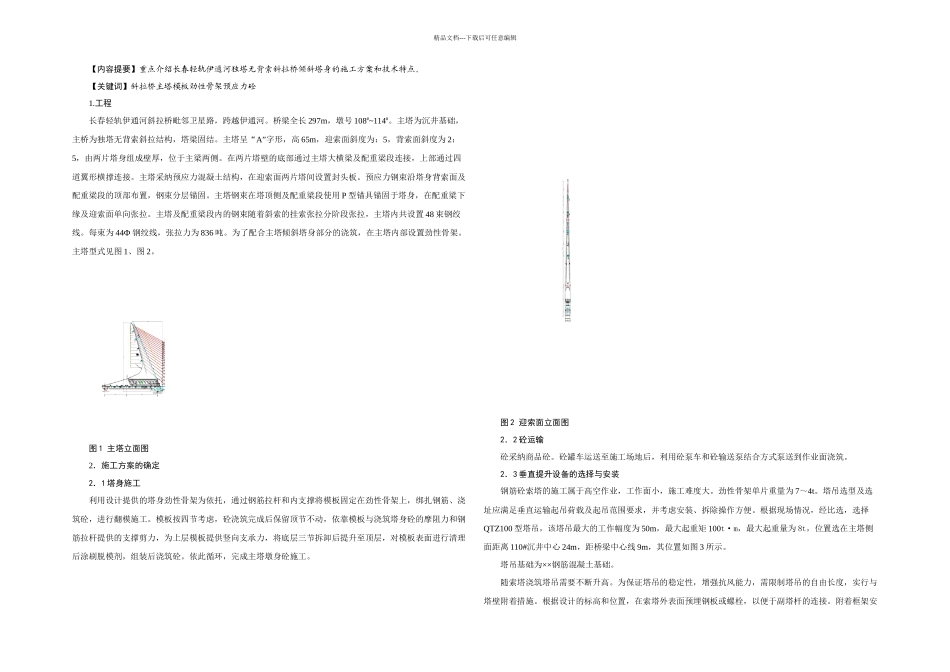

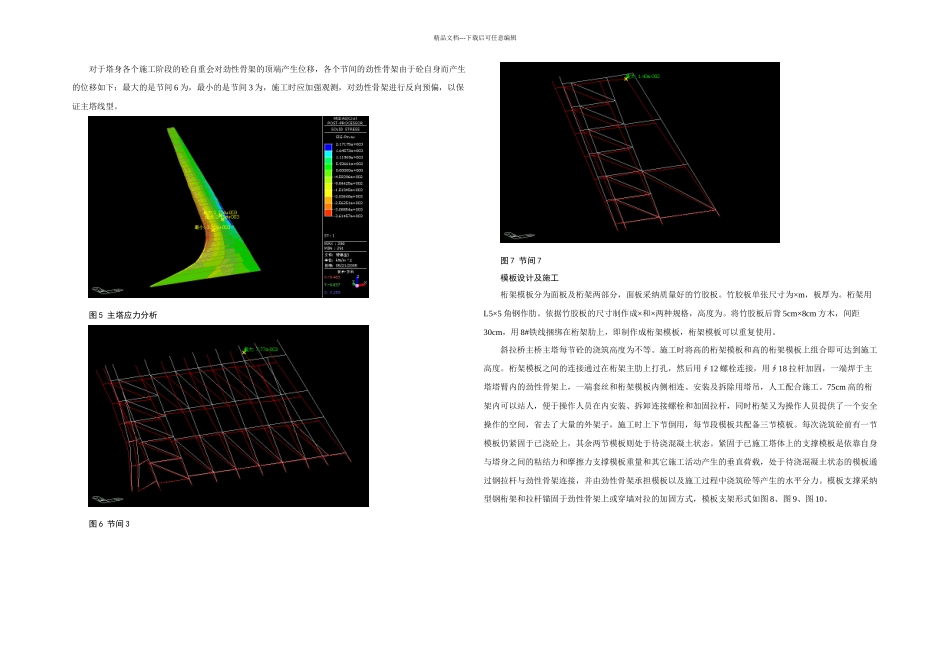

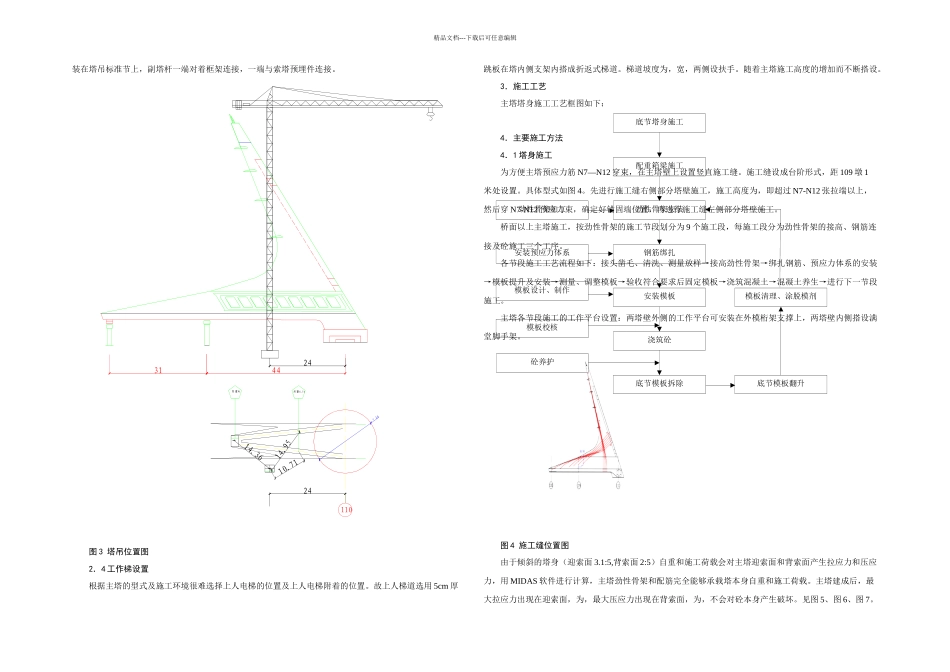

精品文档---下载后可任意编辑【内容提要】重点介绍长春轻轨伊通河独塔无背索斜拉桥倾斜塔身的施工方案和技术特点。【关键词】斜拉桥主塔模板劲性骨架预应力砼1.工程长春轻轨伊通河斜拉桥毗邻卫星路，跨越伊通河。桥梁全长 297m，墩号 108#~114#。主塔为沉井基础，主桥为独塔无背索斜拉结构，塔梁固结。主塔呈“A”字形，高 65m，迎索面斜度为：5，背索面斜度为 2：5，由两片塔身组成壁厚，位于主梁两侧。在两片塔壁的底部通过主塔大横梁及配重梁段连接，上部通过四道翼形横撑连接。主塔采纳预应力混凝土结构，在迎索面两片塔间设置封头板。预应力钢束沿塔身背索面及配重梁段的顶部布置，钢束分层锚固。主塔钢束在塔顶侧及配重梁段使用 P 型锚具锚固于塔身，在配重梁下缘及迎索面单向张拉。主塔及配重梁段内的钢束随着斜索的挂索张拉分阶段张拉，主塔内共设置 48 束钢绞线。每束为 44Ф 钢绞线，张拉力为 836 吨。为了配合主塔倾斜塔身部分的浇筑，在主塔内部设置劲性骨架。主塔型式见图 1、图 2。图 1 主塔立面图2．施工方案的确定2．1 塔身施工利用设计提供的塔身劲性骨架为依托，通过钢筋拉杆和内支撑将模板固定在劲性骨架上，绑扎钢筋、浇筑砼，进行翻模施工。模板按四节考虑，砼浇筑完成后保留顶节不动，依靠模板与浇筑塔身砼的摩阻力和钢筋拉杆提供的支撑剪力，为上层模板提供竖向支承力，将底层三节拆卸后提升至顶层，对模板表面进行清理后涂刷脱模剂，组装后浇筑砼。依此循环，完成主塔墩身砼施工。图 2 迎索面立面图2．2 砼运输砼采纳商品砼。砼罐车运送至施工场地后，利用砼泵车和砼输送泵结合方式泵送到作业面浇筑。2．3 垂直提升设备的选择与安装钢筋砼索塔的施工属于高空作业，工作面小，施工难度大。劲性骨架单片重量为 7～4t。塔吊选型及选址应满足垂直运输起吊荷载及起吊范围要求，并考虑安装、拆除操作方便。根据现场情况，经比选，选择QTZ100 型塔吊，该塔吊最大的工作幅度为 50m，最大起重矩 100t·m，最大起重量为 8t，位置选在主塔侧面距离 110#沉井中心 24m，距桥梁中心线 9m，其位置如图 3 所示。塔吊基础为××钢筋混凝土基础。随索塔浇筑塔吊需要不断升高。为保证塔吊的稳定性，增强抗风能力，需限制塔吊的自由长度，实行与塔壁附着措施。根据设计的标高和位置，在索塔外表面预埋钢板或螺栓，以便于副塔杆的连接。附着框架安底节塔身施工底节模板翻升安装模板钢筋绑扎配重箱梁施工底节模板...
