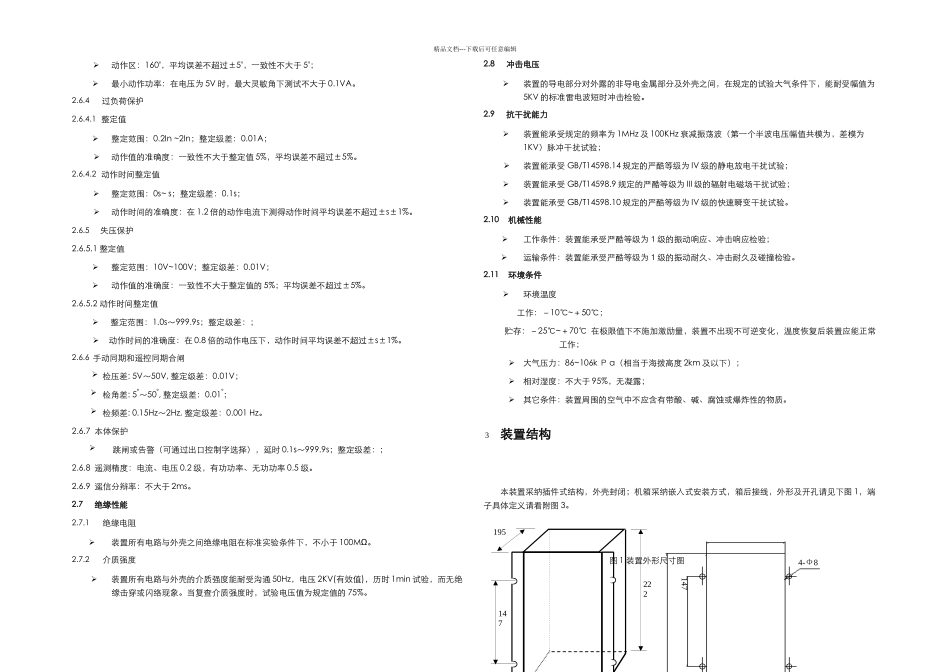

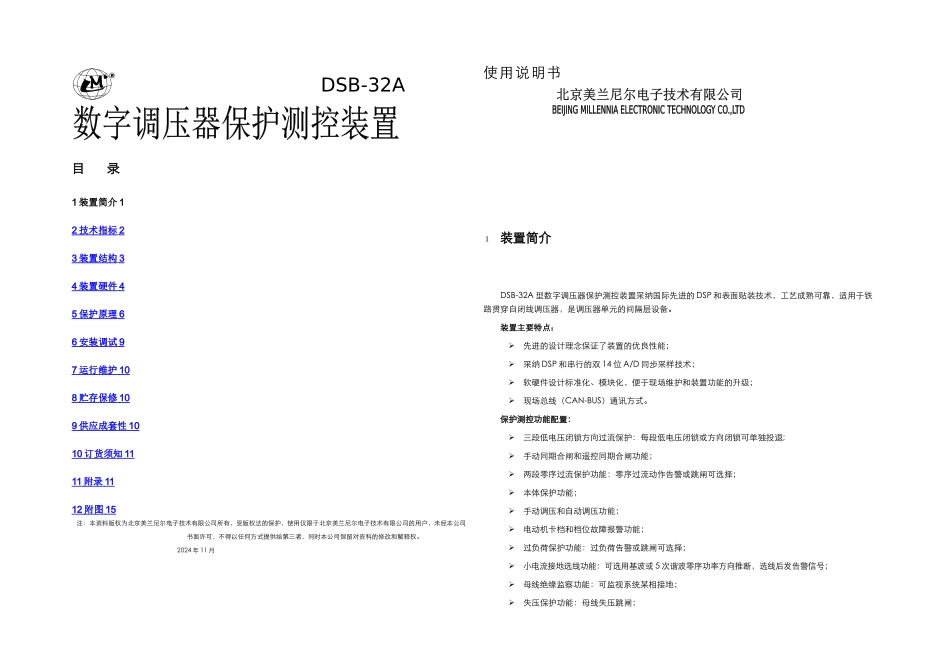

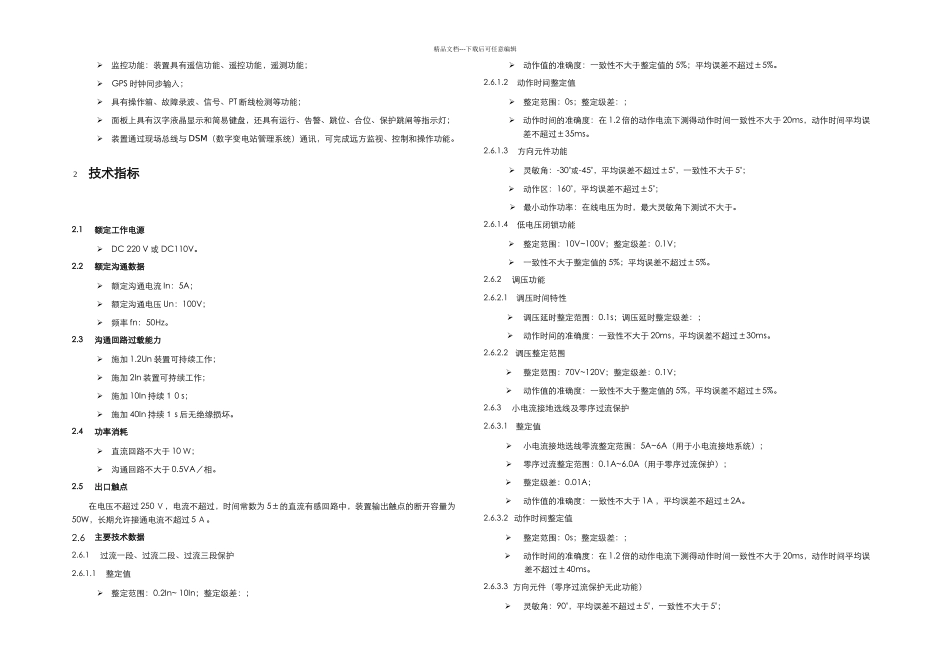

DSB-32A使用说明书目 录1 装置简介 12 技术指标 2 3 装置结构 3 4 装置硬件 4 5 保护原理 6 6 安装调试 9 7 运行维护 10 8 贮存 保 修 10 9 供应成套性 10 10 订货须知 11 11 附录 11 12 附图 15 注：本资料版权为北京美兰尼尔电子技术有限公司所有，受版权法的保护，使用仅限于北京美兰尼尔电子技术有限公司的用户，未经本公司书面许可，不得以任何方式提供给第三者，同时本公司保留对资料的修改和解释权。 2024 年 11 月1装置简介DSB-32A 型数字调压器保护测控装置采纳国际先进的 DSP 和表面贴装技术，工艺成熟可靠，适用于铁路贯穿自闭线调压器，是调压器单元的间隔层设备。装置主要特点：先进的设计理念保证了装置的优良性能；采纳 DSP 和串行的双 14 位 A/D 同步采样技术；软硬件设计标准化、模块化，便于现场维护和装置功能的升级；现场总线（CAN-BUS）通讯方式。保护测控功能配置：三段低电压闭锁方向过流保护：每段低电压闭锁或方向闭锁可单独投退;手动同期合闸和遥控同期合闸功能；两段零序过流保护功能：零序过流动作告警或跳闸可选择；本体保护功能；手动调压和自动调压功能；电动机卡档和档位故障报警功能；过负荷保护功能：过负荷告警或跳闸可选择；小电流接地选线功能：可选用基波或 5 次谐波零序功率方向推断，选线后发告警信号；母线绝缘监察功能：可监视系统某相接地；失压保护功能：母线失压跳闸；精品文档---下载后可任意编辑监控功能：装置具有遥信功能、遥控功能，遥测功能；GPS 时钟同步输入；具有操作箱、故障录波、信号、PT 断线检测等功能；面板上具有汉字液晶显示和简易键盘，还具有运行、告警、跳位、合位、保护跳闸等指示灯；装置通过现场总线与 DSM（数字变电站管理系统）通讯，可完成远方监视、控制和操作功能。2技术指标2.1额定工作电源DC 220 V 或 DC110V。2.2额定沟通数据额定沟通电流 In：5A；额定沟通电压 Un：100V；频率 fn：50Hz。2.3沟通回路过载能力施加 1.2Un 装置可持续工作；施加 2In 装置可持续工作；施加 10In 持续１ 0 s；施加 40In 持续１ s 后无绝缘损坏。2.4功率消耗直流回路不大于 10 Ｗ； 沟通回路不大于 0.5VA／相。2.5出口触点在电压不超过 250 Ｖ，电流不超过，时间常数为 5±的直流有感回路中，装置输出触点的断开容量为50W，长期允许接通...
