光纤光栅设计过程描述

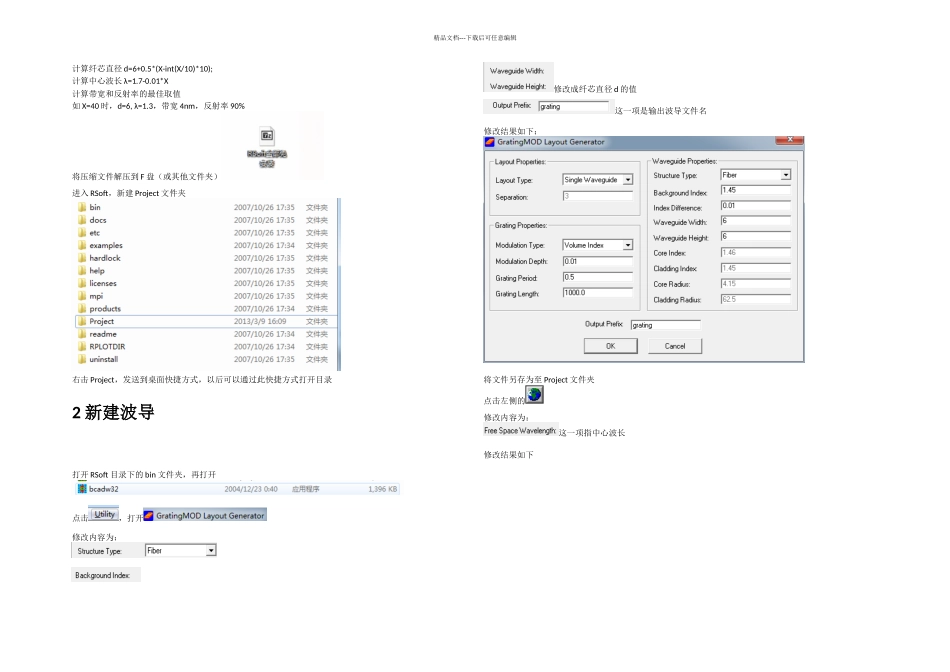

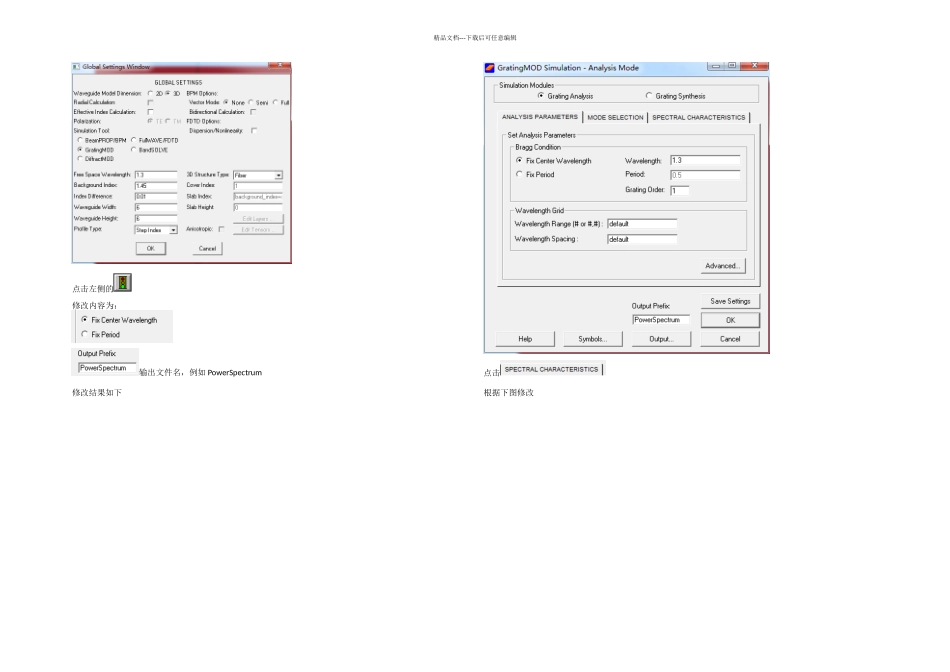

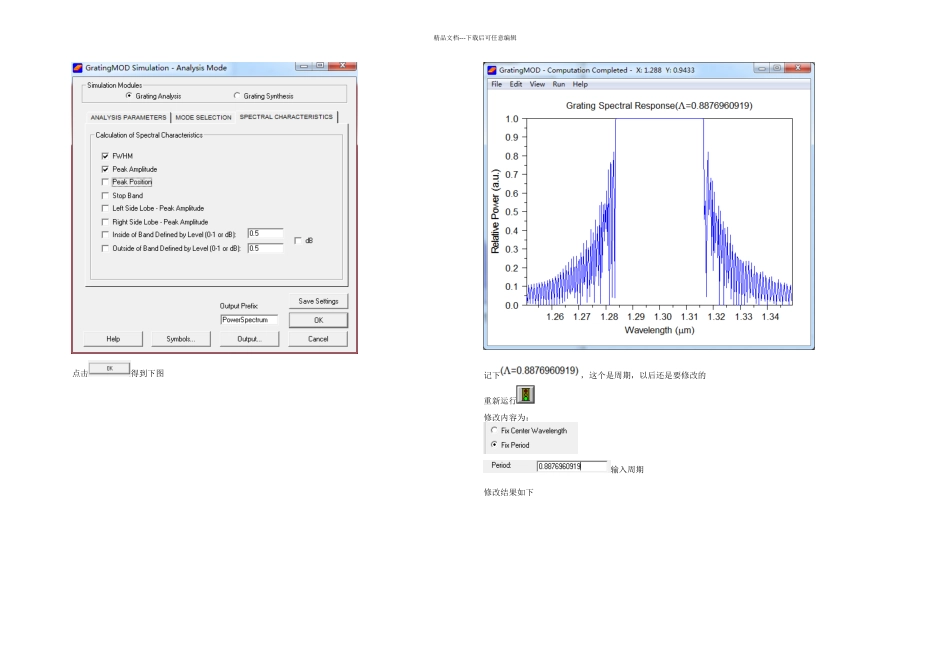

精品文档---下载后可任意编辑计算纤芯直径 d=6+0.5*(X-int(X/10)*10); 计算中心波长 λ=1.7-0.01*X计算带宽和反射率的最佳取值如 X=40 时，d=6, λ=1.3，带宽 4nm，反射率 90%将压缩文件解压到 F 盘（或其他文件夹）进入 RSoft，新建 Project 文件夹右击 Project，发送到桌面快捷方式，以后可以通过此快捷方式打开目录2 新建波导打开 RSoft 目录下的 bin 文件夹，再打开点击，打开修改内容为：修改成纤芯直径 d 的值这一项是输出波导文件名修改结果如下：将文件另存为至 Project 文件夹点击左侧的修改内容为：这一项指中心波长修改结果如下精品文档---下载后可任意编辑点击左侧的修改内容为：输出文件名，例如 PowerSpectrum修改结果如下点击根据下图修改精品文档---下载后可任意编辑点击得到下图记下，这个是周期，以后还是要修改的重新运行修改内容为：输入周期修改结果如下精品文档---下载后可任意编辑运行，得到下图点击上图中的 File,Export Graph,选择有 BMP 的一项（以后图片都这么输出，或者你也可以选择用截图工具直接截图）上图中指带宽，单位是微米，指反射率3 波导优化，主要是调制深度和波导长度的扫描变量 ModDelta 指调制深度变量 Length 指波导长度重新运行修改内容为：精品文档---下载后可任意编辑点击左侧按下图修改其中 ModDelta 是调制深度，Starting Vaule 是循环初始值，Ending Value 是循环结束值，Increment 是循环增量，search1 是输出文件名打开 Project 文件夹调制深度带宽（微米）反射率0.001000 0.002200 0.211901 0.001500 0.002406 0.395523 0.002000 0.002662 0.562582 0.002500 0.002943 0.692601 0.003000 0.003227 0.785218 0.003500 0.003499 0.848121 0.004000 0.003746 0.889888 找到与你带宽最接近的一行本文档中要寻找带宽 4nm，反射率 90% 的一行由于文档中的带宽都比目标值要小，需要放宽范围本文档修改范围后如下图所示（请自行修改合适的范围）调制深度带宽（微米）反射率0.001000 0.002200 0.211901 0.001500 0.002406 0.395523 0.002000 0.002662 0.562582 0.002500 0.002943 0.692601 0.003000 0.003227 0.785218 0.003500 0.003499 0.848121 0.004000 0.003746 0.889888 其中调制深度为 0.004,已经比较接近目标值（带宽 4nm，反射率 90%）重新扫描变量（点击）波导长度（Length）作为外循环变量，以...
