全站仪使用手册全站仪说明书

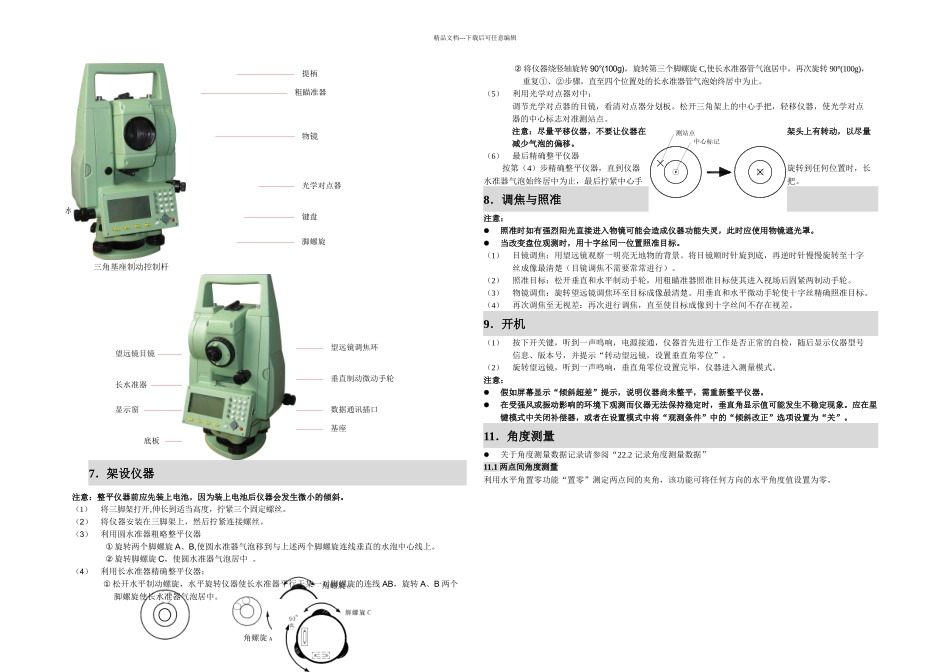

全站仪使用手册全站仪说明书_第1页
1/7

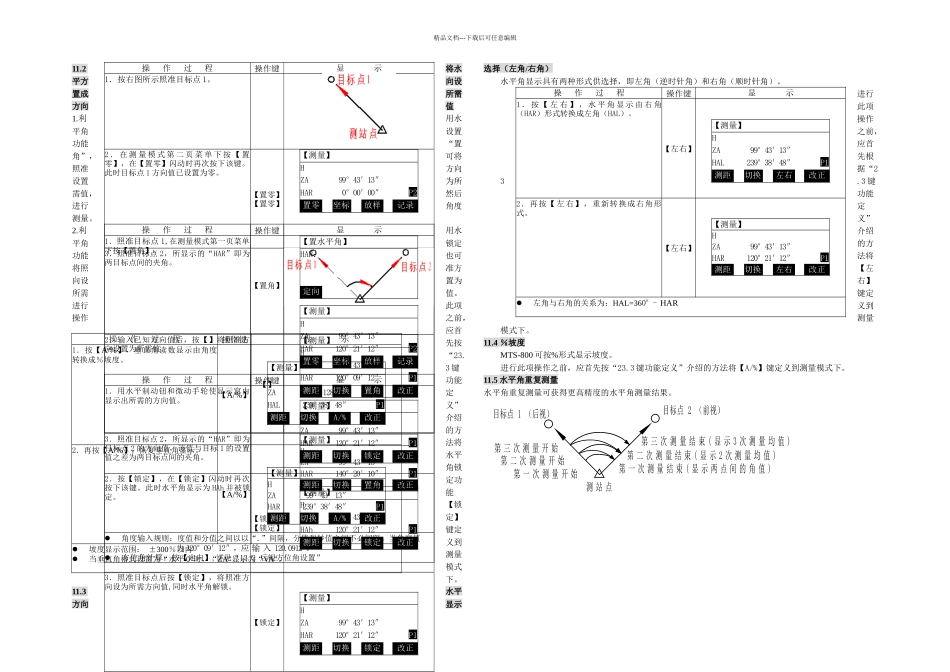

全站仪使用手册全站仪说明书_第2页
2/7

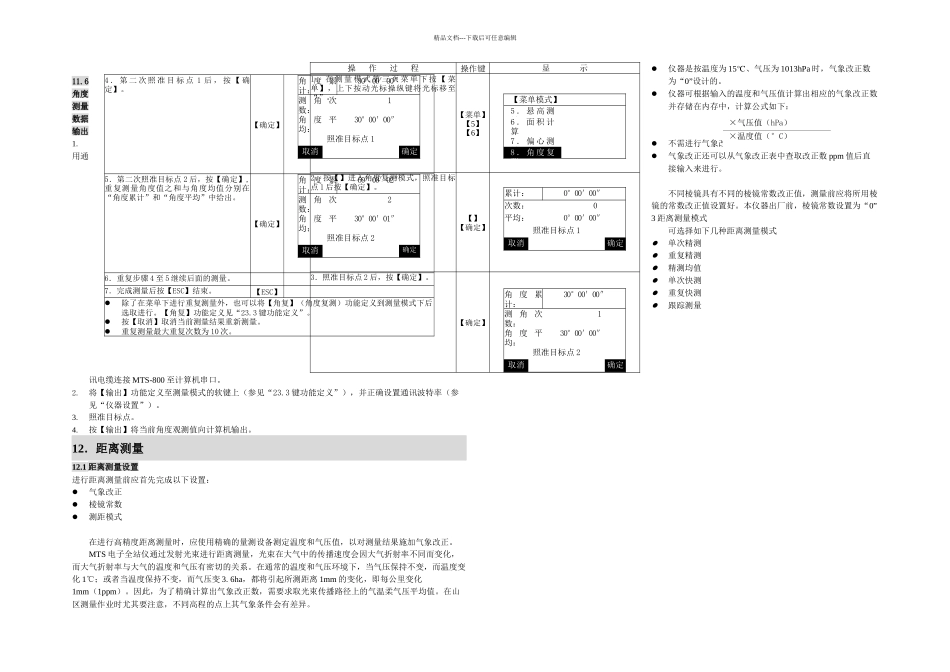

全站仪使用手册全站仪说明书_第3页
3/7
角螺旋 B角螺旋 C角螺旋 A精品文档---下载后可任意编辑7.架设仪器注意:整平仪器前应先装上电池,因为装上电池后仪器会发生微小的倾斜。(1)将三脚架打开,伸长到适当高度,拧紧三个固定螺丝。(2)将仪器安装在三脚架上,然后拧紧连接螺丝。(3)利用圆水准器粗略整平仪器① 旋转两个脚螺旋 A、B,使圆水准器气泡移到与上述两个脚螺旋连线垂直的水泡中心线上。② 旋转脚螺旋 C,使圆水准器气泡居中 。(4)利用长水准器精确整平仪器:① 松开水平制动螺旋,水平旋转仪器使长水准器平行于某一对脚螺旋的连线 AB,旋转 A、B 两个脚螺旋使长水准器气泡居中。② 将仪器绕竖轴旋转 90°(100g),旋转第三个脚螺旋 C,使长水准器管气泡居中,再次旋转 90°(100g),重复①、②步骤,直至四个位置处的长水准器管气泡始终居中为止。(5)利用光学对点器对中:调节光学对点器的目镜,看清对点器分划板。松开三角架上的中心手把,轻移仪器,使光学对点器的中心标志对准测站点。注意:尽量平移仪器,不要让仪器在架头上有转动,以尽量减少气泡的偏移。(6)最后精确整平仪器按第(4)步精确整平仪器,直到仪器旋转到任何位置时,长水准器气泡始终居中为止,最后拧紧中心手把。8.调焦与照准注意:照准时如有强烈阳光直接进入物镜可能会造成仪器功能失灵,此时应使用物镜遮光罩。当改变盘位观测时,用十字丝同一位置照准目标。(1)目镜调焦:用望远镜观察一明亮无地物的背景。将目镜顺时针旋到底,再逆时针慢慢旋转至十字丝成像最清楚(目镜调焦不需要常常进行)。(2)照准目标:松开垂直和水平制动手轮,用粗瞄准器照准目标使其进入视场后固紧两制动手轮。(3)物镜调焦:旋转望远镜调焦环至目标成像最清楚。用垂直和水平微动手轮使十字丝精确照准目标。(4)再次调焦至无视差:再次进行调焦,直至使目标成像到十字丝间不存在视差。9.开机(1)按下开关键,听到一声鸣响,电源接通,仪器首先进行工作是否正常的自检,随后显示仪器型号信息、版本号,并提示“转动望远镜,设置垂直角零位”。(2)旋转望远镜,听到一声鸣响,垂直角零位设置完毕,仪器进入测量模式。注意:假如屏幕显示“倾斜超差”提示,说明仪器尚未整平,需重新整平仪器。在受强风或振动影响的环境下观测而仪器无法保持稳定时,垂直角显示值可能发生不稳定现象。应在星键模式中关闭补偿器,或者在设置模式中将“观测条件”中的“倾斜改正”选项设置为“关”。11.角...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

全站仪使用手册全站仪说明书
