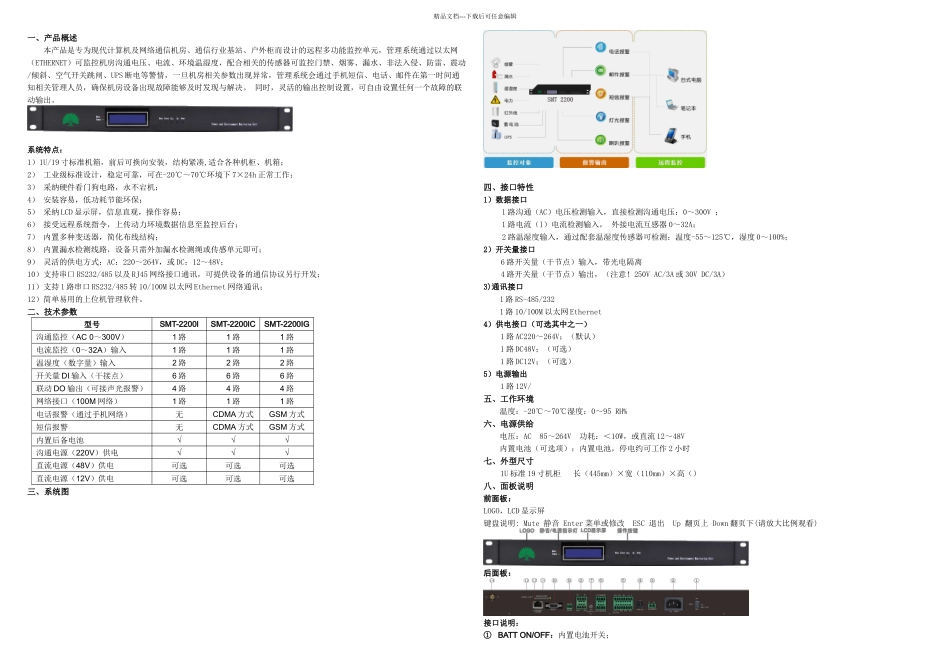

精品文档---下载后可任意编辑一、产品概述本产品是专为现代计算机及网络通信机房、通信行业基站、户外柜而设计的远程多功能监控单元，管理系统通过以太网（ETHERNET）可监控机房沟通电压、电流、环境温湿度，配合相关的传感器可监控门禁、烟雾、漏水、非法入侵、防雷、震动/倾斜、空气开关跳闸、UPS 断电等警情，一旦机房相关参数出现异常，管理系统会通过手机短信、电话、邮件在第一时间通知相关管理人员，确保机房设备出现故障能够及时发现与解决。 同时，灵活的输出控制设置，可自由设置任何一个故障的联动输出。系统特点： 1）1U/19 寸标准机箱，前后可换向安装，结构紧凑,适合各种机柜、机箱；2） 工业级标准设计，稳定可靠，可在-20℃～70℃环境下 7×24h 正常工作；3） 采纳硬件看门狗电路，永不宕机；4） 安装容易，低功耗节能环保；5） 采纳 LCD 显示屏，信息直观，操作容易；6） 接受远程系统指令，上传动力环境数据信息至监控后台；7） 内置多种变送器，简化布线结构；8） 内置漏水检测线路，设备只需外加漏水检测绳或传感单元即可；9） 灵活的供电方式：AC：220～264V，或 DC：12～48V；10）支持串口 RS232/485 以及 RJ45 网络接口通讯，可提供设备的通信协议另行开发；11）支持 1 路串口 RS232/485 转 10/100M 以太网 Ethernet 网络通讯；12）简单易用的上位机管理软件。二、技术参数型号SMT-2200ISMT-2200ICSMT-2200IG沟通监控（AC 0～300V）1 路1 路1 路电流监控（0～32A）输入1 路1 路1 路温湿度（数字量）输入2 路2 路2 路开关量 DI 输入（干接点）6 路6 路6 路联动 DO 输出（可接声光报警）4 路4 路4 路网络接口（100M 网络）1 路1 路1 路电话报警（通过手机网络）无CDMA 方式GSM 方式短信报警无CDMA 方式GSM 方式内置后备电池√√√沟通电源（220V）供电√√√直流电源（48V）供电可选可选可选直流电源（12V）供电可选可选可选三、系统图四、接口特性1）数据接口1 路沟通（AC）电压检测输入，直接检测沟通电压：0～300V ；1 路电流（I）电流检测输入， 外接电流互感器 0～32A；2 路温湿度输入，通过配套温湿度传感器可检测：温度-55～125℃，湿度 0～100%；2）开关量接口6 路开关量（干节点）输入，带光电隔离4 路开关量（干节点）输出，（注意！250V AC/3A 或 30V DC/3A）3)通讯接口1 路 RS-485/2321 路 10/100M 以太网 Ethernet4）供电接口（可...
