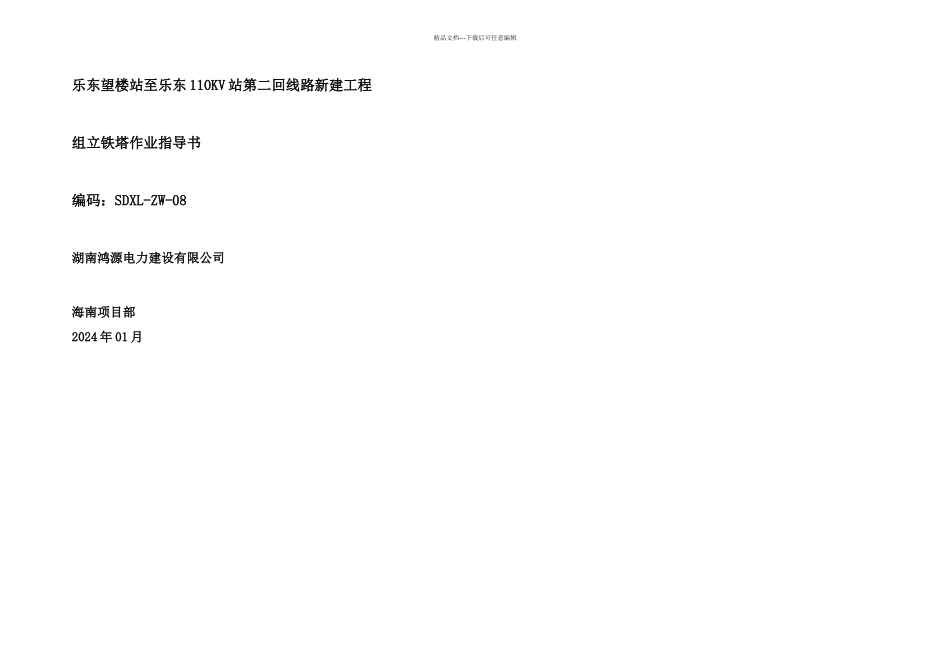

精品文档---下载后可任意编辑《施工作业指导书》分析表施工作业指导书名称内拉线悬浮抱杆分解组立铁塔施工作业指导书编号SDXL-ZW-08具体内容：1、中国南方电网标准：铁塔基础塔腿编号面对大号右前为 1 号腿，右后为 2号腿，左后为 3 号腿，左前为 4 号腿，本工程塔腿编号为面对大号左后为 A 腿，左前为 B 腿，右前为 C 腿，右后为 D 腿。2、中国南方电网标准：无施工安全措施，本工程加入施工安全措施。3、中国南方电网标准：钢抱杆组立铁塔，本工程因地形因素多数采纳木抱杆组立铁塔。精品文档---下载后可任意编辑乐东望楼站至乐东 110KV 站第二回线路新建工程组立铁塔作业指导书编码：SDXL-ZW-08湖南鸿源电力建设有限公司海南项目部2024 年 01 月精品文档---下载后可任意编辑批 准： 日期：审 核： 日期：编 写： 日期：目 录 1 工程概况及适用范围 1.1 工程简述 1.2 铁塔配置 2 编写依据 3 作业流程 4 安全风险辨析与预控 5 作业准备 5.1 人员配备 5.2 主要工器具及仪器仪表配置 6 作业方法 6.1 施工准备 6.2 内拉线悬浮抱杆分解组立技术措施 6 小木抱杆分解组塔 6.1 地面组装 6.2 塔腿组装 6.3 提升抱杆 6.4 吊装塔材 6.5 横担及地线支架的吊装 6.6 小抱杆的稳定验算 7 铁塔组立安全保证措施 构件运输安全措施 7.2 塔组立安全责任制 文明施工 工程防火 8 质量控制措施及检验标准 8.1 质量控制措施 8.2 质量控制表 8.3 检验标准 精品文档---下载后可任意编辑1 工程概况及适用范围1.1 工程简述本工程起于拟建乐东望楼 220kV 变电站 110kV 构架，止于乐东 110kV 变电站 110kV 构架。本工程线路全长，全线除望楼变电站出线段为三回路（此段约 700 米已列入乐九线改接入望楼站工程），其他均为单回路，导线截面为 240mm²，全线架设双地线；一根选用 OPGW-24B1 通讯光缆，一根选用 JLB23-70铝包钢绞线。本工程新立单回直线塔 99 基，耐张转角塔 20 基。地形：丘陵 68.63% ，山地 19.89%，平地 11.48%。运输：汽车运输 20km 人力运输。本工程主要跨越为：313 省道、110KV 电力线 3 次、35KV 电力线 2 次、10KV电力线 36 次以及通信线路、低压线路、房屋、果园、棚房、鱼塘、河流数次。铁塔塔腿编号如下图所示：前（乐东变）左右后（望楼变）脚钉安装要求：单回路塔：直线塔塔身主材脚钉排列在正面右主材上（即线路前进方向的...
