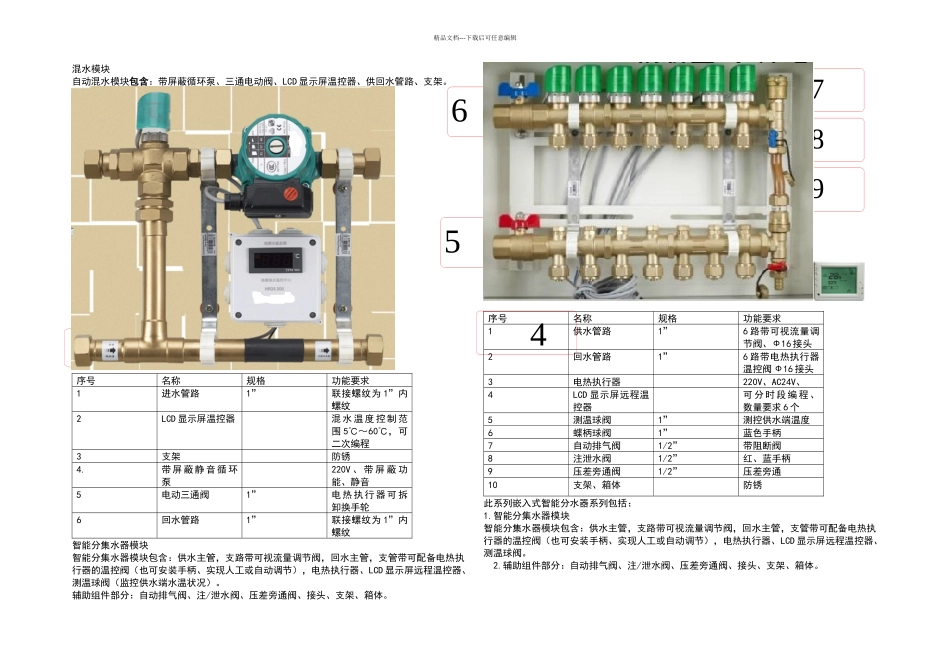

分集水器研发方案及单元组成_第1页
1/3

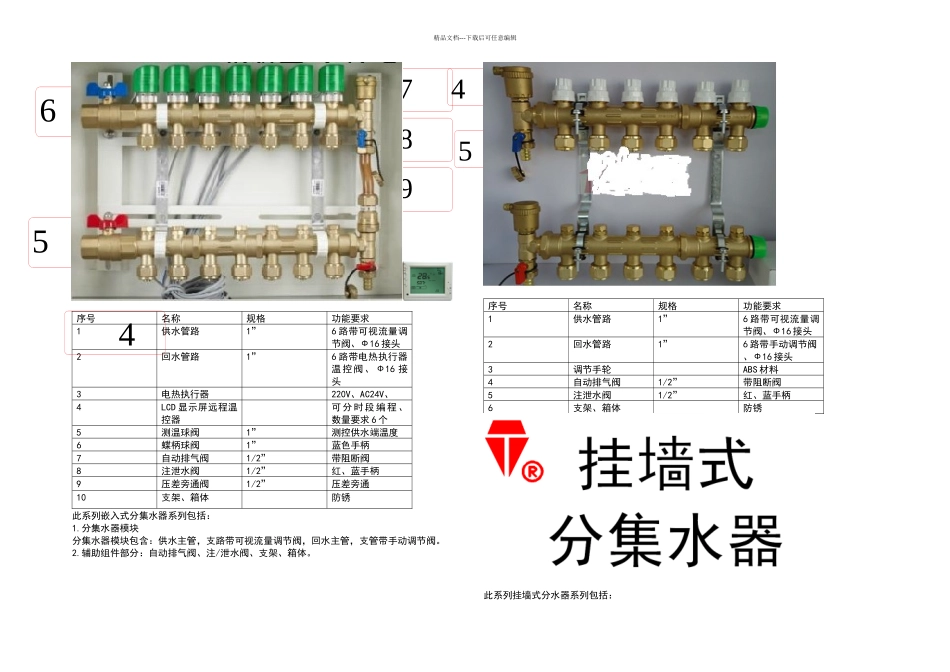

分集水器研发方案及单元组成_第2页
2/3
分集水器研发方案及单元组成_第3页
3/3
精品文档---下载后可任意编辑混水模块自动混水模块包含:带屏蔽循环泵、三通电动阀、LCD 显示屏温控器、供回水管路、支架。序号名称规格功能要求1进水管路1”联接螺纹为 1”内螺纹2LCD 显示屏温控器混 水 温 度 控 制 范围 5℃~60℃,可二次编程3支架防锈4.带 屏 蔽 静 音 循 环泵220V 、 带 屏 蔽 功能、静音5电动三通阀1”电 热 执 行 器 可 拆卸换手轮6回水管路1”联接螺纹为 1”内螺纹智能分集水器模块智能分集水器模块包含:供水主管,支路带可视流量调节阀,回水主管,支管带可配备电热执行器的温控阀(也可安装手柄、实现人工或自动调节),电热执行器、LCD 显示屏远程温控器、测温球阀(监控供水端水温状况)。辅助组件部分:自动排气阀、注/泄水阀、压差旁通阀、接头、支架、箱体。序号名称规格功能要求1供水管路1”6 路带可视流量调节阀、Ф16 接头2回水管路1”6 路带电热执行器温控阀 Ф16 接头3电热执行器220V、AC24V、4LCD 显示屏远程温控器可 分 时 段 编 程 、数量要求 6 个5测温球阀1”测控供水端温度6蝶柄球阀1”蓝色手柄7自动排气阀1/2”带阻断阀8注泄水阀1/2”红、蓝手柄9压差旁通阀1/2”压差旁通10支架、箱体防锈此系列嵌入式智能分水器系列包括:1.智能分集水器模块智能分集水器模块包含:供水主管,支路带可视流量调节阀,回水主管,支管带可配备电热执行器的温控阀(也可安装手柄、实现人工或自动调节),电热执行器、LCD 显示屏远程温控器、测温球阀。2.辅助组件部分:自动排气阀、注/泄水阀、压差旁通阀、接头、支架、箱体。2345612345678109精品文档---下载后可任意编辑序号名称规格功能要求1供水管路1”6 路带可视流量调节阀、Ф16 接头2回水管路1”6 路带电热执行器温 控 阀 、 Ф16 接头3电热执行器220V、AC24V、4LCD 显示屏远程温控器可 分 时 段 编 程 、数量要求 6 个5测温球阀1”测控供水端温度6蝶柄球阀1”蓝色手柄7自动排气阀1/2”带阻断阀8注泄水阀1/2”红、蓝手柄9压差旁通阀1/2”压差旁通10支架、箱体防锈此系列嵌入式分集水器系列包括:1.分集水器模块分集水器模块包含:供水主管,支路带可视流量调节阀,回水主管,支管带手动调节阀。2.辅助组件部分:自动排气阀、注/泄水阀、支架、箱体。序号名称规格功能要求1供水管路1”6 路带可视流量调节阀、Ф16 接头2回水管路1”6 路带手动调节阀、Ф16 接头3调节手轮ABS 材料4自动排气阀1/2...
