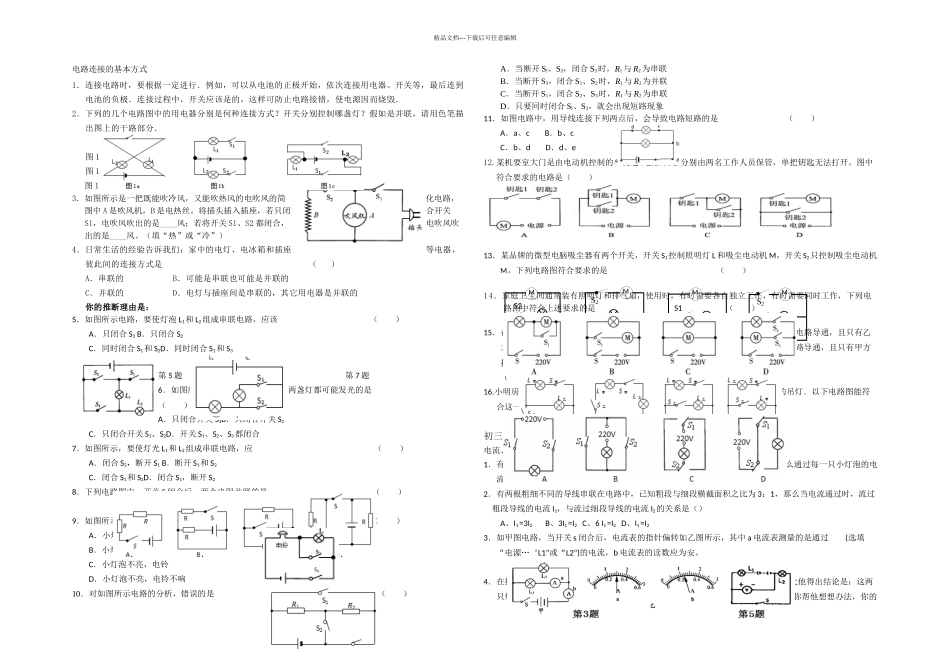

S1LAS2MLB S2 S1MLD S2 S1MLCS2MS1精品文档---下载后可任意编辑电路连接的基本方式1．连接电路时，要根据一定进行．例如，可以从电池的正极开始，依次连接用电器、开关等，最后连到电池的负极．连接过程中，开关应该是的，这样可防止电路接错，使电源因而烧毁．2．下列的几个电路图中的用电器分别是何种连接方式？开关分别控制哪盏灯？假如是并联，请用色笔描出图上的干路部分．图 1a 中 L1、L2是联，S 控制图 1b 中 L1、L2是联，S1控制，S2控制图 1c 中 L1、L2是联，S1控制，S2控制3．如图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中 A 是吹风机，B 是电热丝。将插头插入插座，若只闭合开关Sl，电吹风吹出的是____风；若将开关 Sl、S2 都闭合，电吹风吹出的是____风。（填“热”或“冷”）4．日常生活的经验告诉我们：家中的电灯、电冰箱和插座等电器，彼此间的连接方式是 （ ）A．串联的 B．可能是串联也可能是并联的C．并联的 D．电灯与插座间是串联的，其它用电器是并联的你的推断理由是：5．如图所示电路，要使灯泡 L1和 L2组成串联电路，应该 （ ）A．只闭合 S3 B．只闭合 S2C．同时闭合 S1和 S2D．同时闭合 S1和 S3 第 5 题 第 6 题 第 7 题6．如图所示的电路中，闭合开关后两盏灯都可能发光的是 （ ）A．只闭合开关 S1B．只闭合开关 S2C．只闭合开关 S1、S2D．开关 S1、S2、S3都闭合7．如图所示，要使灯光 L1和 L2组成串联电路，应 （ ）A．闭合 S2，断开 S1 B．断开 S1和 S2C．闭合 S1和 S2D．闭合 S1，断开 S28．下列电路图中，开关 S 闭合后，两个电阻并联的是 （ ）9．如图所示的电路，闭台开关 S1和 S2后，下列分析正确的是 （ ）A．小灯泡亮，电铃响B．小灯泡亮，电铃不响C．小灯泡不亮，电铃D．小灯泡不亮，电铃不响10．对如图所示电路的分析，错误的是 （ ）A．当断开 Sl、S2，闭合 S3时，R1与 R2为串联B．当断开 S3，闭合 S1、S2时，R1与 R2为并联C．当断开 S1，闭合 S2、S3时，R1与 R2为串联D．只要同时闭合 Sl、S3，就会出现短路现象11．如图电路中，用导线连接下列两点后，会导致电路短路的是 （ ）A．a、c B．b、c C．b、d D．d、e12.某机要室大门是由电动机控制的，钥匙(电路开关)分别由两名工作人员保管，单把钥匙无法打开。图中符合要求的电路是（ ）13．某品牌的微型电脑吸尘器有两个开关，开关 S1控制照明灯...
