初三物理电学探究实验测电阻

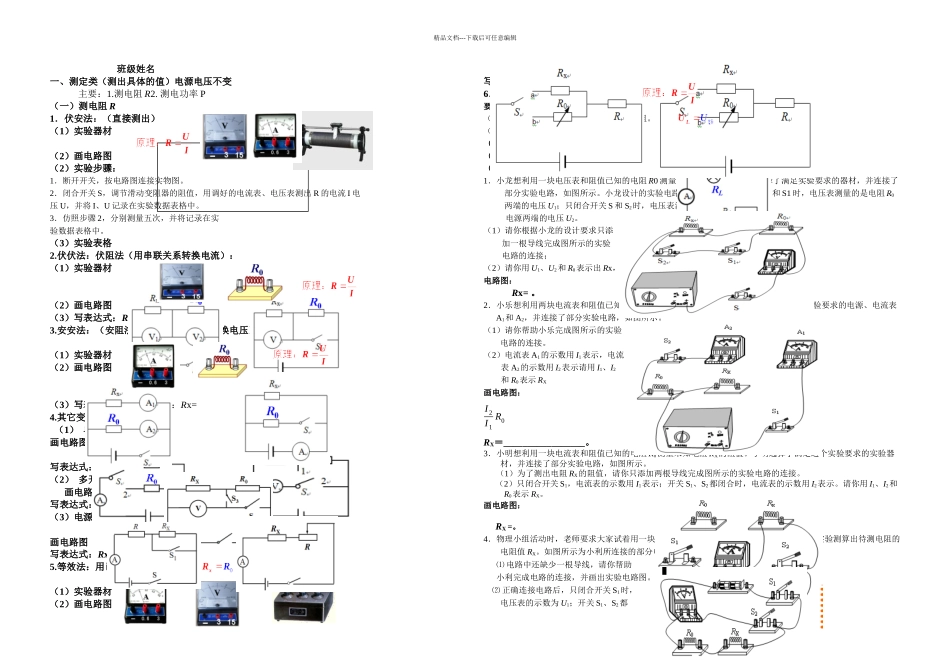

初三物理电学探究实验测电阻_第1页
1/4

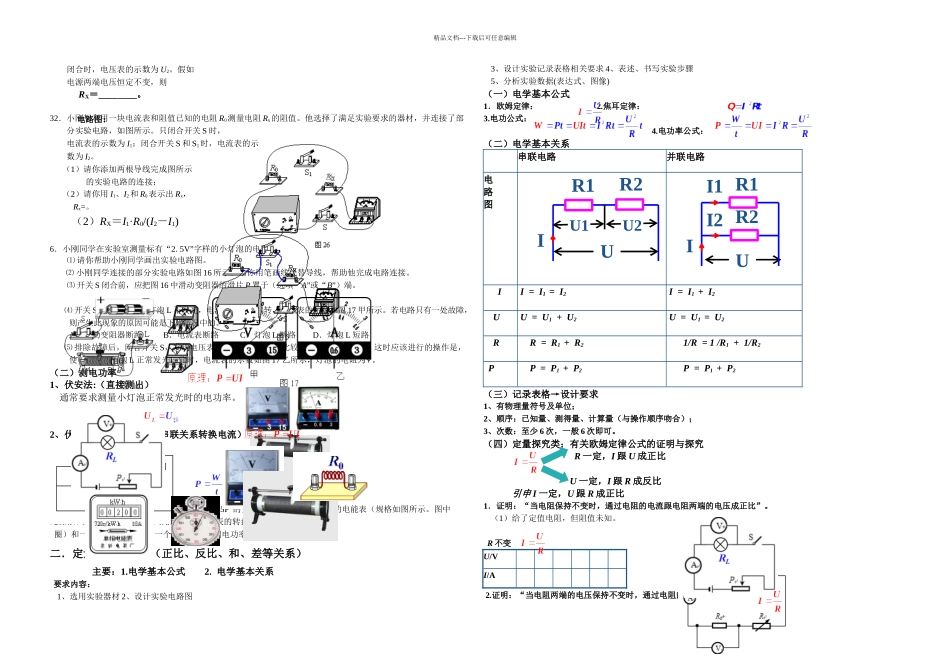

初三物理电学探究实验测电阻_第2页
2/4

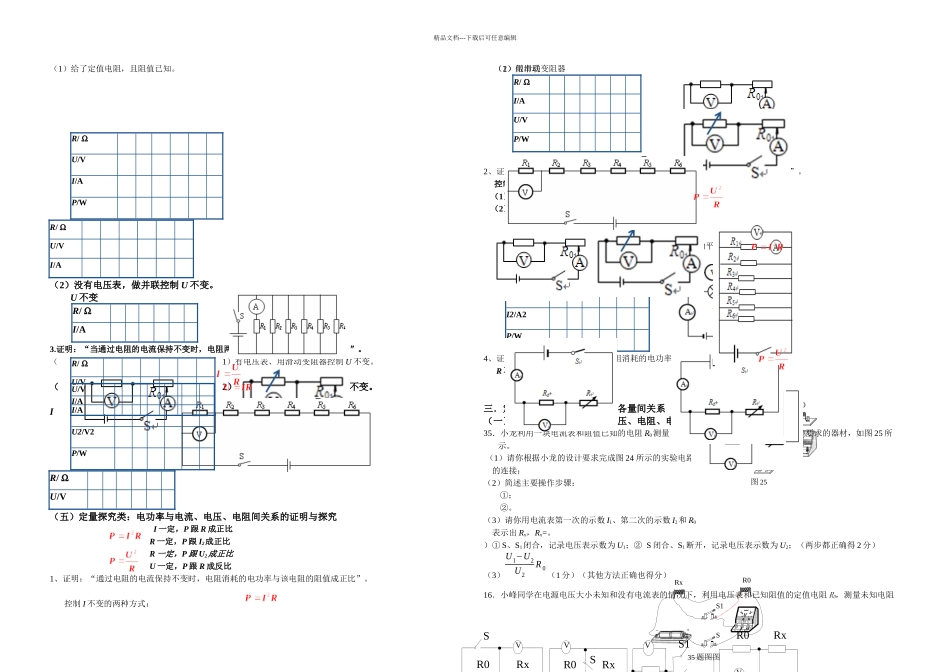

初三物理电学探究实验测电阻_第3页
3/4
精品文档---下载后可任意编辑班级姓名一、测定类(测出具体的值)电源电压不变主要:1.测电阻 R2. 测电功率 P(一)测电阻 R1.伏安法:(直接测出)(1)实验器材(2)画电路图(2)实验步骤:1.断开开关,按电路图连接实物图。2.闭合开关 S,调节滑动变阻器的阻值,用调好的电流表、电压表测出 R 的电流 I 电压 U,并将 I、U 记录在实验数据表格中。3.仿照步骤 2,分别测量五次,并将记录在实验数据表格中。 (3)实验表格2.伏伏法:伏阻法(用串联关系转换电流):(1)实验器材(2)画电路图(3)写表达式:Rx=表达式:Rx=3.安安法:(安阻法:)(用并联关系转换电压)(1)实验器材(2)画电路图(3)写表达式:Rx= 表达式:Rx= 4.其它变换 (1) 单刀双掷画电路图写表达式:Rx= 表达式:Rx= (2) 多开关变化 画电路图写表达式:Rx= (3)电源电压不变画电路图写表达式:Rx= 表达式:Rx= 5.等效法:用已知电阻等效替代(1)实验器材(2)画电路图写表达式:Rx= 表达式:Rx= 6.测电阻→小灯泡(电阻变化)要求(1)通常要求测量小灯泡正常发光时的电阻。(2)小灯泡的电阻在不同电压下是不同的。(1)实验器材(2)画电路图(3)实验步骤1.小龙想利用一块电压表和阻值已知的电阻 R0 测量电阻 Rx 的阻值。小龙选择了满足实验要求的器材,并连接了部分实验电路,如图所示。小龙设计的实验电路的要求是:只闭合开关 S 和 S1 时,电压表测量的是电阻 R0两端的电压 U1;只闭合开关 S 和 S2时,电压表测量的是电源两端的电压 U2。(1)请你根据小龙的设计要求只添加一根导线完成图所示的实验电路的连接;(2)请你用 U1、U2和 R0表示出 Rx,电路图:Rx= 。2.小乐想利用两块电流表和阻值已知的电阻 R0,测量电阻 RX 的阻值。小乐选择了满足实验要求的电源、电流表A1和 A2,并连接了部分实验电路,如图所示。(1)请你帮助小乐完成图所示的实验电路的连接。(2)电流表 A1的示数用 I1表示,电流表 A2的示数用 I2表示请用 I1、I2和 R0表示 RX画电路图:I 2I 1R0RX=_________________。3.小明想利用一块电流表和阻值已知的电阻 R0测量未知电阻 RX的阻值。小明选择了满足这个实验要求的实验器材,并连接了部分实验电路,如图所示。(1)为了测出电阻 RX的阻值,请你只添加两根导线完成图所示的实验电路的连接。(2)只闭合开关 S1,电流表的示数用 I1表示;开关 S1、S2都闭合...
