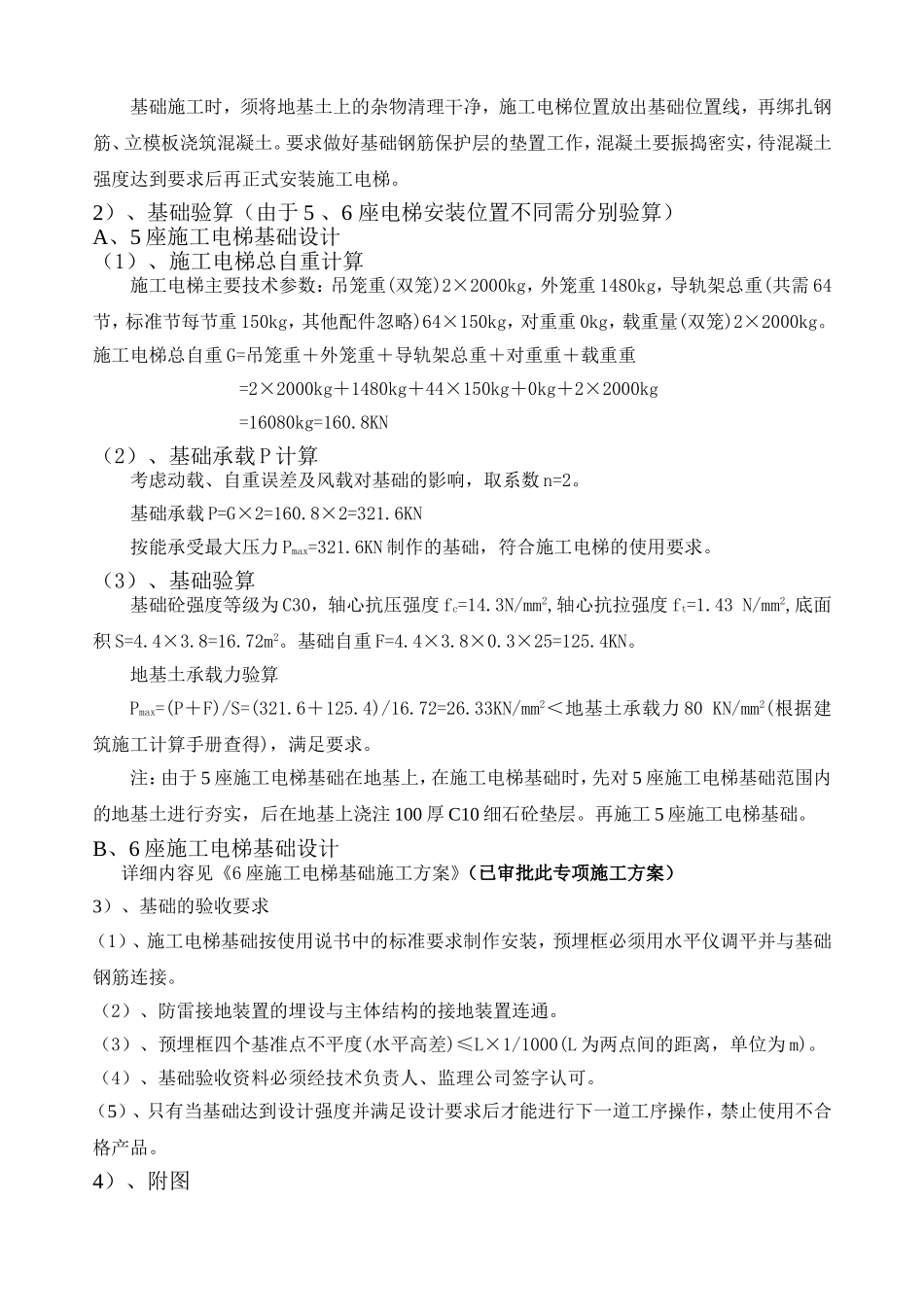

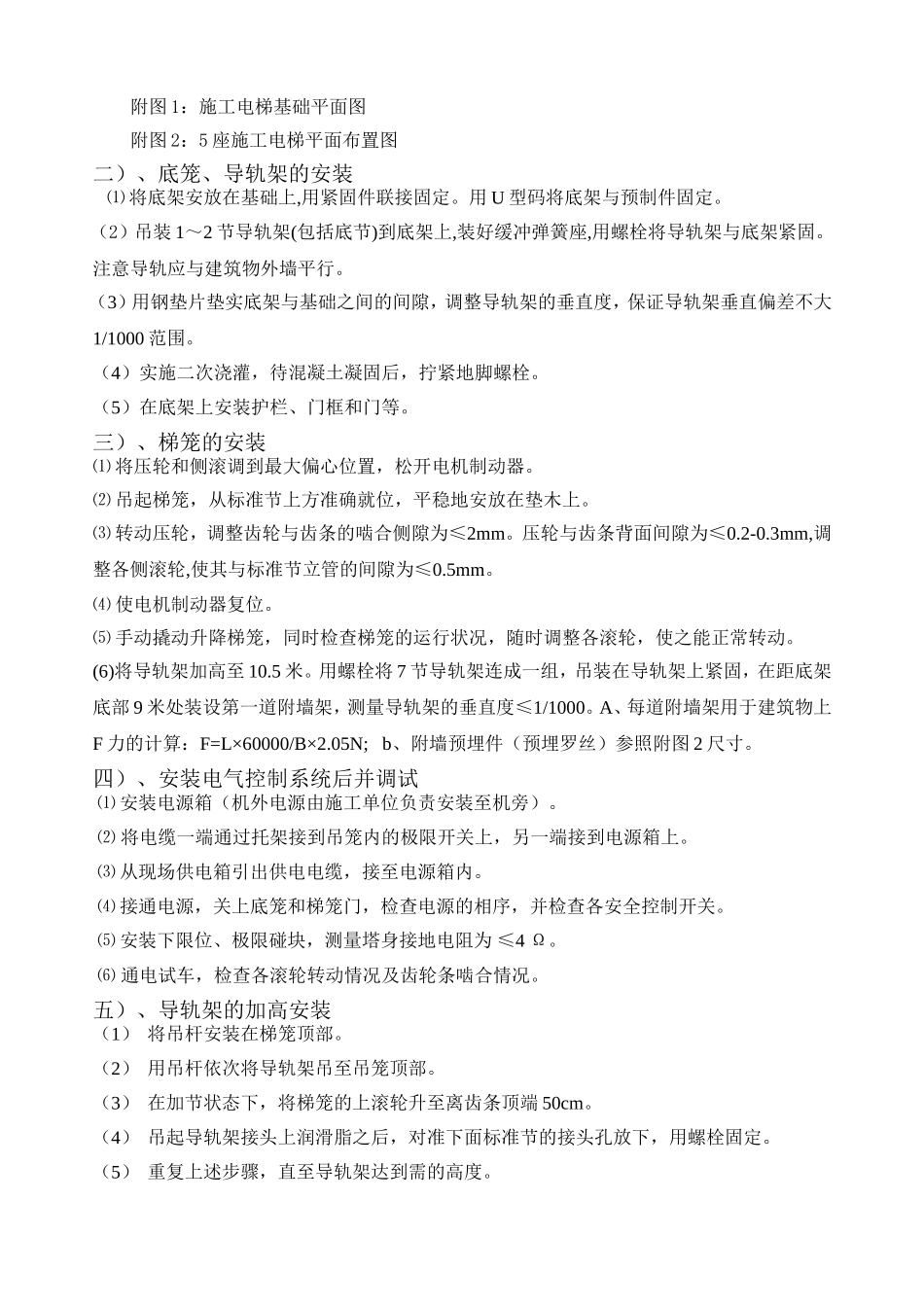

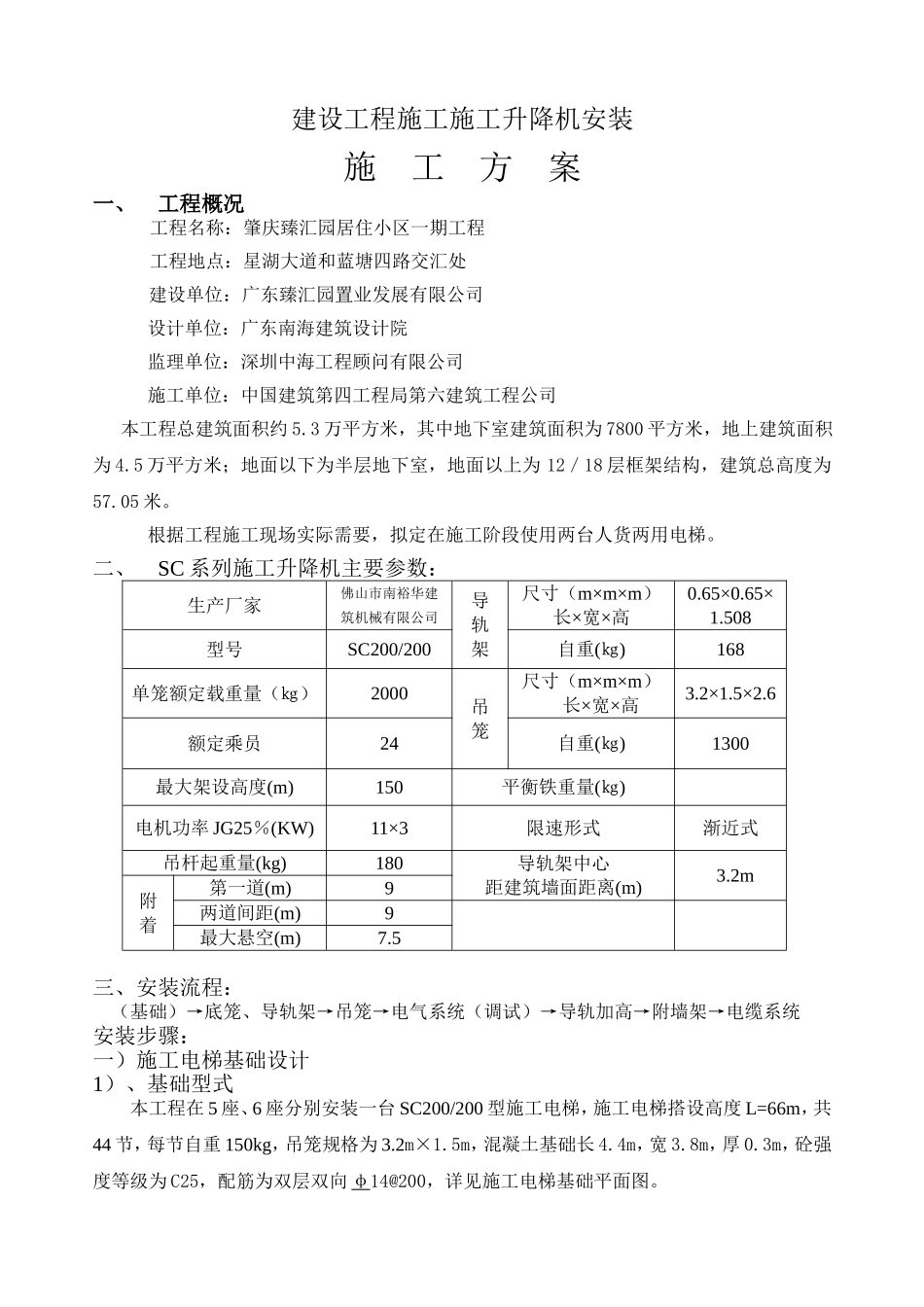

建设工程施工施工升降机安装施工方案一、工程概况工程名称：肇庆臻汇园居住小区一期工程工程地点：星湖大道和蓝塘四路交汇处建设单位：广东臻汇园置业发展有限公司设计单位：广东南海建筑设计院监理单位：深圳中海工程顾问有限公司施工单位：中国建筑第四工程局第六建筑工程公司本工程总建筑面积约5.3万平方米，其中地下室建筑面积为7800平方米，地上建筑面积为4.5万平方米；地面以下为半层地下室，地面以上为12／18层框架结构，建筑总高度为57.05米。根据工程施工现场实际需要，拟定在施工阶段使用两台人货两用电梯。二、SC系列施工升降机主要参数：生产厂家佛山市南裕华建筑机械有限公司导轨架尺寸（m×m×m）长×宽×高0.65×0.65×1.508型号SC200/200自重(㎏)168单笼额定载重量（㎏）2000吊笼尺寸（m×m×m）长×宽×高3.2×1.5×2.6额定乘员24自重(㎏)1300最大架设高度(m)150平衡铁重量(㎏)电机功率JG25％(KW)11×3限速形式渐近式吊杆起重量(kg)180导轨架中心距建筑墙面距离(m)3.2m附着第一道(m)9两道间距(m)9最大悬空(m)7.5三、安装流程：（基础）→底笼、导轨架→吊笼→电气系统（调试）→导轨加高→附墙架→电缆系统安装步骤：一）施工电梯基础设计1）、基础型式本工程在5座、6座分别安装一台SC200/200型施工电梯，施工电梯搭设高度L=66m，共44节，每节自重150kg，吊笼规格为3.2m×1.5m，混凝土基础长4.4m，宽3.8m，厚0.3m，砼强度等级为C25，配筋为双层双向φ14@200，详见施工电梯基础平面图。基础施工时，须将地基土上的杂物清理干净，施工电梯位置放出基础位置线，再绑扎钢筋、立模板浇筑混凝土。要求做好基础钢筋保护层的垫置工作，混凝土要振捣密实，待混凝土强度达到要求后再正式安装施工电梯。2）、基础验算（由于5、6座电梯安装位置不同需分别验算）A、5座施工电梯基础设计（1）、施工电梯总自重计算施工电梯主要技术参数：吊笼重(双笼)2×2000kg，外笼重1480kg，导轨架总重(共需64节，标准节每节重150kg，其他配件忽略)64×150kg，对重重0kg，载重量(双笼)2×2000kg。施工电梯总自重G=吊笼重＋外笼重＋导轨架总重＋对重重＋载重重=2×2000kg＋1480kg＋44×150kg＋0kg＋2×2000kg=16080kg=160.8KN（2）、基础承载P计算考虑动载、自重误差及风载对基础的影响，取系数n=2。基础承载P=G×2=160.8×2=321.6KN按能承受最大压力Pmax=321.6KN制作的基础，符合施工电梯的使用要求。（3）、基础验算基础砼强度等级为C30，轴心抗压强度fc=14.3N/mm2,轴心抗拉强度ft=1.43N/mm2,底面积S=4.4×3.8=16.72m2。基础自重F=4.4×3.8×0.3×25=125.4KN。地基土承载力验算Pmax=(P＋F)/S=(321.6＋125.4)/16.72=26.33KN/mm2＜地基土承载力80KN/mm2(根据建筑施工计算手册查得)，满足要求。注：由于5座施工电梯基础在地基上，在施工电梯基础时，先对5座施工电梯基础范围内的地基土进行夯实，后在地基上浇注100厚C10细石砼垫层。再施工5座施工电梯基础。B、6座施工电梯基础设计详细内容见《6座施工电梯基础施工方案》（已审批此专项施工方案）3）、基础的验收要求（1）、施工电梯基础按使用说书中的标准要求制作安装，预埋框必须用水平仪调平并与基础钢筋连接。（2）、防雷接地装置的埋设与主体结构的接地装置连通。（3）、预埋框四个基准点不平度(水平高差)≤L×1/1000(L为两点间的距离，单位为m)。（4）、基础验收资料必须经技术负责人、监理公司签字认可。（5）、只有当基础达到设计强度并满足设计要求后才能进行下一道工序操作，禁止使用不合格产品。4）、附图附图1：施工电梯基础平面图附图2：5座施工电梯平面布置图二）、底笼、导轨架的安装⑴将底架安放在基础上,用紧固件联接固定。用U型码将底架与预制件固定。（2）吊装1～2节导轨架(包括底节)到底架上,装好缓冲弹簧座,用螺栓将导轨架与底架紧固。注意导轨应与建筑物外墙平行。（3）用钢垫片垫实底架与基础之间的间隙，调整导轨架的垂直度，保证导轨架垂直偏差不大1/1000范围。（4）实施二次浇灌，待混凝土凝固后，拧紧地脚螺栓。（5）在底架上安装护栏、门框和门等。三）、梯笼的安装⑴将压轮和侧滚调到最大偏心位置，松开电机制动...
