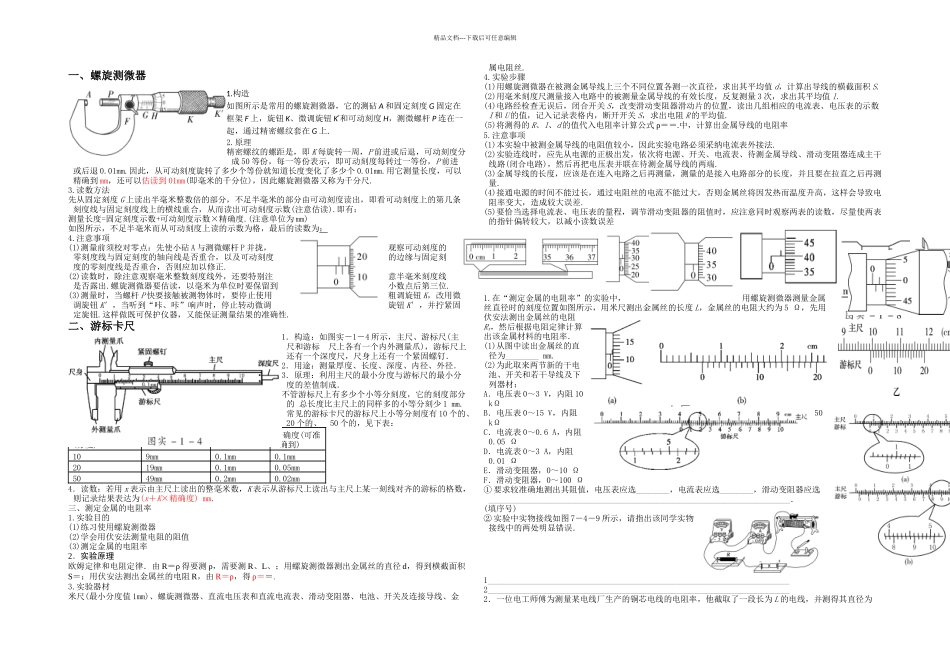

精品文档---下载后可任意编辑一、螺旋测微器1.构造如图所示是常用的螺旋测微器，它的测砧 A 和固定刻度 G 固定在框架 F 上，旋钮 K、微调旋钮 K′和可动刻度 H，测微螺杆 P 连在一起，通过精密螺纹套在 G 上.2.原理精密螺纹的螺距是，即 K 每旋转一周，P 前进或后退，可动刻度分成 50 等份，每一等份表示，即可动刻度每转过一等份，P 前进或后退 0.01mm.因此，从可动刻度旋转了多少个等份就知道长度变化了多少个 0.01mm.用它测量长度，可以精确到 mm，还可以估读到 01mm(即毫米的千分位)，因此螺旋测微器又称为千分尺.3.读数方法先从固定刻度 G 上读出半毫米整数倍的部分，不足半毫米的部分由可动刻度读出，即看可动刻度上的第几条刻度线与固定刻度线上的横线重合，从而读出可动刻度示数(注意估读).即有：测量长度=固定刻度示数+可动刻度示数×精确度.(注意单位为 mm)如图所示，不足半毫米而从可动刻度上读的示数为格，最后的读数为：4.注意事项(1)测量前须校对零点：先使小砧 A 与测微螺杆 P 并拢，观察可动刻度的零刻度线与固定刻度的轴向线是否重合，以及可动刻度的边缘与固定刻度的零刻度线是否重合，否则应加以修正.(2)读数时，除注意观察毫米整数刻度线外，还要特别注意半毫米刻度线是否露出.螺旋测微器要估读，以毫米为单位时要保留到小数点后第三位.(3)测量时，当螺杆 P 快要接触被测物体时，要停止使用粗调旋钮 K，改用微调旋钮 K′，当听到“咔、咔”响声时，停止转动微调旋钮 K′，并拧紧固定旋钮.这样做既可保护仪器，又能保证测量结果的准确性.二、游标卡尺1．构造：如图实－1－4 所示，主尺、游标尺(主尺和游标 尺上各有一个内外测量爪)，游标尺上还有一个深度尺，尺身上还有一个紧固螺钉．2．用途：测量厚度、长度、深度、内径、外径．3．原理：利用主尺的最小分度与游标尺的最小分度的差值制成．不管游标尺上有多少个小等分刻度，它的刻度部分的 总长度比主尺上的同样多的小等分刻少 1 mm.常见的游标卡尺的游标尺上小等分刻度有 10 个的、20 个的、 50 个的，见下表：刻度格数(分度)刻度总长度差值精确度(可准确到)109mm 0.1mm 0.1mm 2019mm 0.1mm 0.05mm 5049mm 0.2mm 0.02mm 4．读数：若用 x 表示由主尺上读出的整毫米数，K 表示从游标尺上读出与主尺上某一刻线对齐的游标的格数，则记录结果表达为(x＋K×精确度) mm.三、测定金属的电阻率1.实验目的(1)练习使用螺旋...
