悬挑板施工技术交底

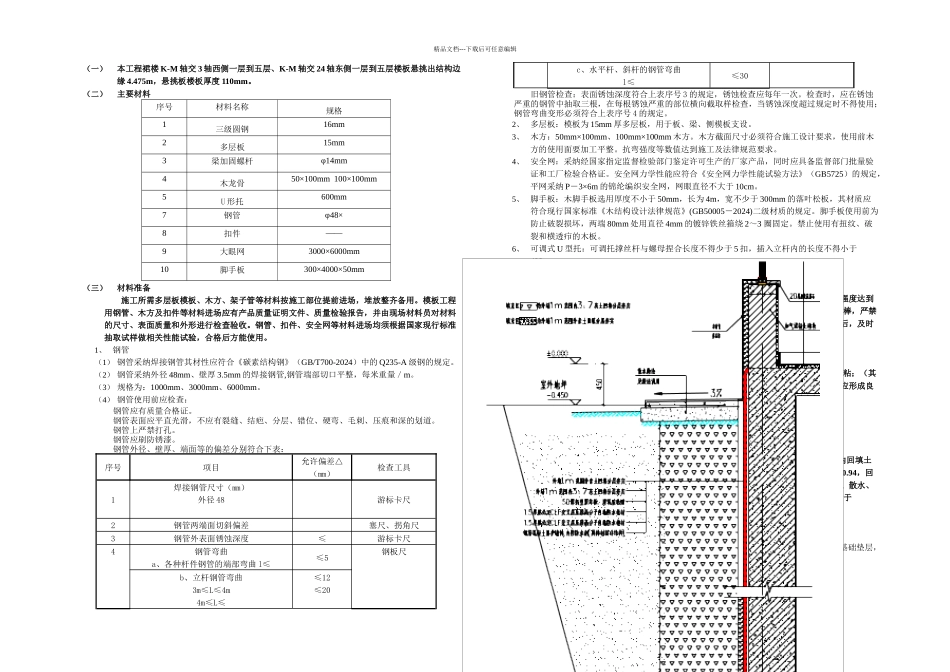

精品文档---下载后可任意编辑（一）本工程裙楼 K-M 轴交 3 轴西侧一层到五层、K-M 轴交 24 轴东侧一层到五层楼板悬挑出结构边缘 4.475m，悬挑板楼板厚度 110mm。（二）主要材料序号材料名称规格1三级圆钢16mm2多层板15mm3梁加固螺杆φ14mm4木龙骨50×100mm 100×100mm5U 形托600mm7钢管φ48×8扣件——9大眼网3000×6000mm10脚手板300×4000×50mm（三）材料准备施工所需多层板模板、木方、架子管等材料按施工部位提前进场，堆放整齐备用。模板工程用钢管、木方及扣件等材料进场应有产品质量证明文件、质量检验报告，并由现场材料员对材料的尺寸、表面质量和外形进行检查验收。钢管、扣件、安全网等材料进场均须根据国家现行标准抽取试样做相关性能试验，合格后方能使用。1、 钢管（1） 钢管采纳焊接钢管其材性应符合《碳素结构钢》（GB/T700-2024）中的 Q235-A 级钢的规定。（2） 钢管采纳外径 48mm、壁厚 3.5mm 的焊接钢管,钢管端部切口平整，每米重量／m。（3） 规格为：1000mm、3000mm、6000mm。（4） 钢管使用前应检查：钢管应有质量合格证。钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。钢管上严禁打孔。钢管应刷防锈漆。钢管外径、壁厚、端面等的偏差分别符合下表：序号项目允许偏差△（mm）检查工具1焊接钢管尺寸（mm）外径 48游标卡尺2钢管两端面切斜偏差塞尺、拐角尺3钢管外表面锈蚀深度≤游标卡尺4钢管弯曲a、各种杆件钢管的端部弯曲 l≤≤5钢板尺b、立杆钢管弯曲3m≤L≤4m4m≤L≤≤12≤20c、水平杆、斜杆的钢管弯曲l≤≤30旧钢管检查：表面锈蚀深度符合上表序号 3 的规定，锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截取样检查，当锈蚀深度超过规定时不得使用；钢管弯曲变形必须符合上表序号 4 的规定。2、 多层板：模板为 15mm 厚多层板，用于板、梁、侧模板支设。3、 木方：50mm×100mm、100mm×100mm 木方。木方截面尺寸必须符合施工设计要求，使用前木方的使用面要加工平整。抗弯强度等数值达到施工及法律规范要求。4、 安全网：采纳经国家指定监督检验部门鉴定许可生产的厂家产品，同时应具备监督部门批量验证和工厂检验合格证。安全网力学性能应符合《安全网力学性能试验方法》（GB5725）的规定，平网采纳 P－3×6m 的锦纶编织安全网，网眼直径不大于 10cm。5、 脚手板：木脚手板选用厚度不小于 50mm，长...
