悬索桥毕业设计小跨吊桥设计

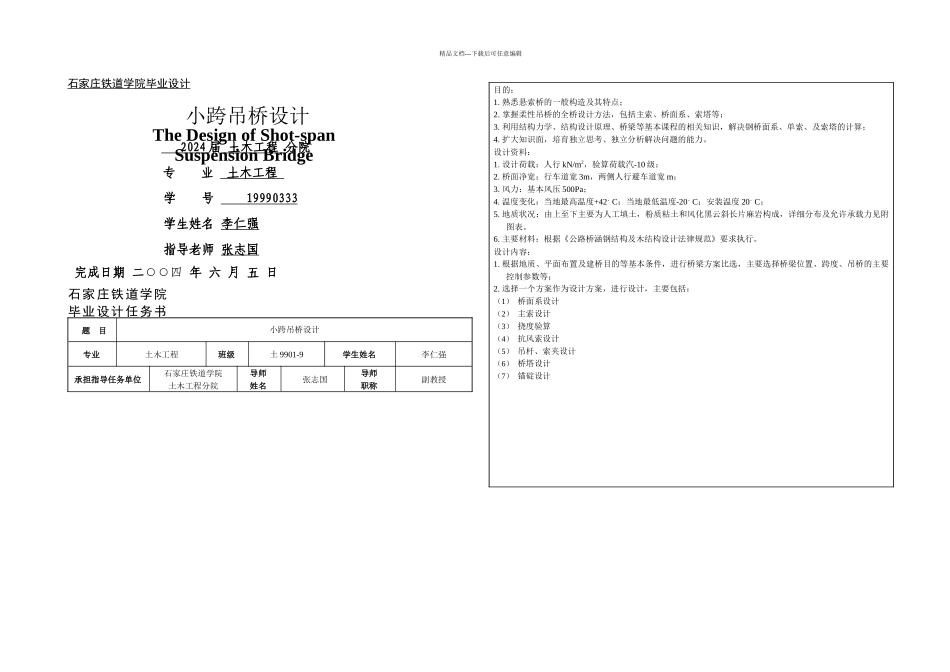

悬索桥毕业设计小跨吊桥设计_第1页
1/37

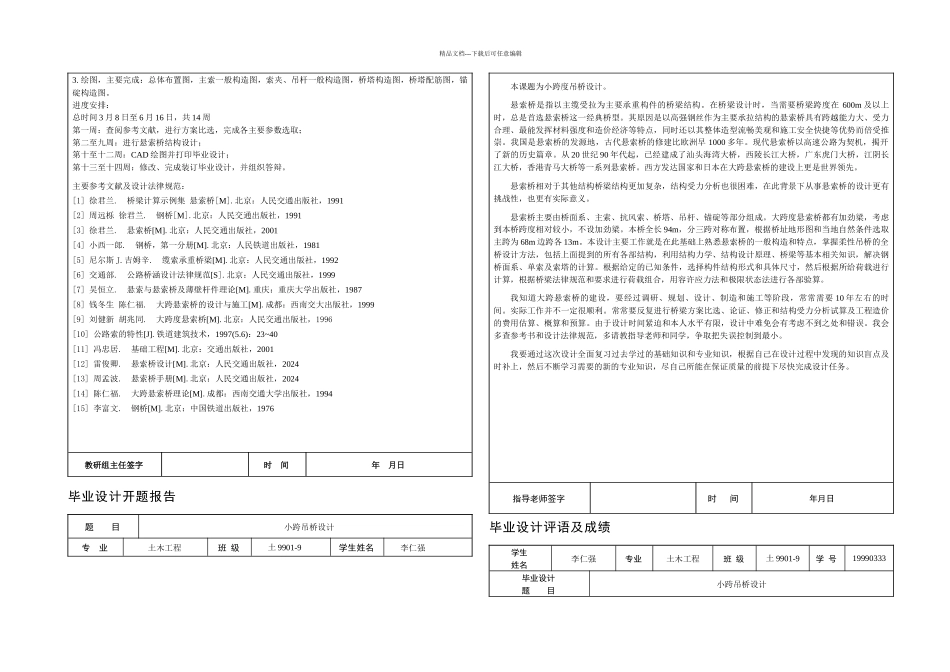

悬索桥毕业设计小跨吊桥设计_第2页
2/37

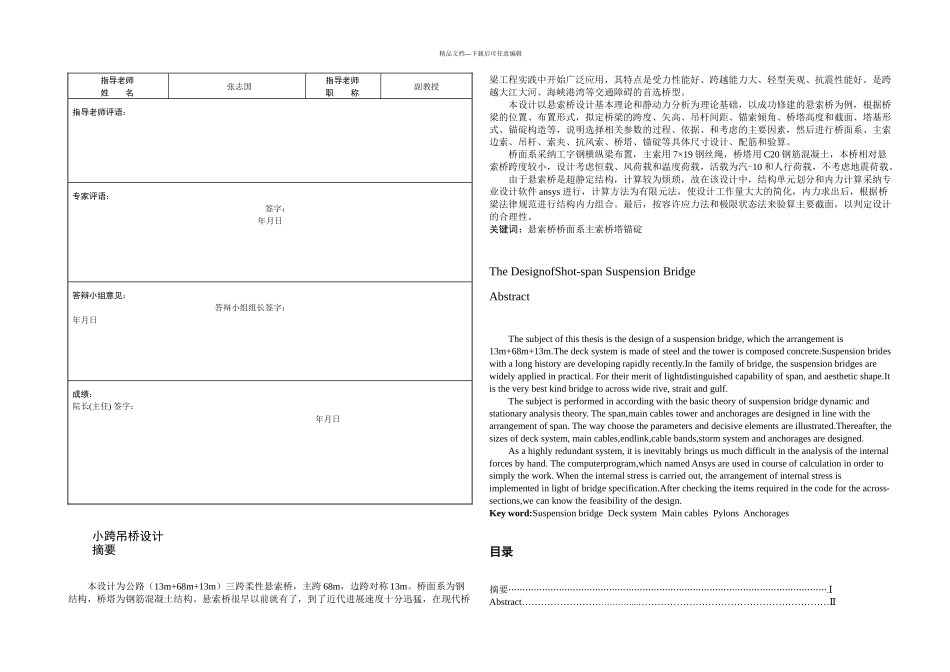

悬索桥毕业设计小跨吊桥设计_第3页
3/37
精品文档---下载后可任意编辑 2024 届 土木工程 分院专 业 土木工程 学 号 19990333 学生姓名 李仁强指导老师 张志国 完成日期 二○○四 年 六 月 五 日石家庄铁道学院毕业设计任务书题 目小跨吊桥设计专业土木工程班级土 9901-9 学生姓名李仁强承担指导任务单位石家庄铁道学院土木工程分院导师姓名张志国导师职称副教授目的:1. 熟悉悬索桥的一般构造及其特点;2. 掌握柔性吊桥的全桥设计方法,包括主索、桥面系、索塔等;3. 利用结构力学、结构设计原理、桥梁等基本课程的相关知识,解决钢桥面系、单索、及索塔的计算;4. 扩大知识面,培育独立思考、独立分析解决问题的能力。设计资料:1. 设计荷载:人行 kN/m2,验算荷载汽-10 级;2. 桥面净宽:行车道宽 3m,两侧人行避车道宽 m;3. 风力:基本风压 500Pa;4. 温度变化:当地最高温度+42。C;当地最低温度-20。C;安装温度 20。C;5. 地质状况:由上至下主要为人工填土,粉质粘土和风化黑云斜长片麻岩构成,详细分布及允许承载力见附图表。6. 主要材料:根据《公路桥涵钢结构及木结构设计法律规范》要求执行。设计内容:1. 根据地质、平面布置及建桥目的等基本条件,进行桥梁方案比选,主要选择桥梁位置、跨度、吊桥的主要控制参数等;2. 选择一个方案作为设计方案,进行设计,主要包括:(1) 桥面系设计(2) 主索设计(3) 挠度验算(4) 抗风索设计(5) 吊杆、索夹设计(6) 桥塔设计(7) 锚碇设计石家庄铁道学院毕业设计The Design of Shot-spanSuspension Bridge小跨吊桥设计精品文档---下载后可任意编辑3. 绘图,主要完成:总体布置图,主索一般构造图,索夹、吊杆一般构造图,桥塔构造图,桥塔配筋图,锚碇构造图。进度安排:总时间 3 月 8 日至 6 月 16 日,共 14 周第一周:查阅参考文献,进行方案比选,完成各主要参数选取;第二至九周:进行悬索桥结构设计;第十至十二周:CAD 绘图并打印毕业设计;第十三至十四周:修改、完成装订毕业设计,并组织答辩。主要参考文献及设计法律规范:[1] 徐君兰. 桥梁计算示例集 悬索桥[M].北京:人民交通出版社,1991[2] 周远栎 徐君兰. 钢桥[M].北京:人民交通出版社,1991[3] 徐君兰. 悬索桥[M].北京:人民交通出版社,2001[4] 小西一郎. 钢桥,第一分册[M].北京:人民铁道出版社,1981[5] 尼尔斯 J.吉姆辛. 缆索承重桥梁[M].北京:人民交通出版社,1992[6] ...
