手机注塑模具设计

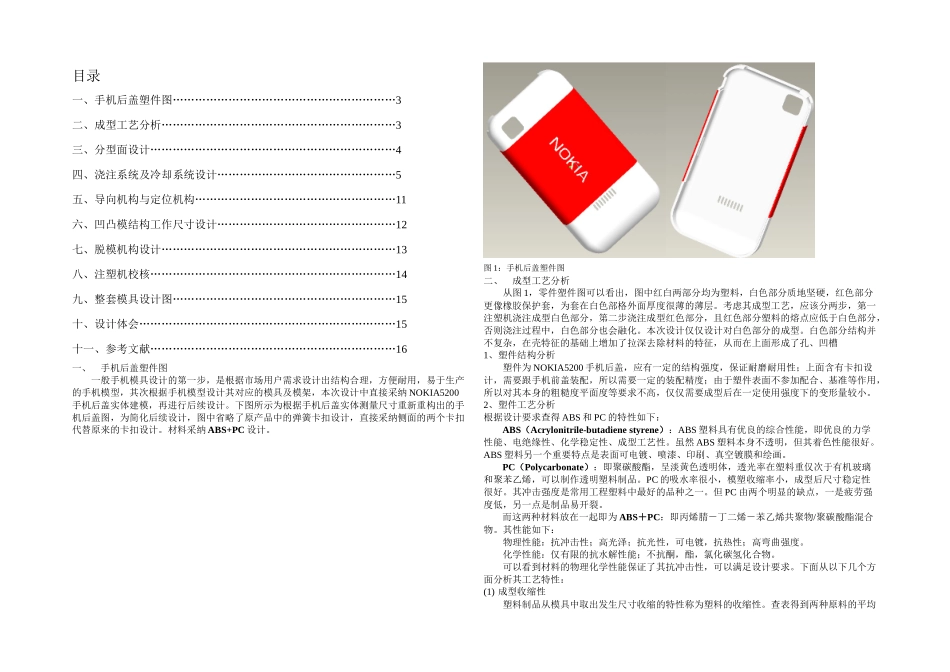

手机注塑模具设计_第1页
1/7
手机注塑模具设计_第2页
2/7

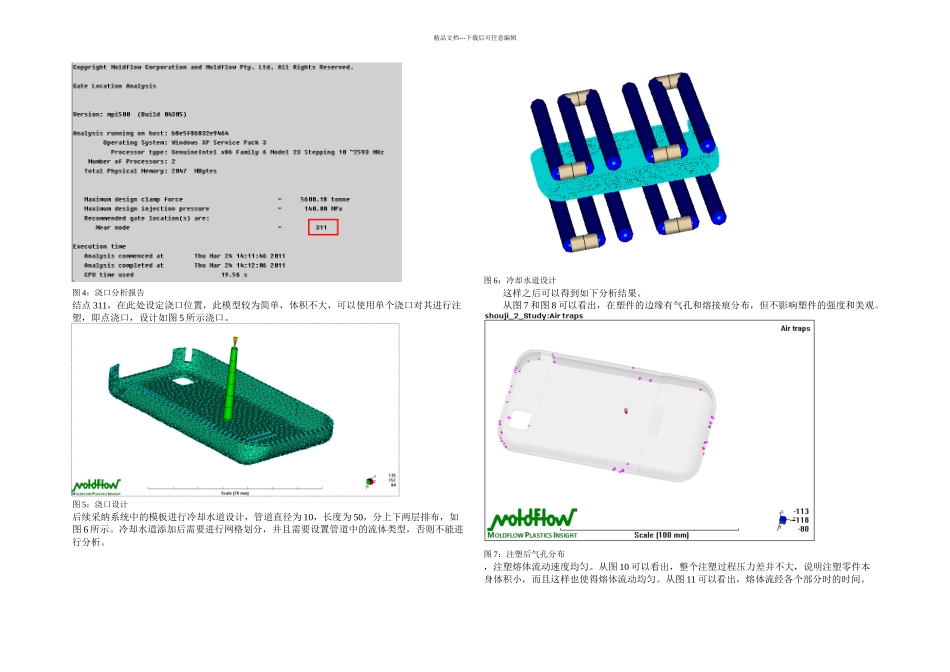

手机注塑模具设计_第3页
3/7
目录一、手机后盖塑件图……………………………………………………3二、成型工艺分析………………………………………………………3三、分型面设计…………………………………………………………4四、浇注系统及冷却系统设计…………………………………………5五、导向机构与定位机构………………………………………………11六、凹凸模结构工作尺寸设计…………………………………………12七、脱模机构设计………………………………………………………13八、注塑机校核…………………………………………………………14九、整套模具设计图……………………………………………………15十、设计体会……………………………………………………………15十一、参考文献…………………………………………………………16一、手机后盖塑件图一般手机模具设计的第一步,是根据市场用户需求设计出结构合理,方便耐用,易于生产的手机模型,其次根据手机模型设计其对应的模具及模架,本次设计中直接采纳 NOKIA5200手机后盖实体建模,再进行后续设计。下图所示为根据手机后盖实体测量尺寸重新重构出的手机后盖图,为简化后续设计,图中省略了原产品中的弹簧卡扣设计,直接采纳侧面的两个卡扣代替原来的卡扣设计。材料采纳 ABS+PC 设计。图 1:手机后盖塑件图二、成型工艺分析从图 1,零件塑件图可以看出,图中红白两部分均为塑料,白色部分质地坚硬,红色部分更像橡胶保护套,为套在白色部格外面厚度很薄的薄层。考虑其成型工艺,应该分两步,第一注塑机浇注成型白色部分,第二步浇注成型红色部分,且红色部分塑料的熔点应低于白色部分,否则浇注过程中,白色部分也会融化。本次设计仅仅设计对白色部分的成型。白色部分结构并不复杂,在壳特征的基础上增加了拉深去除材料的特征,从而在上面形成了孔、凹槽1、塑件结构分析塑件为 NOKIA5200 手机后盖,应有一定的结构强度,保证耐磨耐用性;上面含有卡扣设计,需要跟手机前盖装配,所以需要一定的装配精度;由于塑件表面不参加配合、基准等作用,所以对其本身的粗糙度平面度等要求不高,仅仅需要成型后在一定使用强度下的变形量较小。2、塑件工艺分析根据设计要求查得 ABS 和 PC 的特性如下:ABS(Acrylonitrile-butadiene styrene):ABS 塑料具有优良的综合性能,即优良的力学性能、电绝缘性、化学稳定性、成型工艺性。虽然 ABS 塑料本身不透明,但其着色性能很好。ABS 塑料另一个重要特点是表面...
