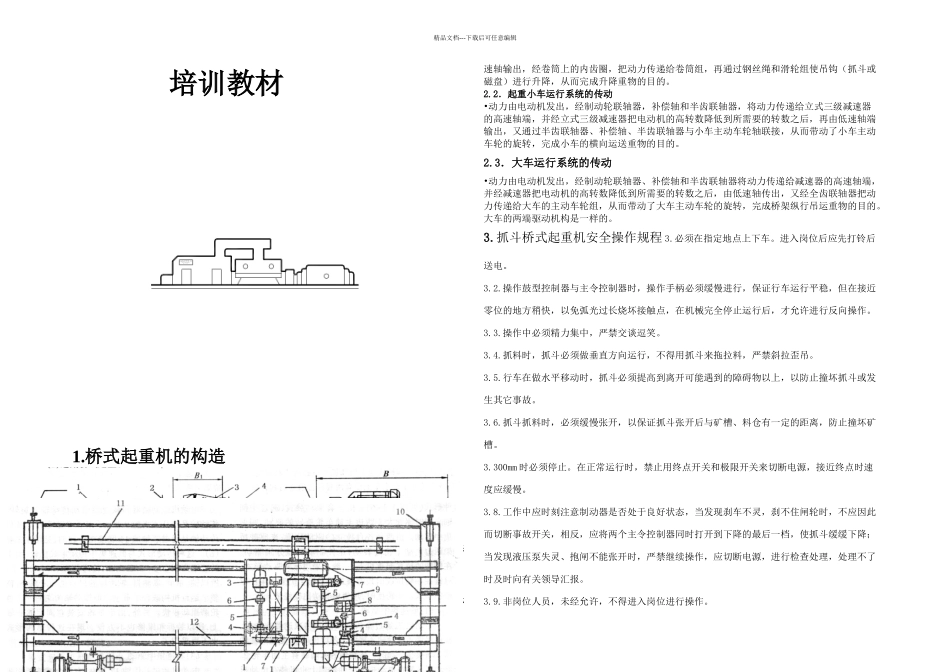

精品文档---下载后可任意编辑培训教材1.桥式起重机的构造•桥式通用起重机的运动，是由大车的纵向、小车的横向及吊钩（抓斗和磁盘）的上下三种运动组成的。有时是单一的动作，有时是合成的动作。它们都有各自的传动机构来保证其运动形式的实现。2.1．起升系统的传动•起升机构的动力来源，是由电动机发出，经齿轮联轴器、补偿轴、制动轮联轴器，将动力传递给减速器的高速轴端，并经减速器把电动机的高转数降低到所需要的转数之后，由减速器低速轴输出，经卷筒上的内齿圈，把动力传递给卷筒组，再通过钢丝绳和滑轮组使吊钩（抓斗或磁盘）进行升降，从而完成升降重物的目的。2.2．起重小车运行系统的传动•动力由电动机发出，经制动轮联轴器，补偿轴和半齿联轴器，将动力传递给立式三级减速器的高速轴端，并经立式三级减速器把电动机的高转数降低到所需要的转数之后，再由低速轴端输出，又通过半齿联轴器、补偿轴、半齿联轴器与小车主动车轮轴联接，从而带动了小车主动车轮的旋转，完成小车的横向运送重物的目的。2.3．大车运行系统的传动•动力由电动机发出，经制动轮联轴器、补偿轴和半齿联轴器将动力传递给减速器的高速轴端，并经减速器把电动机的高转数降低到所需要的转数之后，由低速轴传出，又经全齿联轴器把动力传递给大车的主动车轮组，从而带动了大车主动车轮的旋转，完成桥架纵行吊运重物的目的。大车的两端驱动机构是一样的。3.抓斗桥式起重机安全操作规程 3.必须在指定地点上下车。进入岗位后应先打铃后送电。3.2.操作鼓型控制器与主令控制器时，操作手柄必须缓慢进行，保证行车运行平稳，但在接近零位的地方稍快，以免弧光过长烧坏接触点，在机械完全停止运行后，才允许进行反向操作。3.3.操作中必须精力集中，严禁交谈逗笑。3.4.抓料时，抓斗必须做垂直方向运行，不得用抓斗来拖拉料，严禁斜拉歪吊。3.5.行车在做水平移动时，抓斗必须提高到离开可能遇到的障碍物以上，以防止撞坏抓斗或发生其它事故。3.6.抓斗抓料时，必须缓慢张开，以保证抓斗张开后与矿槽、料仓有一定的距离，防止撞坏矿槽。3.300mm 时必须停止。在正常运行时，禁止用终点开关和极限开关来切断电源，接近终点时速度应缓慢。3.8.工作中应时刻注意制动器是否处于良好状态，当发现刹车不灵，刹不住闸轮时，不应因此而切断事故开关，相反，应将两个主令控制器同时打开到下降的最后一档，使抓斗缓缓下降；当发现液压泵失灵、抱闸不能张开时，严禁继续操作，应切断电源，...
