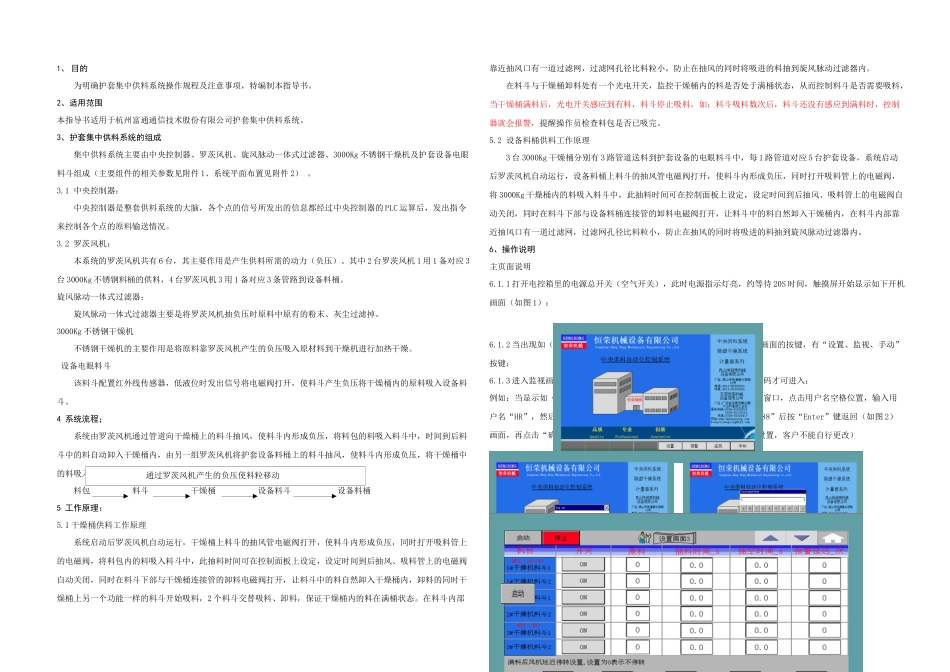

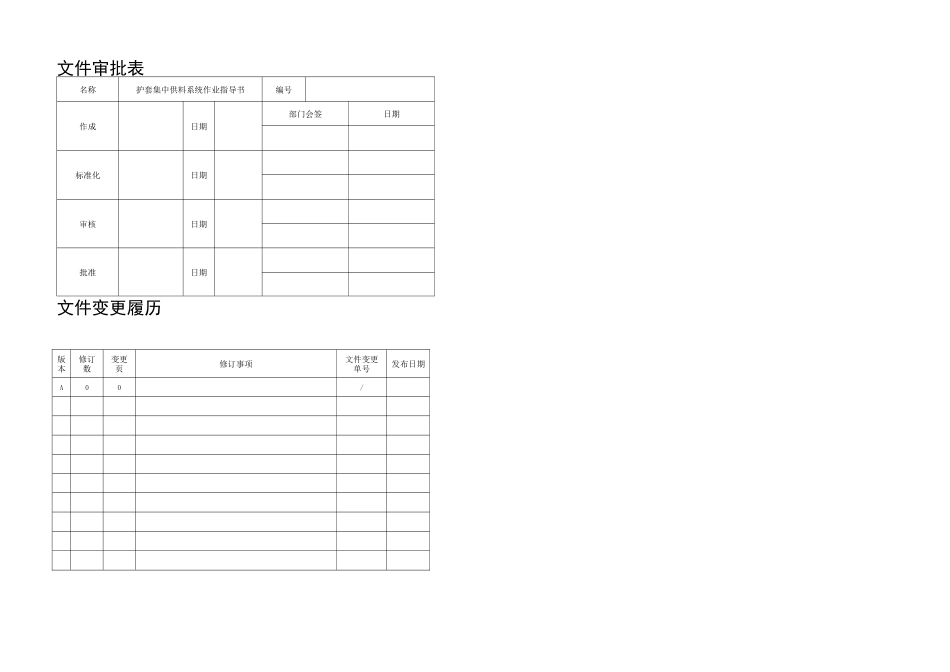

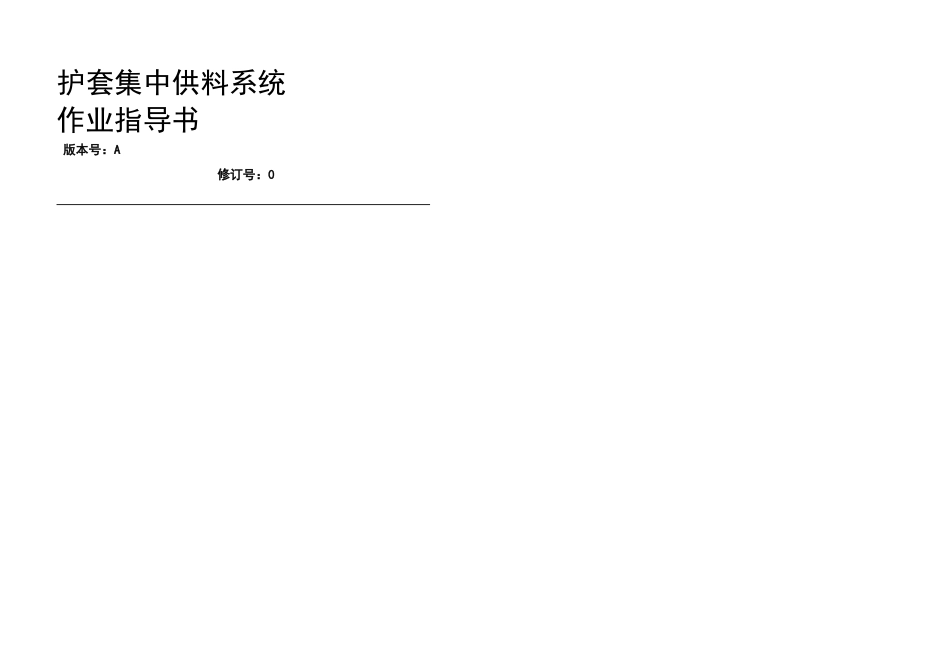

护套集中供料系统作业指导书 版本号：A修订号：0文件审批表名称护套集中供料系统作业指导书编号作成日期部门会签日期标准化日期审核日期批准日期文件变更履历版本修订数变更页修订事项文件变更单号发布日期A00/1、 目的为明确护套集中供料系统操作规程及注意事项，特编制本指导书。2、适用范围本指导书适用于杭州富通通信技术股份有限公司护套集中供料系统。3、护套集中供料系统的组成集中供料系统主要由中央控制器、罗茨风机、旋风脉动一体式过滤器、3000Kg 不锈钢干燥机及护套设备电眼料斗组成（主要组件的相关参数见附件 1、系统平面布置见附件 2） 。3.1 中央控制器：中央控制器是整套供料系统的大脑，各个点的信号所发出的信息都经过中央控制器的 PLC 运算后，发出指令来控制各个点的原料输送情况。3.2 罗茨风机：本系统的罗茨风机共有 6 台，其主要作用是产生供料所需的动力（负压）。其中 2 台罗茨风机 1 用 1 备对应 3台 3000Kg 不锈钢料桶的供料，4 台罗茨风机 3 用 1 备对应 3 条管路到设备料桶。旋风脉动一体式过滤器：旋风脉动一体式过滤器主要是将罗茨风机抽负压时原料中原有的粉末、灰尘过滤掉。3000Kg 不锈钢干燥机不锈钢干燥机的主要作用是将原料靠罗茨风机产生的负压吸入原材料到干燥机进行加热干燥。 设备电眼料斗该料斗配置红外线传感器，低液位时发出信号将电磁阀打开，使料斗产生负压将干燥桶内的原料吸入设备料斗。4 系统流程；系统由罗茨风机通过管道向干燥桶上的料斗抽风，使料斗内形成负压，将料包的料吸入料斗中，时间到后料斗中的料自动卸入干燥桶内，由另一组罗茨风机将护套设备料桶上的料斗抽风，使料斗内形成负压，将干燥桶中的料吸入料斗中，时间到后料斗中的料自动卸入设备料桶中，（详见附件 3）料包 料斗 干燥桶 设备料斗 设备料桶5 工作原理：5.1 干燥桶供料工作原理系统启动后罗茨风机自动运行，干燥桶上料斗的抽风管电磁阀打开，使料斗内形成负压，同时打开吸料管上的电磁阀，将料包内的料吸入料斗中，此抽料时间可在控制面板上设定，设定时间到后抽风、吸料管上的电磁阀自动关闭，同时在料斗下部与干燥桶连接管的卸料电磁阀打开，让料斗中的料自然卸入干燥桶内，卸料的同时干燥桶上另一个功能一样的料斗开始吸料，2 个料斗交替吸料、卸料，保证干燥桶内的料在满桶状态。在料斗内部靠近抽风口有一道过滤网，过滤网孔径比料粒小，防止在抽风的同时将吸进的料抽到旋风...
