拨叉CA课程设计

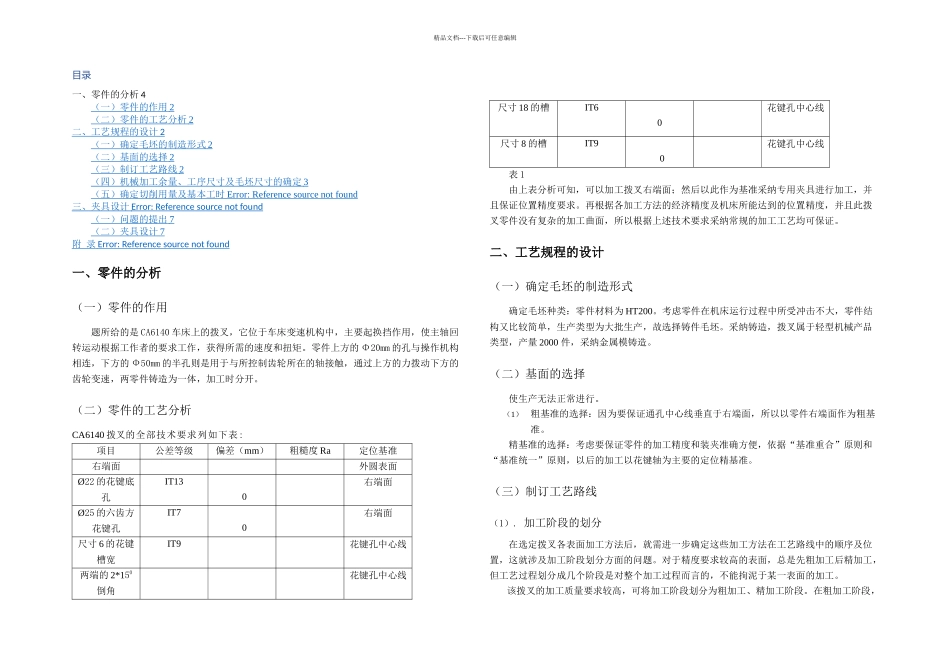

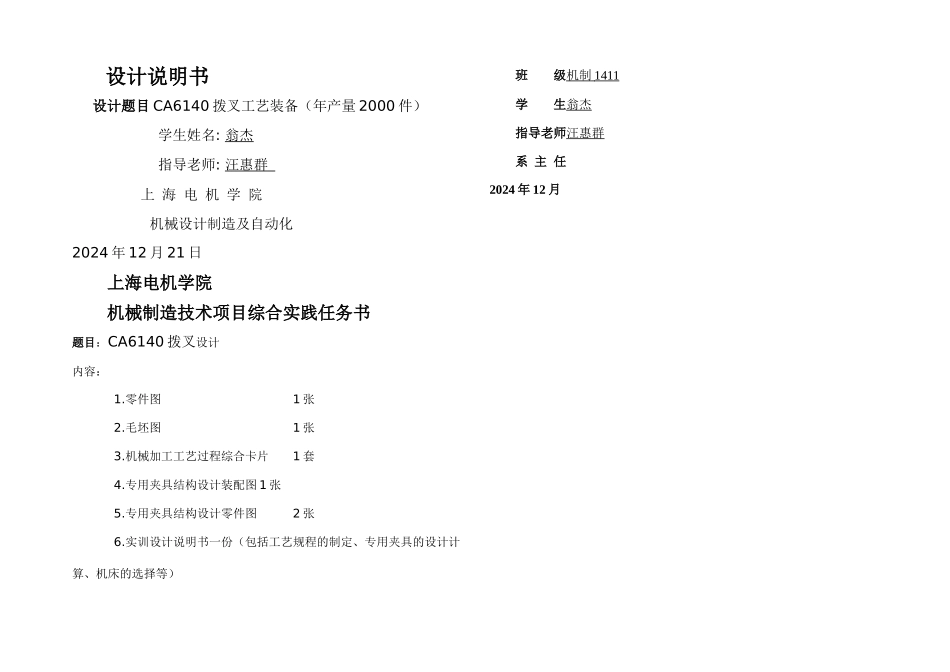

设计说明书设计题目 CA6140 拨叉工艺装备（年产量 2000 件）学生姓名: 翁杰指导老师: 汪惠群 上 海 电 机 学 院 机械设计制造及自动化2024 年 12 月 21 日上海电机学院机械制造技术项目综合实践任务书题目：CA6140 拨叉设计内容：1.零件图 1 张2.毛坯图 1 张3.机械加工工艺过程综合卡片 1 套4.专用夹具结构设计装配图 1 张5.专用夹具结构设计零件图 2 张6.实训设计说明书一份（包括工艺规程的制定、专用夹具的设计计算、机床的选择等）班 级机制 1411 学 生翁杰指导老师汪惠群系 主 任2024 年 12 月精品文档---下载后可任意编辑目录一、零件的分析 4（一）零件的作用 2 （二）零件的工艺分析 2 二、工艺规程的设计 2 （一）确定毛坯的制造形式 2 （二）基面的选择 2 （三）制订工艺路线 2 （四）机械加工余量、工序尺寸及毛坯尺寸的确定 3 （五）确定切削用量及基本工时 Error: Reference source not found 三、夹具设计 Error: Reference source not found （一）问题的提出 7 （二）夹具设计 7 附 录 Error: Reference source not found 一、零件的分析（一）零件的作用题所给的是 CA6140 车床上的拨叉，它位于车床变速机构中，主要起换挡作用，使主轴回转运动根据工作者的要求工作，获得所需的速度和扭矩。零件上方的 Φ20mm 的孔与操作机构相连，下方的 Ф50mm 的半孔则是用于与所控制齿轮所在的轴接触，通过上方的力拨动下方的齿轮变速，两零件铸造为一体，加工时分开。（二）零件的工艺分析CA6140 拨叉的全部技术要求列如下表:项目公差等级偏差（mm）粗糙度 Ra定位基准右端面外圆表面Ø22 的花键底孔IT130右端面Ø25 的六齿方花键孔IT70右端面尺寸 6 的花键槽宽IT9花键孔中心线两端的 2*150倒角花键孔中心线尺寸 18 的槽IT60花键孔中心线尺寸 8 的槽IT90花键孔中心线表 1由上表分析可知，可以加工拨叉右端面；然后以此作为基准采纳专用夹具进行加工，并且保证位置精度要求。再根据各加工方法的经济精度及机床所能达到的位置精度，并且此拨叉零件没有复杂的加工曲面，所以根据上述技术要求采纳常规的加工工艺均可保证。二、工艺规程的设计（一）确定毛坯的制造形式确定毛坯种类：零件材料为 HT200。考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，生产类型为大批生产，故选择铸件毛坯。采纳铸造，拨叉属于轻型机械产品类型，产...
