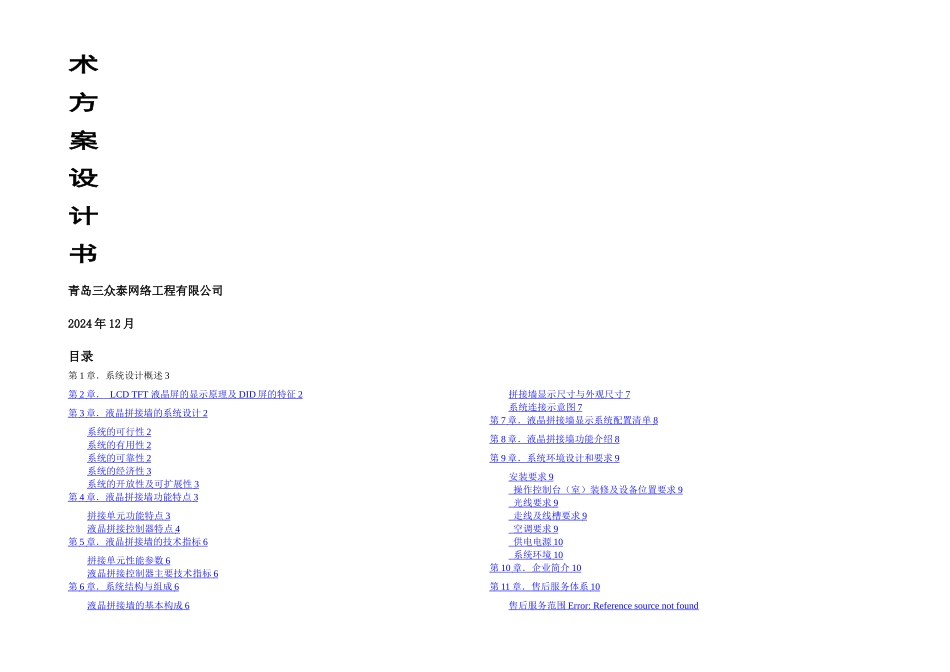

术方案设计书青岛三众泰网络工程有限公司2024 年 12 月目录第 1 章．系统设计概述 3第 2 章． LCD TFT 液晶屏的显示原理及 DID 屏的特征 2 第 3 章．液晶拼接墙的系统设计 2 系统的可行性 2 系统的有用性 2 系统的 可靠性 2 系统的经济性 3 系统的开放性及可扩展性 3 第 4 章．液晶拼接墙功能特点 3 拼接单元功能特点 3 液晶拼接控制器特点 4 第 5 章．液晶拼接墙的技术指标 6 拼接单元性能参数 6 液晶拼接控制器主要技术指标 6 第 6 章．系统结构与组成 6 液晶拼接墙的基本构成 6 拼接墙显示尺寸与外观尺寸 7 系统连接示意图 7 第 7 章．液晶拼接墙显示系统配置清单 8 第 8 章．液晶拼接墙功能介绍 8 第 9 章．系统环境设计和要求 9 安装要求 9 操作控制台（室）装修及设备位置要求 9 光线要求 9 走线及线槽要求 9 空调要求 9 供电电源 10 系统环境 10 第 10 章．企业简介 10 第 11 章． 售后服务 体系 10 售后服务范围 Error: Reference source not found 精品文档---下载后可任意编辑售后服务承诺 Error: Reference source not found 第1章． 系统设计概述本技术建议书提供的大屏幕液晶拼接显示系统是根据用户需求而设计，推举采纳 LG 的液晶拼接显示系统。大屏幕拼接系统由图像显示系统、图像处理系统、信号源切换系统等子系统组成。拼接墙采纳先进、高速图像处理技术，实现了多路信号的统一处理，以高清楚度、高亮度与高色域的液晶显示技术、嵌入式硬件拼接技术、多屏图像处理技术、信号切换技术等合为一体，形成一个拥有高亮度、高清楚度、低功耗、寿命长的液晶拼接墙显示系统。*建设规模据用户要求，在该系统中，我们拟采纳拼接显示单元组成一个 3X4 和 2X4 46 寸大屏幕显示屏；由多屏处理器、大屏幕显示系统控制软件以及其它系统信号传输、切换设备等共同构成组成大屏幕显示系统。第2章． LCD TFT 液晶屏的显示原理及 DID 屏的特征液晶显示原理及构造液晶（Liquid Crystal）“液晶”是液态晶体的简称，它是一种既像液体（能流动）又像晶体（有晶体的光学性质）的物质。液晶分子的排列有一定秩序，在外界电场的作用下液晶分子的排列会发生变化，从而影响它的光学性质。液晶屏（Liquid Crystal Display，以下简称 LCD）液晶屏是由两块平行的薄玻璃板构成，两玻璃板之间的距离非常小，填充的是被分割成很小单元的...
