指标核算及其电子报批技术规定试行

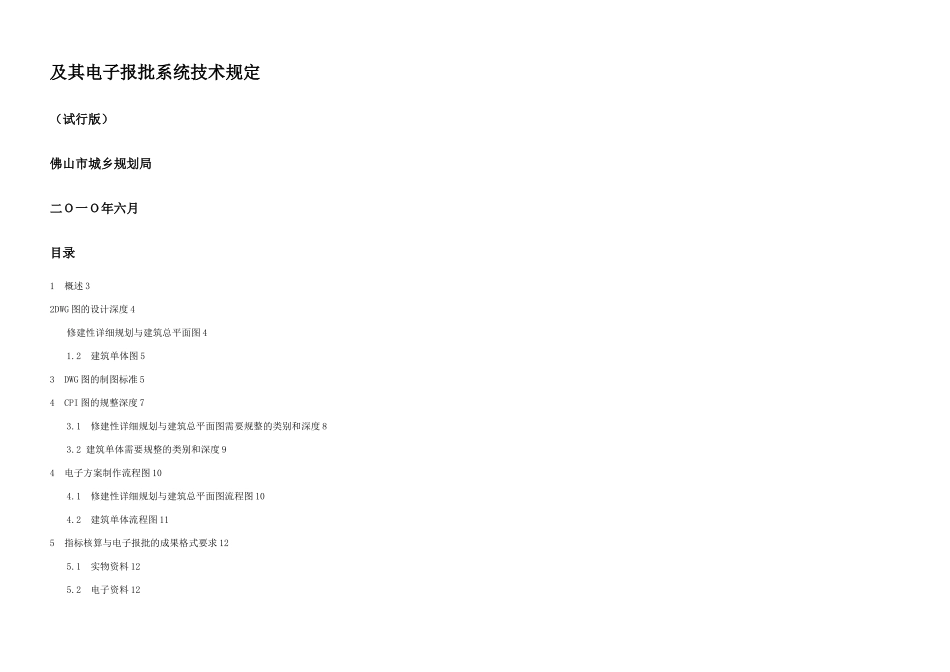

及其电子报批系统技术规定（试行版）佛山市城乡规划局二Ｏ一Ｏ年六月目录1 概述 32DWG 图的设计深度 4修建性详细规划与建筑总平面图 41.2 建筑单体图 53 DWG 图的制图标准 54 CPI 图的规整深度 73.1 修建性详细规划与建筑总平面图需要规整的类别和深度 83.2 建筑单体需要规整的类别和深度 94 电子方案制作流程图 104.1 修建性详细规划与建筑总平面图流程图 104.2 建筑单体流程图 115 指标核算与电子报批的成果格式要求 125.1 实物资料 125.2 电子资料 12精品文档---下载后可任意编辑5.3 电子文件的格式及其提供手段 126 相关概念及指标计算规则 137 各类专用审核表单 171 概述为严格城市规划管理，实现城市规划管理的标准化、法律规范化和信息化，提高规划审批工作的效率质量与公平公开，保证城市规划的实施，依据《佛山市城市规划管理技术规定》和佛山市实际情况，现制定《佛山市城市规划管理指标核算与电子报批技术规定》。本规定是《佛山市城市规划管理技术规定》配套技术规定体系的组成部分， 在佛山市城市规划区范围内的城市规划管理工作，应按本规定执行。标准是设计与管理之间遵守的约定，由佛山市城乡规划局制定、设计单位贯彻执行、软件系统自动实施。项目将制定可操作的建设项目电子报批的相关法律规范，佛山市城乡规划局发布电子报批技术标准，设计院使用其中自适应标准的成图工具把设计方案定义成符合标准的报审图，在法律规范的流程控制下佛山市城乡规划局利用“审查模块”自动读取图形数据进行统计分析，生成关键指标与对比表，从而实现对方案直观系统的推断，给出合理评价以形成规划业务审批依据。本规定由佛山市城乡规划局负责解释，自正式发布之日起实施。2 DWG 图的设计深度总图、建筑单体图深度应符合《建筑工程设计文件编制深度规定》（建设部 2024 版），按其深度完成的设计成果应按市城乡规划局采纳的指标核算与电子报批系统软件进行报审件制作，报审件设计成果应符合以下规定：1.1修建性详细规划与建筑总平面图基本要求报审方案的设计必须依据市城乡规划局提供的技术条件、已测现状地形图以及各类规划控制线。场地定位标明规划总用地红线、规划净用地红线转角点的坐标。道路区内道路分为小区干道和宅间路。小区干道要求绘制出包含人行道在内的道路红线，标注出道路红线宽度；宅间路以路两边沿石为界绘制外轮廓并标注其宽度。所有道路标明各转角点和交叉口坐标以及与沿途建构筑物...
