控制电缆作业指导书

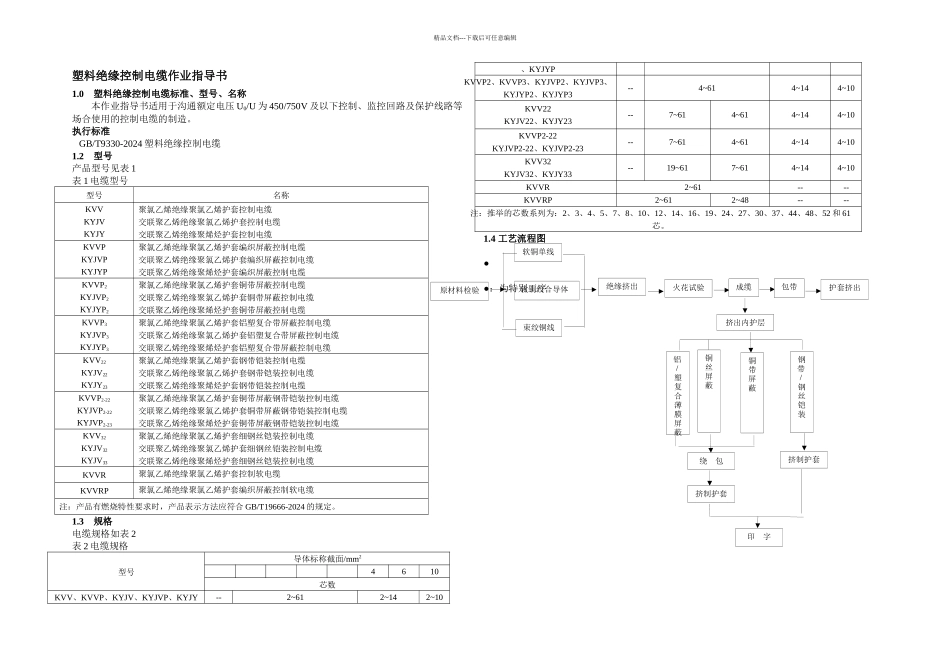

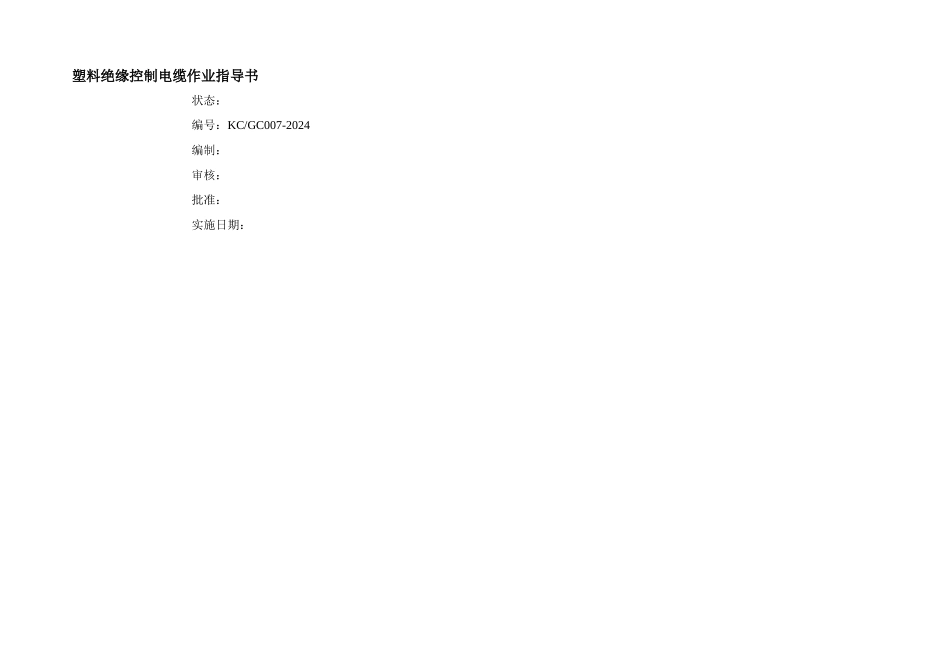

塑料绝缘控制电缆作业指导书状态：编号：KC/GC007-2024编制：审核：批准：实施日期：软铜单线软铜绞合导体束绞铜线 绝缘挤出火花试验成缆包带护套挤出挤出内护层铜丝屏蔽铜带屏蔽钢带/钢丝铠装铝/塑复合薄膜屏蔽绕 包挤制护套挤制护套印 字原材料检验精品文档---下载后可任意编辑塑料绝缘控制电缆作业指导书1.0塑料绝缘控制电缆标准、型号、名称本作业指导书适用于沟通额定电压 U0/U 为 450/750V 及以下控制、监控回路及保护线路等场合使用的控制电缆的制造。执行标准 GB/T9330-2024 塑料绝缘控制电缆1.2型号产品型号见表 1表 1 电缆型号型号名称KVVKYJVKYJY聚氯乙烯绝缘聚氯乙烯护套控制电缆交联聚乙烯绝缘聚氯乙烯护套控制电缆交联聚乙烯绝缘聚烯烃护套控制电缆KVVPKYJVPKYJYP聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制电缆交联聚乙烯绝缘聚氯乙烯护套编织屏蔽控制电缆交联聚乙烯绝缘聚烯烃护套编织屏蔽控制电缆KVVP2KYJVP2KYJYP2聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆交联聚乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆交联聚乙烯绝缘聚烯烃护套铜带屏蔽控制电缆KVVP3KYJVP3KYJYP3聚氯乙烯绝缘聚氯乙烯护套铝塑复合带屏蔽控制电缆交联聚乙烯绝缘聚氯乙烯护套铝塑复合带屏蔽控制电缆交联聚乙烯绝缘聚烯烃护套铝塑复合带屏蔽控制电缆KVV22KYJV22KYJY23聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆交联聚乙烯绝缘聚氯乙烯护套钢带铠装控制电缆交联聚乙烯绝缘聚烯烃护套钢带铠装控制电缆KVVP2-22KYJVP2-22KYJVP2-23聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽钢带铠装控制电缆交联聚乙烯绝缘聚氯乙烯护套铜带屏蔽钢带铠装控制电缆交联聚乙烯绝缘聚烯烃护套铜带屏蔽钢带铠装控制电缆KVV32KYJV32KYJV33聚氯乙烯绝缘聚氯乙烯护套细钢丝铠装控制电缆交联聚乙烯绝缘聚氯乙烯护套细钢丝铠装控制电缆交联聚乙烯绝缘聚烯烃护套细钢丝铠装控制电缆KVVR聚氯乙烯绝缘聚氯乙烯护套控制软电缆KVVRP聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制软电缆注：产品有燃烧特性要求时，产品表示方法应符合 GB/T19666-2024 的规定。1.3规格电缆规格如表 2表 2 电缆规格型号导体标称截面/mm24610芯数KVV、KVVP、KYJV、KYJVP、KYJY--2~612~142~10、KYJYPKVVP2、KVVP3、KYJVP2、KYJVP3、KYJYP2、KYJYP3--4~614~144~10KVV22KYJV22、KYJY23--7~614~614~144~10KVVP2-22KYJVP2-22、KYJVP2-23--7~614~614~144~10KVV32KYJV32、KYJY33--19~617~614~144~10KVVR2~61----KVVRP2~612~48----注：...
