插片式PLC使用说明及参数指标

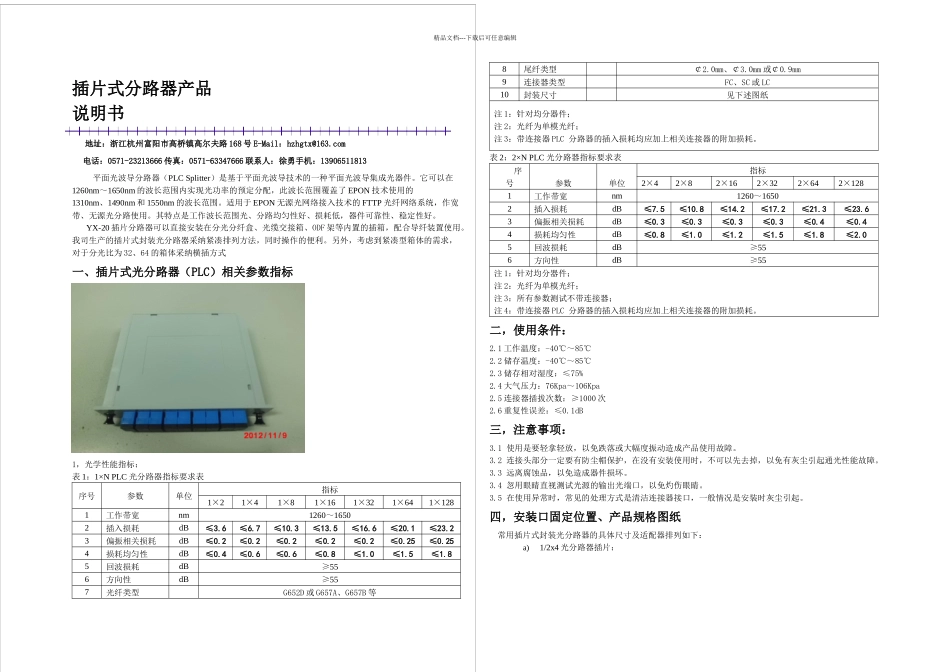

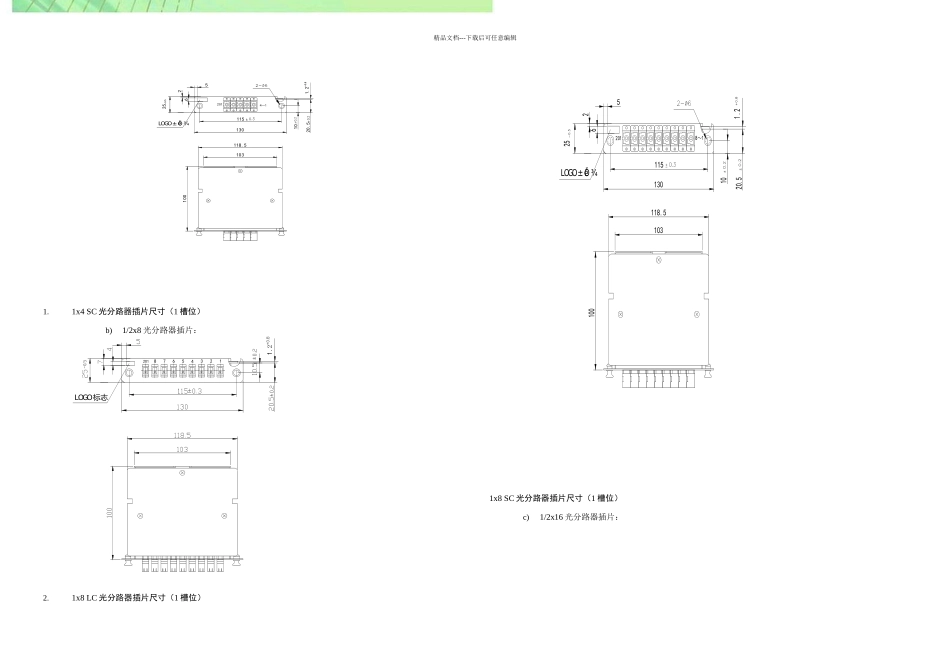

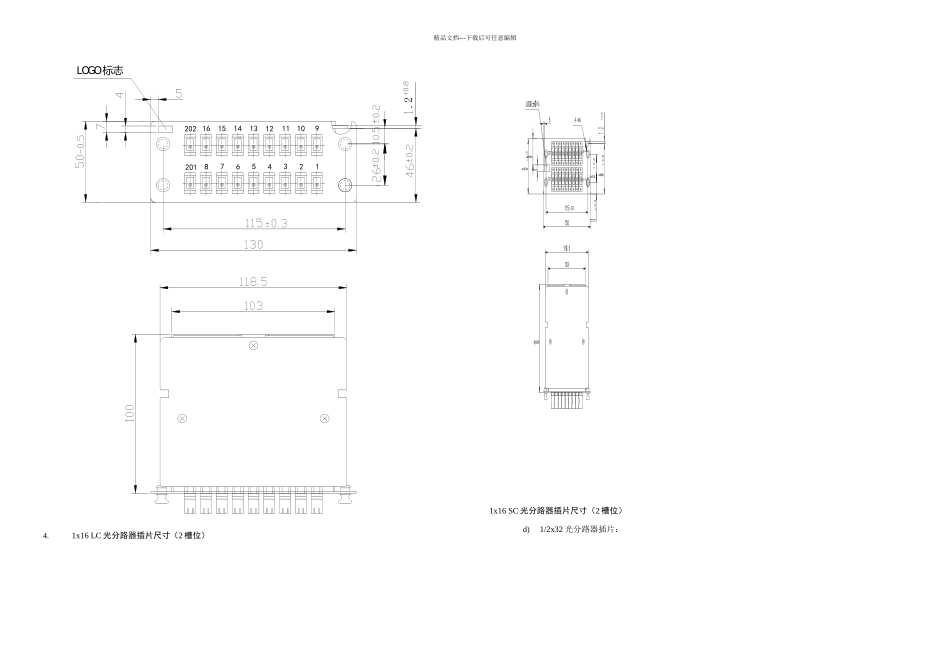

精品文档---下载后可任意编辑插片式分路器产品说明书地址：浙江杭州富阳市高桥镇高尔夫路 168 号 E-Mail：hzhgtx@163.com电话：0571-23213666 传真：0571-63347666 联系人：徐勇手机：13906511813平面光波导分路器（PLC Splitter）是基于平面光波导技术的一种平面光波导集成光器件。它可以在1260nm～1650nm 的波长范围内实现光功率的预定分配，此波长范围覆盖了 EPON 技术使用的1310nm、1490nm 和 1550nm 的波长范围。适用于 EPON 无源光网络接入技术的 FTTP 光纤网络系统，作宽带、无源光分路使用。其特点是工作波长范围光、分路均匀性好、损耗低，器件可靠性、稳定性好。 YX-20 插片分路器可以直接安装在分光分纤盒、光缆交接箱、ODF 架等内置的插箱，配合导纤装置使用。我司生产的插片式封装光分路器采纳紧凑排列方法，同时操作的便利。另外，考虑到紧凑型箱体的需求，对于分光比为 32、64 的箱体采纳横插方式一、插片式光分路器（PLC）相关参数指标1，光学性能指标：表 1：1×N PLC 光分路器指标要求表序号参数单位指标1×21×41×81×161×321×641×1281工作带宽nm1260～16502插入损耗dB≤3.6≤6.7≤10.3≤13.5≤16.6≤20.1≤23.23偏振相关损耗dB≤0.2≤0.2≤0.2≤0.2≤0.2≤0.25≤0.254损耗均匀性dB≤0.4≤0.6≤0.6≤0.8≤1.0≤1.5≤1.85回波损耗dB≥556方向性dB≥557光纤类型G652D 或 G657A、G657B 等8尾纤类型￠2.0mm、￠3.0mm 或￠0.9mm9连接器类型FC、SC 或 LC10封装尺寸见下述图纸注 1：针对均分器件；注 2：光纤为单模光纤；注 3：带连接器 PLC 分路器的插入损耗均应加上相关连接器的附加损耗。表 2：2×N PLC 光分路器指标要求表序号参数单位指标2×42×82×162×322×642×1281工作带宽nm1260～16502插入损耗dB≤7.5≤10.8≤14.2≤17.2≤21.3≤23.63偏振相关损耗dB≤0.3≤0.3≤0.3≤0.3≤0.4≤0.44损耗均匀性dB≤0.8≤1.0≤1.2≤1.5≤1.8≤2.05回波损耗dB≥556方向性dB≥55注 1：针对均分器件；注 2：光纤为单模光纤；注 3：所有参数测试不带连接器；注 4：带连接器 PLC 分路器的插入损耗均应加上相关连接器的附加损耗。二，使用条件：2.1 工作温度：-40℃～85℃2.2 储存温度：-40℃～85℃2.3 储存相对湿度：≤75%2.4 大气压力：76Kpa～106Kpa2.5 连接器插拔次数：≥1000 次2.6 重复性误差：≤0.1dB三，注意事项：3.1 使用是要轻拿轻放，以免跌落或大幅度振动造成产品使用故障...
