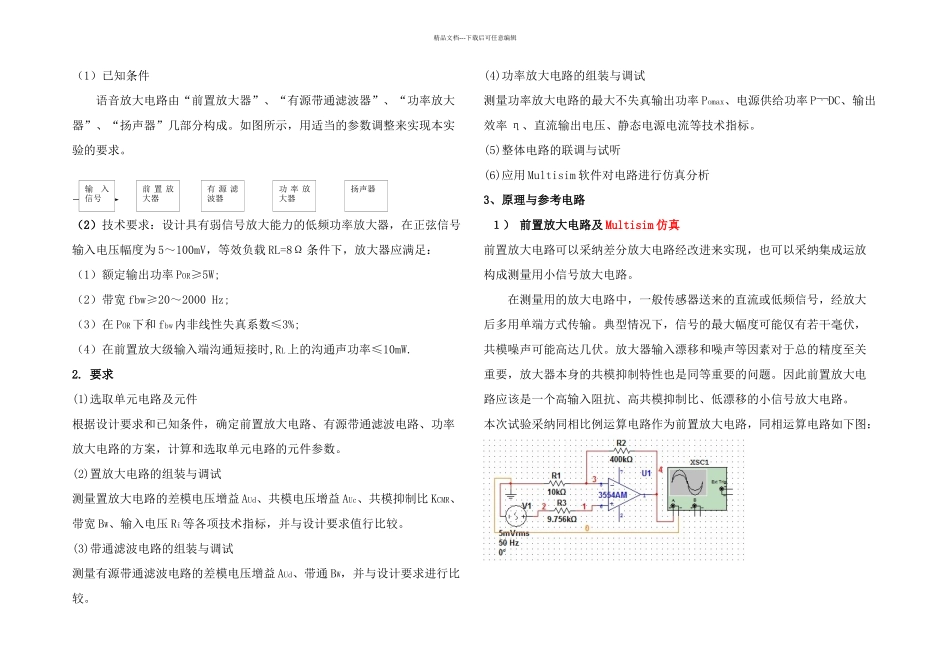

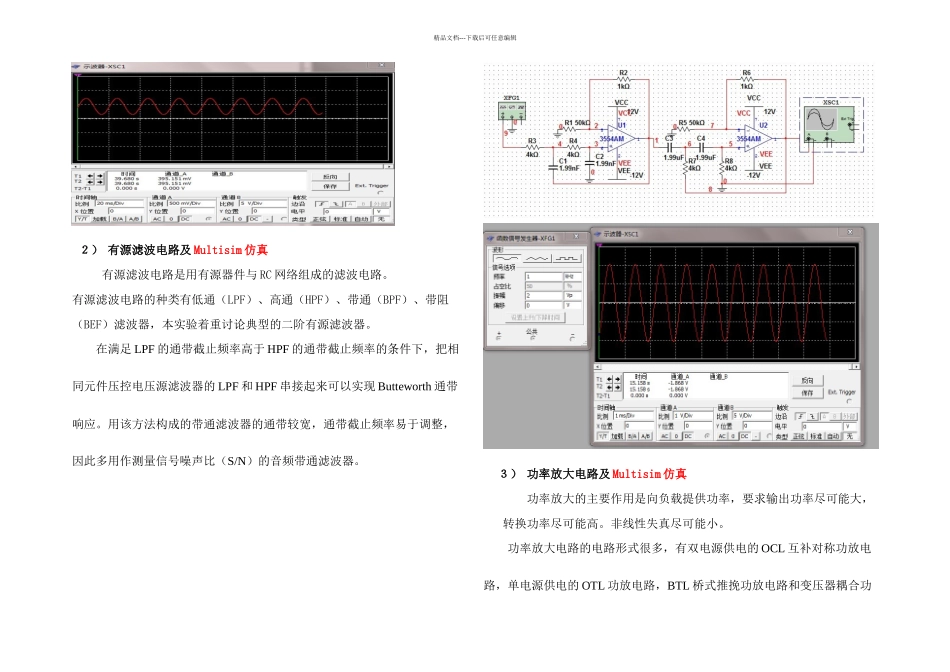

精品文档---下载后可任意编辑（1）已知条件语音放大电路由“前置放大器”、“有源带通滤波器”、“功率放大器”、“扬声器”几部分构成。如图所示，用适当的参数调整来实现本实验的要求。→→→→（2）技术要求：设计具有弱信号放大能力的低频功率放大器，在正弦信号输入电压幅度为 5～100mV，等效负载 RL=8Ω 条件下，放大器应满足：（1）额定输出功率 POR≥5W;（2）带宽 fbw≥20～2000 Hz;（3）在 POR下和 fbw内非线性失真系数≤3%;（4）在前置放大级输入端沟通短接时,RL上的沟通声功率≤10mW.2. 要求(1)选取单元电路及元件根据设计要求和已知条件，确定前置放大电路、有源带通滤波电路、功率放大电路的方案，计算和选取单元电路的元件参数。(2)置放大电路的组装与调试测量置放大电路的差模电压增益 AUd、共模电压增益 AUc、共模抑制比 KCMR、带宽 BW、输入电压 Ri等各项技术指标，并与设计要求值行比较。(3)带通滤波电路的组装与调试测量有源带通滤波电路的差模电压增益 AUd、带通 BW，并与设计要求进行比较。(4)功率放大电路的组装与调试测量功率放大电路的最大不失真输出功率 Pomax、电源供给功率 P¬¬DC、输出效率 η、直流输出电压、静态电源电流等技术指标。(5)整体电路的联调与试听(6)应用 Multisim 软件对电路进行仿真分析3、原理与参考电路１） 前置放大电路及 Multisim 仿真前置放大电路可以采纳差分放大电路经改进来实现，也可以采纳集成运放构成测量用小信号放大电路。在测量用的放大电路中，一般传感器送来的直流或低频信号，经放大后多用单端方式传输。典型情况下，信号的最大幅度可能仅有若干毫伏，共模噪声可能高达几伏。放大器输入漂移和噪声等因素对于总的精度至关重要，放大器本身的共模抑制特性也是同等重要的问题。因此前置放大电路应该是一个高输入阻抗、高共模抑制比、低漂移的小信号放大电路。 本次试验采纳同相比例运算电路作为前置放大电路，同相运算电路如下图：输入信号前 置 放大器有 源 滤波器功 率 放大器扬声器精品文档---下载后可任意编辑２） 有源滤波电路及 Multisim 仿真有源滤波电路是用有源器件与 RC 网络组成的滤波电路。有源滤波电路的种类有低通（LPF）、高通（HPF）、带通（BPF）、带阻（BEF）滤波器，本实验着重讨论典型的二阶有源滤波器。在满足 LPF 的通带截止频率高于 HPF 的通带截止频率的条件下，把相同元件压控电压源滤波器的 LPF 和 HPF 串接起...
