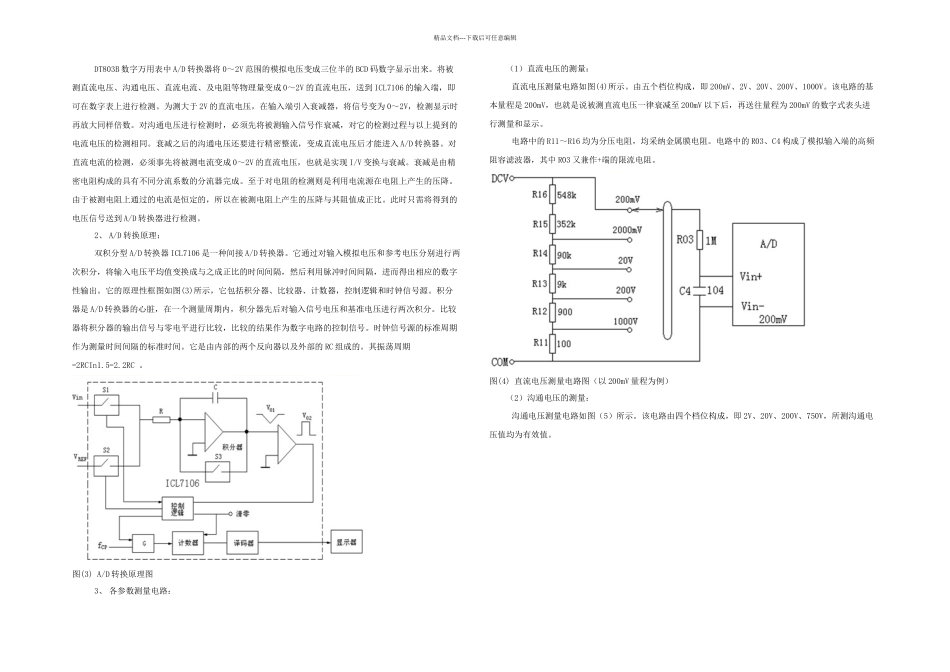

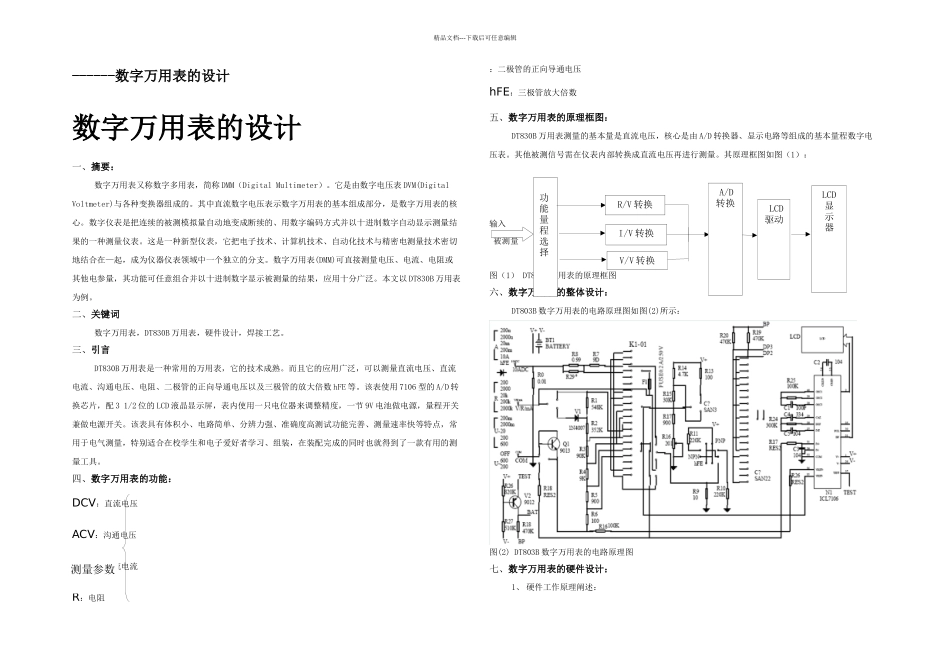

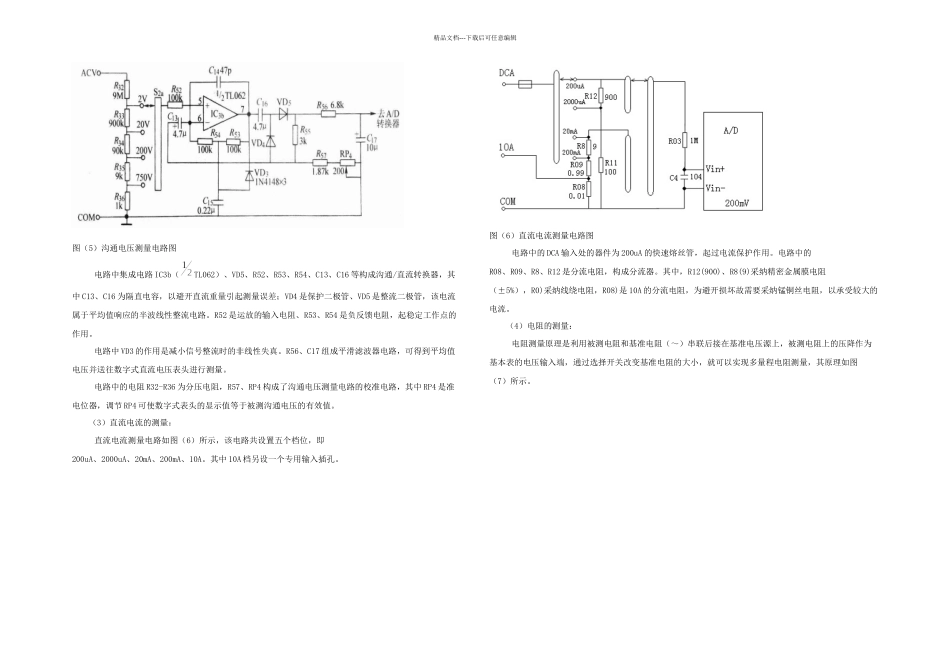

精品文档---下载后可任意编辑------数字万用表的设计数字万用表的设计一、摘要：数字万用表又称数字多用表，简称 DMM（Digital Multimeter）。它是由数字电压表 DVM(Digital Voltmeter)与各种变换器组成的。其中直流数字电压表示数字万用表的基本组成部分，是数字万用表的核心。数字仪表是把连续的被测模拟量自动地变成断续的、用数字编码方式并以十进制数字自动显示测量结果的一种测量仪表。这是一种新型仪表，它把电子技术、计算机技术、自动化技术与精密电测量技术密切地结合在—起，成为仪器仪表领域中一个独立的分支。数字万用表(DMM)可直接测量电压、电流、电阻或其他电参量，其功能可任意组合并以十进制数字显示被测量的结果，应用十分广泛。本文以 DT830B 万用表为例。二、关键词数字万用表，DT830B 万用表，硬件设计，焊接工艺。三、引言DT830B 万用表是一种常用的万用表，它的技术成熟。而且它的应用广泛，可以测量直流电压、直流电流、沟通电压、电阻、二极管的正向导通电压以及三极管的放大倍数 hFE 等。该表使用 7106 型的 A/D 转换芯片，配 3 1/2 位的 LCD 液晶显示屏，表内使用一只电位器来调整精度，一节 9V 电池做电源，量程开关兼做电源开关。该表具有体积小、电路简单、分辨力强、准确度高测试功能完善、测量速率快等特点，常用于电气测量，特别适合在校学生和电子爱好者学习、组装，在装配完成的同时也就得到了一款有用的测量工具。四、数字万用表的功能：DCV：直流电压ACV：沟通电压DCA：直流电流R：电阻：二极管的正向导通电压hFE：三极管放大倍数五、数字万用表的原理框图：DT830B 万用表测量的基本量是直流电压，核心是由 A/D 转换器、显示电路等组成的基本量程数字电压表。其他被测信号需在仪表内部转换成直流电压再进行测量。其原理框图如图（1）：输入 被测量图（1） DT830B 万用表的原理框图六、数字万用表的整体设计：DT803B 数字万用表的电路原理图如图(2)所示：图(2) DT803B 数字万用表的电路原理图七、数字万用表的硬件设计：1 、 硬件工作原理阐述：测量参数功能 量程选择R/V 转换I/V 转换V/V 转换 A/D转换 LCD驱动LCD显 示 器精品文档---下载后可任意编辑DT803B 数字万用表中 A/D 转换器将 0～2V 范围的模拟电压变成三位半的 BCD 码数字显示出来。将被测直流电压、沟通电压、直流电流、及电阻等物理量变成 0～2V 的直流电压，送到 ICL7106 的输入端，即可在...
