数字式电容测试仪的设计

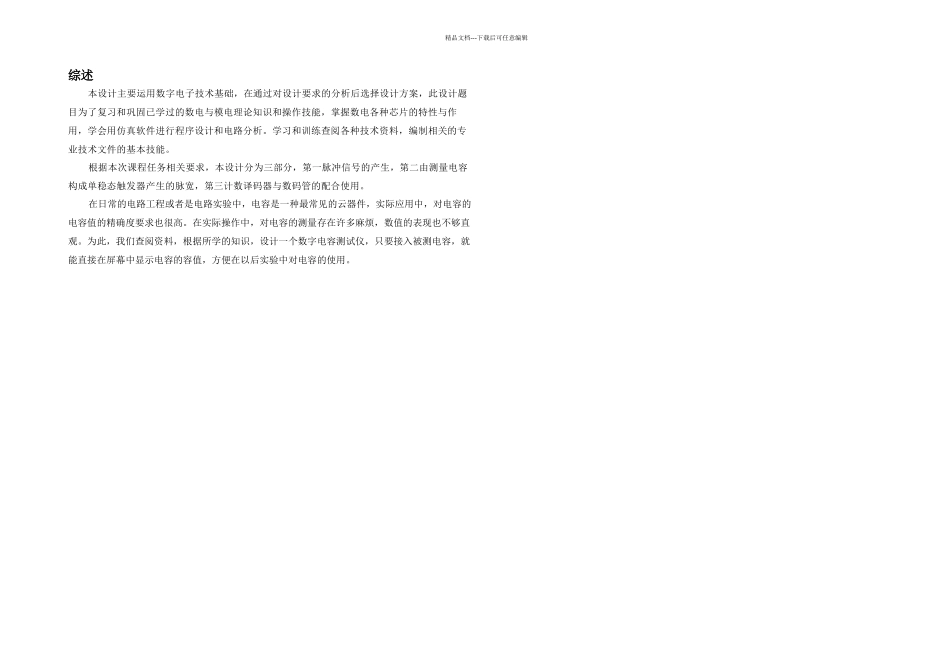

精品文档---下载后可任意编辑摘要综述 Error: Reference source not found1 方案设计与分析 22222 电路设计框图及功能描述 32.1 电路设计框图 32.2 电路设计功能描述 33 电路原理设计及参数计算 4444564 单元电路仿真波形及调试 889994.2.3 自动回复状态 91010115 课程设计体会 14参考文献 15摘要本设计是基于 555 定时器，连接构成多谐振荡器以及单稳态触发器而测量电容的。单稳态触发器中所涉及的电容，即是被测量的电容。其脉冲输入信号是 555 定时器构成的多谐振荡器所产生。信号的频率可以根据所选的电阻，电容的参数而调节。这样便可以定量的确定被测电容的容值范围。因为单稳态触发器的输出脉宽是根据电容值的不同而不同的，所以脉宽即是对应的电容值，其精确度可以达到 0.1%。单稳态触发器输出的信号滤波，使最终输出电压与被测量的电容值呈线性关系。最后是输出电压的数字化，将输入到 74160 计数译码器中翻译成 BCD 码，输入到LED 数码管中显示出来。关键词： 电容；555 定时器；线性；计数译码器；LED 数码管精品文档---下载后可任意编辑综述 本设计主要运用数字电子技术基础，在通过对设计要求的分析后选择设计方案，此设计题目为了复习和巩固已学过的数电与模电理论知识和操作技能，掌握数电各种芯片的特性与作用，学会用仿真软件进行程序设计和电路分析。学习和训练查阅各种技术资料，编制相关的专业技术文件的基本技能。根据本次课程任务相关要求，本设计分为三部分，第一脉冲信号的产生，第二由测量电容构成单稳态触发器产生的脉宽，第三计数译码器与数码管的配合使用。在日常的电路工程或者是电路实验中，电容是一种最常见的云器件，实际应用中，对电容的电容值的精确度要求也很高。在实际操作中，对电容的测量存在许多麻烦，数值的表现也不够直观。为此，我们查阅资料，根据所学的知识，设计一个数字电容测试仪，只要接入被测电容，就能直接在屏幕中显示电容的容值，方便在以后实验中对电容的使用。精品文档---下载后可任意编辑1 方案设计与分析恒压充电法测量用一个电阻和电容串联，用恒压源对电容充电，然后和、、根据电容充电的曲线超过某个固定电压所需要的时间，利用曲线拟合的方法测量。由于时间和容值是非线性的。因此测量难度高，精度低，并且难以实现数字化。恒流充电法测量用恒流源对电容充电，此时电容的容值和充电时间是成正比的，所以可以利用 AD 或者比较功能同某个固定电...
