数字电路设计实训实验指导书

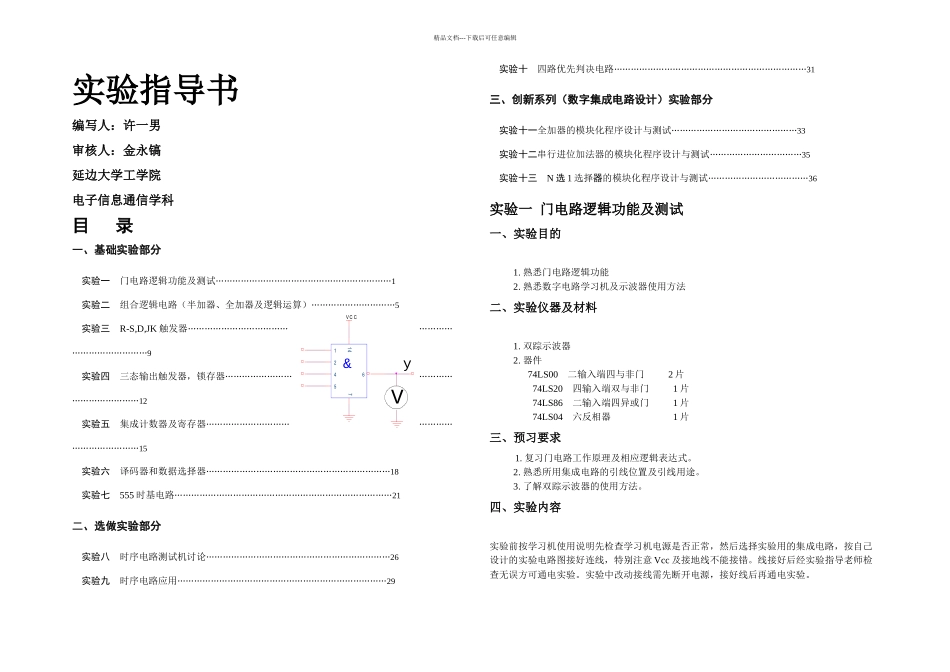

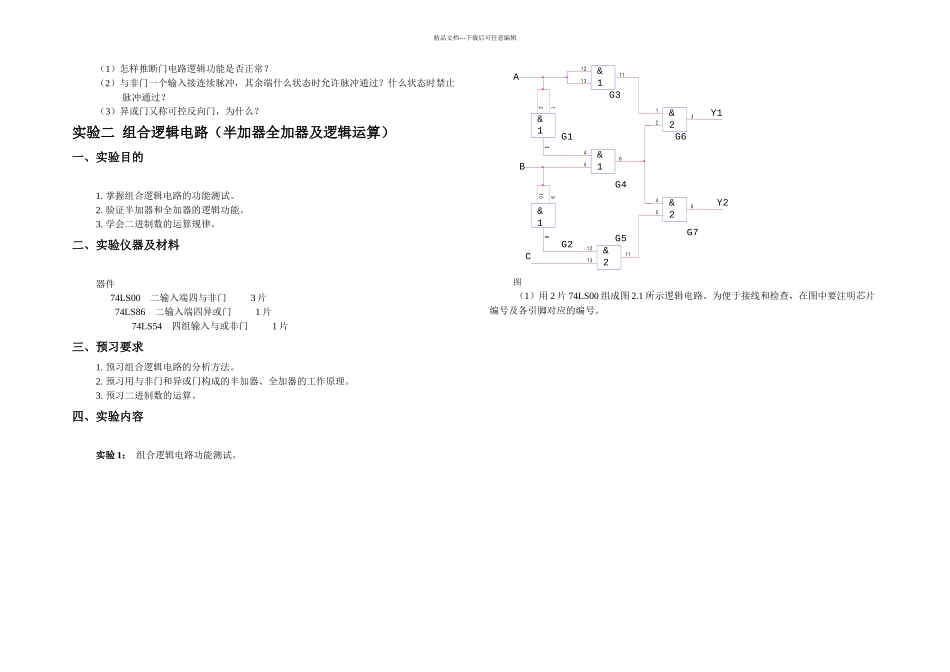

精品文档---下载后可任意编辑实验指导书编写人：许一男审核人：金永镐延边大学工学院电子信息通信学科目 录一、基础实验部分实验一 门电路逻辑功能及测试………………………………………………………1实验二 组合逻辑电路（半加器、全加器及逻辑运算）…………………………5实验三 R-S,D,JK 触发器…………………………………………………………………9实验四 三态输出触发器，锁存器……………………………………………………12实验五 集成计数器及寄存器…………………………………………………………15实验六 译码器和数据选择器…………………………………………………………18实验七 555 时基电路……………………………………………………………………21二、选做实验部分实验八 时序电路测试机讨论…………………………………………………………26实验九 时序电路应用…………………………………………………………………29实验十 四路优先判决电路……………………………………………………………31三、创新系列（数字集成电路设计）实验部分实验十一全加器的模块化程序设计与测试………………………………………33实验十二串行进位加法器的模块化程序设计与测试……………………………35实验十三 N 选 1 选择器的模块化程序设计与测试………………………………36实验一 门电路逻辑功能及测试一、实验目的1. 熟悉门电路逻辑功能2. 熟悉数字电路学习机及示波器使用方法二、实验仪器及材料1. 双踪示波器2. 器件 74LS00 二输入端四与非门 2 片 74LS20 四输入端双与非门 1 片 74LS86 二输入端四异或门 1 片 74LS04 六反相器 1 片三、预习要求1. 复习门电路工作原理及相应逻辑表达式。2. 熟悉所用集成电路的引线位置及引线用途。3. 了解双踪示波器的使用方法。四、实验内容实验前按学习机使用说明先检查学习机电源是否正常，然后选择实验用的集成电路，按自己设计的实验电路图接好连线，特别注意 Vcc 及接地线不能接错。线接好后经实验指导老师检查无误方可通电实验。实验中改动接线需先断开电源，接好线后再通电实验。VyV C C &12714654精品文档---下载后可任意编辑（1）选用四输入与非门 74LS20 一只，插入面包板，按图 1.1 接线，输入端接 S1~S4（电平开关输出端口），输出端接电平显示发光二极管（D1~D8任意一个）。（2）将电平开关按表 1.1 置位，分别测输出电压及逻辑状态。输入输出...
