数字秒表的设计与制作

数字秒表的设计与制作_第1页
1/15

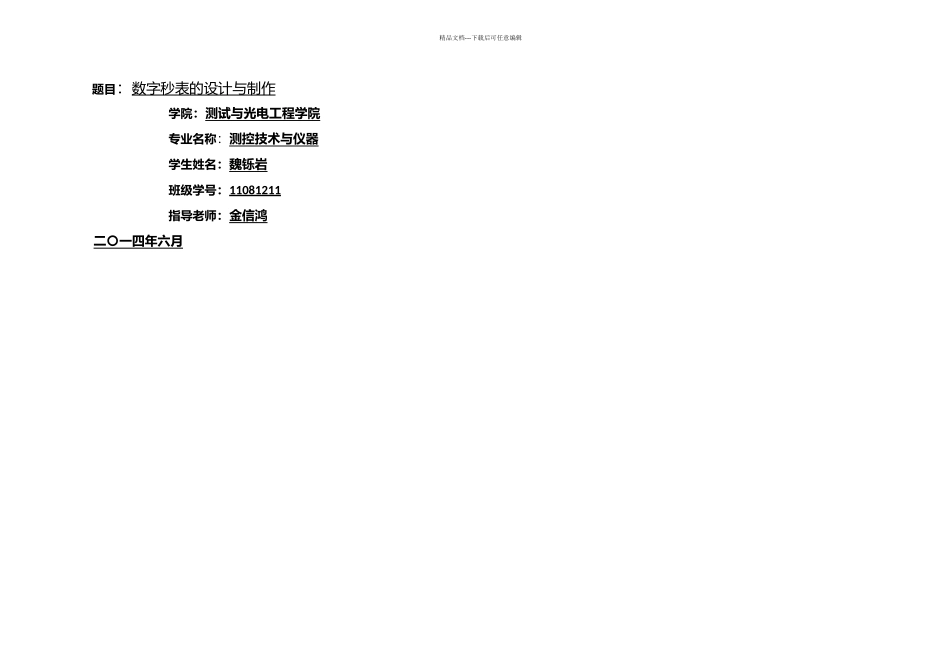

数字秒表的设计与制作_第2页
2/15

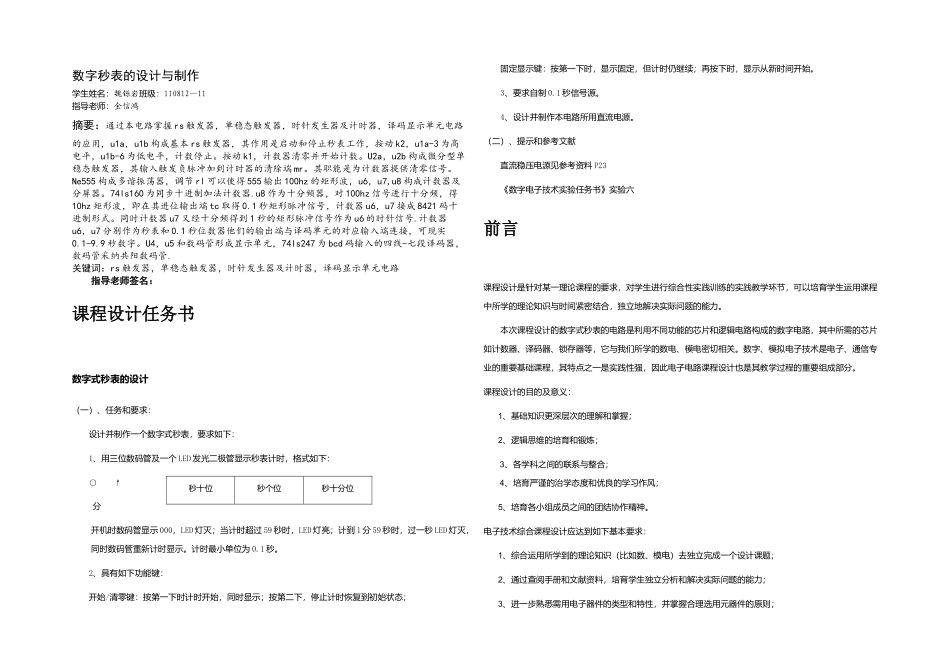

数字秒表的设计与制作_第3页
3/15
精品文档---下载后可任意编辑精品文档---下载后可任意编辑题目:数字秒表的设计与制作学院:测试与光电工程学院专业名称:测控技术与仪器学生姓名:魏铄岩班级学号:11081211指导老师:金信鸿二〇一四年六月数字秒表的设计与制作学生姓名:魏铄岩班级:110812—11指导老师:金信鸿摘要:通过本电路掌握 rs 触发器,单稳态触发器,时针发生器及计时器,译码显示单元电路的应用,u1a,u1b 构成基本 rs 触发器,其作用是启动和停止秒表工作,按动 k2,u1a-3 为高电平,u1b-6 为低电平,计数停止。按动 k1,计数器清零并开始计数。U2a,u2b 构成微分型单稳态触发器,其输入触发负脉冲加到计时器的清除端 mr。其职能是为计数器提供清零信号。Ne555 构成多谐振荡器,调节 rl 可以使得 555 输出 100hz 的矩形波,u6,u7,u8 构成计数器及分屏器。74ls160 为同步十进制加法计数器.u8 作为十分频器,对 100hz 信号进行十分频,得10hz 矩形波,即在其进位输出端 tc 取得 0.1 秒矩形脉冲信号,计数器 u6,u7 接成 8421 码十进制形式。同时计数器 u7 又经十分频得到 1 秒的矩形脉冲信号作为 u6 的时针信号.计数器u6,u7 分别作为秒表和 0.1 秒位数器他们的输出端与译码单元的对应输入端连接,可现实0.1-9.9 秒数字。U4,u5 和数码管形成显示单元,74ls247 为 bcd 码输入的四线-七段译码器,数码管采纳共阳数码管.关键词:rs 触发器,单稳态触发器,时针发生器及计时器,译码显示单元电路指导老师签名:课程设计任务书数字式秒表的设计(一)、任务和要求:设计并制作一个数字式秒表,要求如下:1、用三位数码管及一个 LED 发光二极管显示秒表计时,格式如下:○ ↑ 分开机时数码管显示 000,LED 灯灭;当计时超过 59 秒时,LED 灯亮;计到 1 分 59 秒时,过一秒 LED 灯灭,同时数码管重新计时显示。计时最小单位为 0.1 秒。2、具有如下功能键:开始/清零键:按第一下时计时开始,同时显示;按第二下,停止计时恢复到初始状态;固定显示键:按第一下时,显示固定,但计时仍继续;再按下时,显示从新时间开始。3、要求自制 0.1 秒信号源。4、设计并制作本电路所用直流电源。(二)、提示和参考文献直流稳压电源见参考资料 P23《数字电子技术实验任务书》实验六前言课程设计是针对某一理论课程的要求,对学生进行综合性实践训练的实践教学环节,可以培育学生运用课程中所学的理论知识与时间紧...
