数字视频技术实验讲义

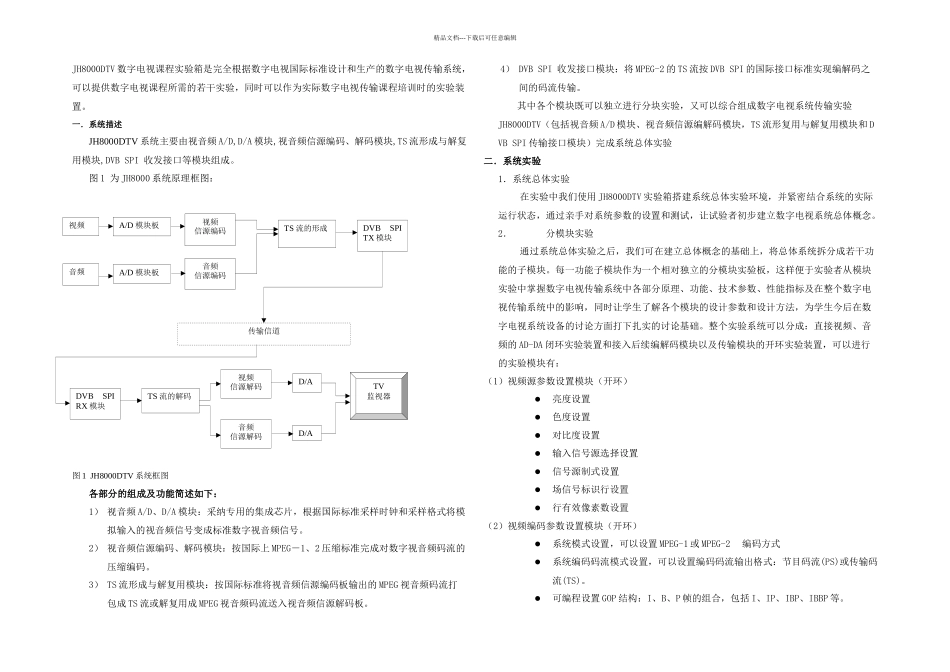

音频A/D 模块板音频信源编码TS 流的形成DVB SPI TX 模块传输信道DVB SPI RX 模块TS 流的解码视频信源解码音频信源解码D/AD/ATV监视器视频A/D 模块板视频信源编码精品文档---下载后可任意编辑JH8000DTV 数字电视课程实验箱是完全根据数字电视国际标准设计和生产的数字电视传输系统，可以提供数字电视课程所需的若干实验，同时可以作为实际数字电视传输课程培训时的实验装置。一．系统描述JH8000DTV 系统主要由视音频 A/D,D/A 模块,视音频信源编码、解码模块,TS 流形成与解复用模块,DVB SPI 收发接口等模块组成。图 1 为 JH8000 系统原理框图：图 1 JH8000DTV 系统框图各部分的组成及功能简述如下：1） 视音频 A/D、D/A 模块：采纳专用的集成芯片，根据国际标准采样时钟和采样格式将模拟输入的视音频信号变成标准数字视音频信号。2） 视音频信源编码、解码模块：按国际上 MPEG－1、2 压缩标准完成对数字视音频码流的压缩编码。3） TS 流形成与解复用模块：按国际标准将视音频信源编码板输出的 MPEG 视音频码流打包成 TS 流或解复用成 MPEG 视音频码流送入视音频信源解码板。4） DVB SPI 收发接口模块：将 MPEG-2 的 TS 流按 DVB SPI 的国际接口标准实现编解码之间的码流传输。其中各个模块既可以独立进行分块实验，又可以综合组成数字电视系统传输实验JH8000DTV（包括视音频 A/D 模块、视音频信源编解码模块，TS 流形复用与解复用模块和 DVB SPI 传输接口模块）完成系统总体实验二．系统实验1．系统总体实验在实验中我们使用 JH8000DTV 实验箱搭建系统总体实验环境，并紧密结合系统的实际运行状态，通过亲手对系统参数的设置和测试，让试验者初步建立数字电视系统总体概念。2．分模块实验通过系统总体实验之后，我们可在建立总体概念的基础上，将总体系统拆分成若干功能的子模块。每一功能子模块作为一个相对独立的分模块实验板，这样便于实验者从模块实验中掌握数字电视传输系统中各部分原理、功能、技术参数、性能指标及在整个数字电视传输系统中的影响，同时让学生了解各个模块的设计参数和设计方法，为学生今后在数字电视系统设备的讨论方面打下扎实的讨论基础。整个实验系统可以分成：直接视频、音频的 AD-DA 闭环实验装置和接入后续编解码模块以及传输模块的开环实验装置，可以进行的实验模块有：（1）视频源参数设置模块（开环）亮度设置色度设置对比度设置输入信号源选择...
