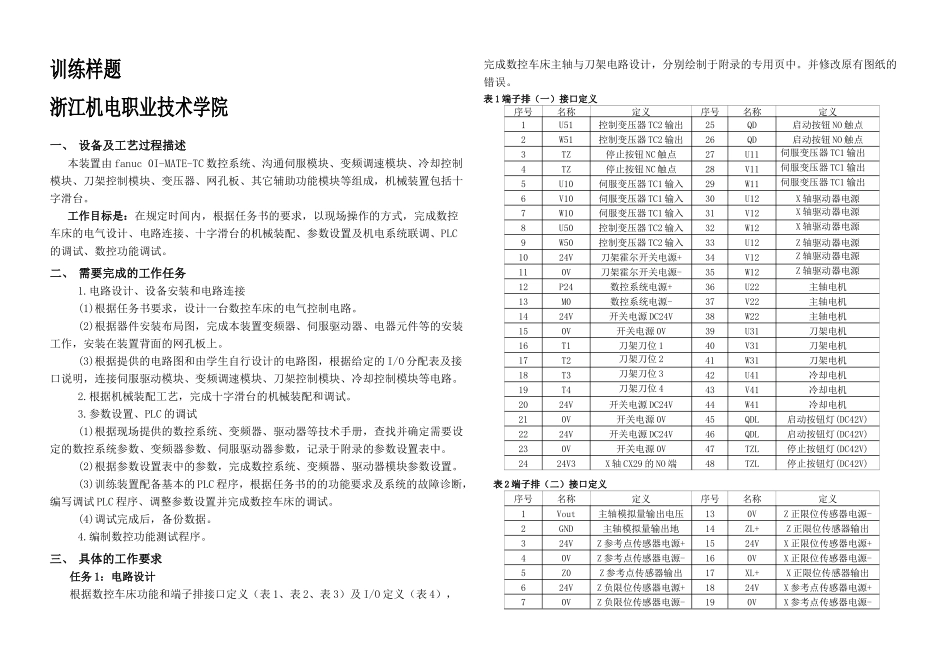

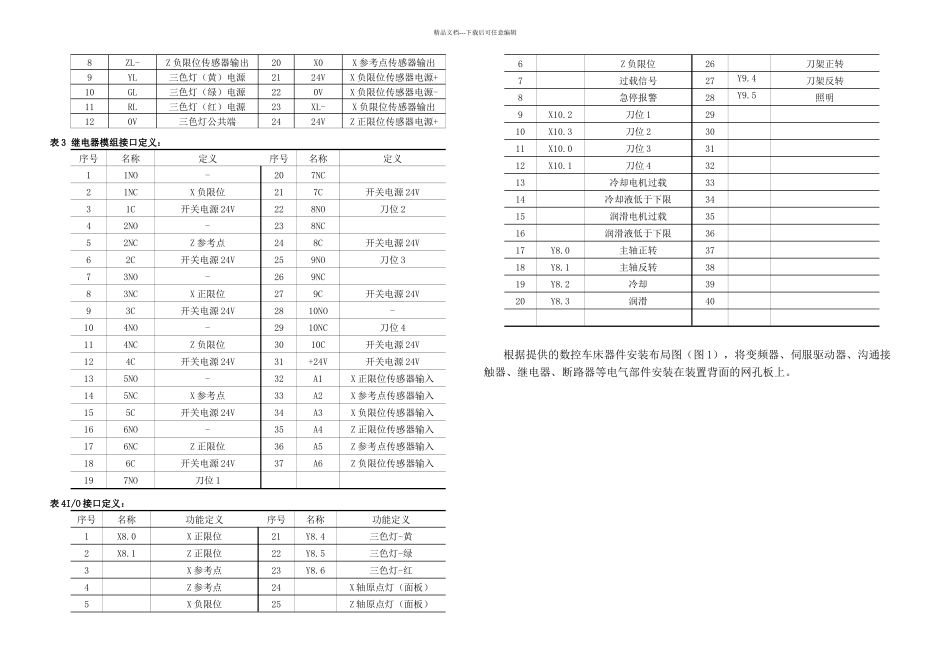

训练样题浙江机电职业技术学院一、 设备及工艺过程描述 本装置由 fanuc 0I-MATE-TC 数控系统、沟通伺服模块、变频调速模块、冷却控制模块、刀架控制模块、变压器、网孔板、其它辅助功能模块等组成，机械装置包括十字滑台。工作目标是：在规定时间内，根据任务书的要求，以现场操作的方式，完成数控车床的电气设计、电路连接、十字滑台的机械装配、参数设置及机电系统联调、PLC的调试、数控功能调试。二、 需要完成的工作任务1.电路设计、设备安装和电路连接(1)根据任务书要求，设计一台数控车床的电气控制电路。(2)根据器件安装布局图，完成本装置变频器、伺服驱动器、电器元件等的安装工作，安装在装置背面的网孔板上。(3)根据提供的电路图和由学生自行设计的电路图，根据给定的 I/O 分配表及接口说明，连接伺服驱动模块、变频调速模块、刀架控制模块、冷却控制模块等电路。2.根据机械装配工艺，完成十字滑台的机械装配和调试。3.参数设置、PLC 的调试(1)根据现场提供的数控系统、变频器、驱动器等技术手册，查找并确定需要设定的数控系统参数、变频器参数、伺服驱动器参数，记录于附录的参数设置表中。(2)根据参数设置表中的参数，完成数控系统、变频器、驱动器模块参数设置。(3)训练装置配备基本的 PLC 程序，根据任务书的的功能要求及系统的故障诊断，编写调试 PLC 程序、调整参数设置并完成数控车床的调试。(4)调试完成后，备份数据。4.编制数控功能测试程序。三、 具体的工作要求任务 1：电路设计根据数控车床功能和端子排接口定义（表 1、表 2、表 3）及 I/O 定义（表 4），完成数控车床主轴与刀架电路设计，分别绘制于附录的专用页中。并修改原有图纸的错误。表 1 端子排（一）接口定义序号名称定义序号名称定义1U51控制变压器 TC2 输出25QD启动按钮 NO 触点2W51控制变压器 TC2 输出26QD启动按钮 NO 触点3TZ停止按钮 NC 触点27U11伺服变压器 TC1 输出4TZ停止按钮 NC 触点28V11伺服变压器 TC1 输出5U10伺服变压器 TC1 输入29W11伺服变压器 TC1 输出6V10伺服变压器 TC1 输入30U12X 轴驱动器电源7W10伺服变压器 TC1 输入31V12X 轴驱动器电源8U50控制变压器 TC2 输入32W12X 轴驱动器电源9W50控制变压器 TC2 输入33U12Z 轴驱动器电源1024V刀架霍尔开关电源+34V12Z 轴驱动器电源110V刀架霍尔开关电源-35W12Z 轴驱动器电源12P24数控系统电源+36U22主轴电机13M0数控系统电源-37V22主轴电...
